2023-2024學年上海市靜安區九年級（上）期末物理試卷（一模）
發布：2025/7/6 6:0:9
一、單項選擇題（共16分）下列各題均只有一個正確選項，請將所選選項的代號用2B鉛筆填涂在答題紙的相應位置上，更改答案時，用橡皮擦去，重新填涂。
-
1．下列關于磁現象描述中錯誤的是（ ?。?/h2>
組卷：456引用：13難度：0.8 -
2．如圖是甲、乙元件的電流隨電壓變化的圖像，下列判斷正確的是（ ?。?/h2>組卷：317引用：3難度：0.5 -
3．如圖所示的四個物理情景中，相應的描述正確的是（ ?。?/h2>
組卷：46引用：2難度：0.5 -
4．小江為某商場入口設計的購物人數計數裝置的簡化電路如圖所示，R1為定值電阻，R2為光敏電阻，當有激光照射時電阻變小，閉合開關，當有人通過時激光被遮擋一次，計數器會自動計數一次（分析電路時，計數器可視為電壓表），激光被遮擋瞬間，下列說法正確的是（ ?。?/h2>組卷：487引用：6難度：0.7 -
5．如圖所示，水平桌面上放有底面積和質量都相同的甲、乙、丙三個平底容器，分別裝有深度相同、質量相等的不同液體。下列說法正確的是（ ?。?br />
組卷：2932引用：18難度：0.5 -
6．下列說法正確的是（ ）
組卷：127引用：6難度：0.8 -
7．下列實例中，目的是為了增大壓強的是（ ?。?/h2>
組卷：515引用：100難度：0.9 -
8．實驗表明，在對0℃的水加熱到4℃時，其體積不但不增大，反而縮小，這就是水的反常膨脹現象，對此，下列說法不正確的是（ ?。?/h2>
組卷：354引用：4難度：0.9
二、填空題（共25分）請將結果填入答題紙的相應位置。
-
9．在安裝電路時，要把電能表接在 路上，保險絲應接在 線上；控制開關也要裝在 線上，螺絲口燈座的螺旋套要接在 線上。
組卷：5引用：1難度：0.8 -
10．標準打印紙為每包500張，每包打印紙的長和寬分別為29cm和21cm,總厚度為5cm,則一張紙的厚度為 cm。外包裝上標著69g/m2，這是每張打印紙每平方米的質量是69g的意思，則打印紙的密度為 g/cm3。
組卷：322引用：4難度：0.6 -
11．丹麥物理學家奧斯特首先發現了電流周圍存在
，英國物理學家法拉第首先發現了閉合電路的一部分導體做運動，導體中會產生感應電流。組卷：24引用：8難度：0.9 -
12．壓力傳感器的原理圖如圖所示，其中A、B均為絕緣材料，AB間有可收縮的導線，彈簧上端和滑動變阻器R2的滑片P固定在一起，電源電壓18V，R1=10Ω，R2的阻值變化范圍為0-8Ω，閉合開關S，壓力F與R2的變化量成正比，F(xiàn)=1N時，R2為2Ω，此時電流表示數是A；當電流表的示數為I時，F(xiàn)=N（寫出關于I的數學表達式），I的取值范圍是A。組卷：186引用：4難度：0.5 -
13．第一次證明大氣壓存在的是 實驗，如圖所示實驗裝置，該實驗所在地的大氣壓托起了高度為 mm的水銀柱。若帶著該裝置爬高山過程中，水銀柱的高度將會 （選填“升高”、“降低”或“不變”）。組卷：36引用：1難度：0.7 -
14．在如圖所示的電路中，電源電壓為U且保持不變。閉合開關S，電路正常工作。一段時間后，觀察到三個電表中有兩個電表的示數變小。已知電路中僅有一處故障，且只發生在電阻R1或R2上，請根據以上信息，寫出閉合開關S后三個電表的示數及相對應的故障 。
組卷：185引用：5難度：0.6 -
15．青島號導彈驅逐艦滿載時的排水量是4800t,當驅逐艦滿載時，行駛在海面上所受浮力為 N；懸浮在水中的軍用潛水艇，要想上浮，水艙需 （選填“排水”或“注水”）。
組卷：20引用：1難度：0.7
三、作圖題（共9分）
-
16．請用筆畫線表示導線，將如圖的電壓表連入電路中，使電壓表能夠測量小燈泡兩端的電壓，要求電壓表選用正確的量程。組卷：87引用：7難度：0.7 -
17．重為4牛的小球靜止在水中，請用力的圖示法在圖中畫出小球受到的浮力。
組卷：14引用：3難度：0.5 -
18．通電螺線管左側有一個條形磁體，閉合開關后，能自由轉動的小磁針靜止在如圖所示的位置。請你：
（1）在括號中標出電流表上方接線柱的正負情況（用“+”或“-”表示）；
（2）標出a點磁感線方向；
（3）在括號中標出小磁針靜止時右端的磁極（用“N”或“S”表示）。組卷：305引用：2難度：0.6
四、計算題（共30分）請將計算過程和答案寫入答題紙的相應位置。
-
19．如圖所示，水平桌面上有一個底面積為S=100cm2的盛水的圓柱形容器，將用相同材料制成的空心球和實心球用細線系住放入容器中，它們剛好懸浮于水中，此時水深20cm,實心球和空心球的質量均為200g.現將細線剪斷，空心球上浮，至靜止時露出水面體積為150cm3。
（1）兩個球在水中懸浮時受到的總浮力是多少牛頓？
（2）空心球漂浮后，容器底部受到水的壓強是多少帕？
（3）空心球的空心體積是多少？組卷：1473引用：10難度：0.1 -
20．有兩根完全相同的長方體材料A和B，按照如圖甲所示的方式疊放在一起，已知長方體材料的三條棱長分別為2cm、2cm、10cm,密度為ρ=1.4g/cm3，試求：
（1）每根材料的質量為多少？
（2）圖甲中，A材料對地面的壓強為多少？
（3）如圖乙所示，將材料B截成兩段B1和B2，將其中B1橫放在A上，剩余B2豎直放在地上，若此時A對地面的壓強是B2對地面壓強的4倍，則橫放在A上的B1長度是原本材料B長度的幾分之幾？組卷：177引用：2難度：0.4 -
21．李芳學習電學后對家里的電器產生了濃厚的興趣。
（1）她家的一個電熨斗的銘牌上標明電阻是80Ω，則把它接在220V電壓的電路中，電流多大？
（2）她家的電能表上標著“3000revs/（kw?h）”，她用這個電能表來測量一臺電飯煲的功率。她把家中的其他用電器都與電源斷開，僅讓這個電飯煲工作，1min內電能表的轉盤轉了30轉，該電飯煲的額定功率是多少？組卷：14引用：2難度：0.3 -
22．在如圖所示的電路中，電阻R1的阻值為10Ω，電流表的示數為1.2A。
（1）求電源電壓U；
（2）若在電路中串聯一個電阻R2，使得接入前后電流表的示數變化0.4A，求電阻R2的阻值。
（3）若在電路中串聯一個0～40Ω的滑動變阻器，則電路中電流表示數的最小值為多少？組卷：49引用：1難度：0.5
五、實驗題（共20分）請根據要求在答題紙的相應位置作答。
-
23．研究并聯電路中干路與各支路電流的關系．
（1）以筆畫線代替導線，按電路圖甲把實物圖乙連接起來．（導線不許交叉）
（2）連完電路后，閉合開關，三個電流表的示數如圖2所示，則A1的示數I1是A．A2的示數I2是0.58A，A3的示數I是A．
（3）由上述三個電流的數值，可近似得出電流關系式為：．組卷：77引用：4難度：0.5 -

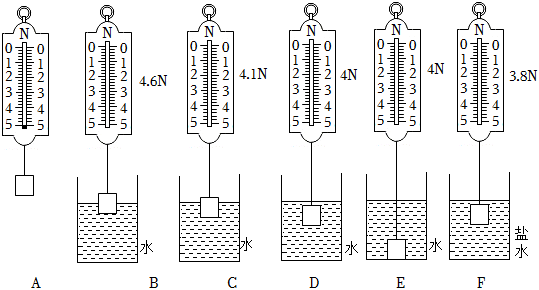

24．“追夢”小組在探究“浮力大小與哪些因素有關”的實驗中，實驗操作步驟如圖所示。
（1）在步驟C中物塊所受浮力F浮=N。
（2）分析步驟A、B、C、D四次實驗可知，浮力大小跟物體 有關；分析步驟 三次實驗可知，浮力大小跟物塊浸沒在液體中的深度 （選填“有關”或“無關”）；分析步驟A、D、F三次實驗可知，其他條件相同時，越大，浮力越大。
（3）根據本次實驗數據可計算出實驗中所用鹽水的密度為 kg/m3。組卷：15引用：1難度：0.5 -
25．小強同學利用U形管壓強計和裝有水的大燒杯來探究液體內部壓強的特點：
（1）實驗前他注意到U形管兩邊的液面已處于同一水平線上，如圖甲；當他將金屬盒浸沒于水中后，發現如圖乙所示的情景，則裝置可能出現了 的問題：
（2）排除故障后，他重新將金屬盒浸沒于水中，如圖丙、丁，由此可得出液體內部壓強與 有關；
（3）他又往燒杯中加入了一定量的濃鹽水，為了使探頭與加鹽水前的深度相同，應將探頭位置 （選填“上移”、“下移”或“不變”），并且觀察到U形管內液柱的高度差變 。組卷：82引用：2難度：0.5 -
26．小明用“伏安法”測量一個定值電阻Rx的阻值（約為20Ω左右）．實驗器材有：定值電阻Rx、電壓表（量程0～3V和0～15V）、電流表（量程0～0.6V和0～3V）、滑動變阻器（20Ω 1A）、開關、學生電源各一個，導線若干。
（1）“伏安法”測電阻的原理是 。
（2）如圖a所示是“伏安法”測電阻的實驗電路圖，圖中甲、乙為兩個電表，其中甲為 表；
（3）本實驗電源電壓選用12V，電壓表應選用 量程，電流表選用0～0.6A量程；連接如圖b所示的電流表時，應使電流從“”接線柱接入電流表；
（4）閉合開關后，發現電壓表的示數約為6V，電流表示數為零；移動滑動變阻器滑片，電壓表示數有明顯變化，但電流表示數始終為零，則發生故障的元件是 ；
（5）排除故障后，接通電路，移動滑動變阻器滑片，當電流表的示數如圖b所示時，通過電阻Rx的電流大小是 A；
（6）經多次測量，小明由實驗數據繪制的如圖c所示的U-I圖象，由圖象可知：電阻Rx=Ω（保留一位小數）組卷：45引用：2難度：0.5
