2022-2023學年重慶市江津區白沙中學九年級（上）月考物理試卷（12月份）
發布：2025/7/6 13:0:9
一、選擇題（每題3分，共24分）
-
1．如圖所示，電流表A1的示數為1.5A，電流表A2的示數為0.9A．下列說法正確的是（ ）組卷：94引用：7難度：0.9 -
2．如圖甲所示，電源電壓恒定，燈泡L標有“4V 1.6W”，閉合開關S，將滑動變阻器的滑片P從a端滑至某一位置過程中，電流表示數與兩電壓表示數變化圖像如圖乙所示，下列說法正確的是（ ?。?br />
組卷：227引用：6難度：0.4 -
3．對于歐姆定律的理解，以下說法正確的是（ ）
組卷：257引用：2難度：0.8 -
4．如圖所示的四種用品中，通常情況下屬于導體的是（ ?。?/h2>
組卷：19引用：1難度：0.9 -
5．關于溫度、熱量和內能，下列說法正確的是（ ?。?/h2>
組卷：156引用：3難度：0.5 -
6．如圖所示的四種用電器中，主要利用電流熱效應工作的是（ ）
組卷：253引用：5難度：0.7 -
7．圖甲、乙是兩個演示實驗的示意圖，圖甲所示的是在一個配有活塞的厚壁玻璃筒里放一小團硝化棉，用力把活塞迅速下壓，棉花燃燒起來；圖乙所示的是給試管里的水加熱，水沸騰后，水蒸氣推動塞子迅速?zèng)_出試管口。圖丙、丁所示的是內燃機的兩個工作沖程。下列說法中正確的是（ ）
組卷：56引用：1難度：0.6 -
8．如圖所示，電源電壓保持不變，閉合開關S后，燈L1不亮，L2亮，電流表有示數，電壓表沒有示數。則電路的故障情況可能是（ ?。?/h2>組卷：418引用：2難度：0.8
二、填空題（每空1分，共12分）
-
9．兩個電阻元件A和B的兩端電壓與流過它們電流的關系如圖所示。則由圖可知，電阻值較大的元件是 （填“A”或“B”）。若將A和B兩電阻元件并聯后接在電壓為2V的電源兩端，則并聯電路干路電流的大小是 A。組卷：150引用：5難度：0.6 -
10．一只電烙鐵，正常工作時的電阻值為484Ω，它的額定電壓為220V，那么，它的額定功率是 W，通電10分鐘，產生的熱量是 J。
組卷：10引用：1難度：0.7 -
11．如圖所示，a、b分別表示由相同材料制成的兩條長度相同、粗細均勻的電阻絲的I-U圖像，（選填“a”或“b”）代表的電阻絲較粗，a、b并聯后的電阻的I-U圖像在區域 （選填“Ⅰ”、“Ⅱ”或“Ⅲ”）。組卷：602引用：7難度：0.7 -
12．如圖所示的電路中，當開關S1閉合，S2斷開時，電流表A的示數為240mA，則通過L2的電流是 A；當開關S1、S2均閉合時，電流表A的示數為0.56A，則通過燈泡L1的電流是 A，通過L2的電流是 A。組卷：82引用：5難度：0.7 -
13．一節新干電池的電壓為 V；手電筒工作電流大約為200mA，也就是 A。
組卷：89引用：7難度：0.7 -
14．電熱水壺是利用電流的 效應工作的。某同學發現某商場有額定電壓均為220V、額定功率分別為800W和1800W的兩種電熱水壺，如果家中給電熱水壺供電插座的額定電流為5A，從安全用電的角度考慮，該同學應選購 W的電熱水壺；為熱水壺供電的插頭外殼是用橡膠做的，是因?yàn)橄鹉z是 體。
組卷：7引用：1難度：0.6
三.實驗探究題（15題7分，16題6分，17題9分，共22分）
-

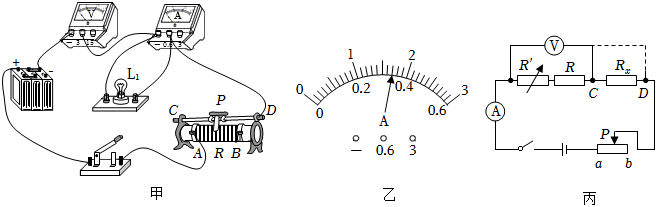

15．有一個標有“2.5V”字樣的小燈泡L1（阻值約為10Ω）和一個阻值未知的定值電阻Rx，要求測出小燈泡L1的額定功率和Rx的阻值，電源電壓恒定。
（1）如圖甲是小明用伏安法測量小燈泡L1額定功率的實物圖。
①圖甲中有一根導線連接錯誤，請?jiān)谠搶?dǎo)線上畫“×”（表示不要），并重新畫一根正確連接的導線。
②改正電路后，正確操作。當電壓表示數是2.5V，電流表示數如圖乙所示是 A，則小燈泡的額定功率是 W。
（2）小紅利用圖丙所示電路，也能測出Rx的阻值。其中R為定值電阻，R'為電阻箱請?jiān)诳瞻滋幪钌线m當內容。
①閉合開關前，將滑動變阻器的滑片滑到 端（選填“a”、“b”），電阻箱調為某一阻值為R1；
②閉合開關，調節滑動變阻器的滑片P，使電壓表和電流表的示數為合適的值；
③斷開開關，再將電壓表與待測電阻C端間的導線改接到D端（圖中虛線所示），閉合開關，反復調節 ，使兩表的示數與②中相同，記錄此時電阻箱的示數為0.4R1，斷開開關；
④則待測電阻的阻值Rx=。（用已知量或測量量的符號表示）組卷：345引用：1難度：0.3 -
16．小偉同學利用如圖甲所示的裝置，來探究水和酒精兩種不同液體的吸熱能力。
（1）小偉在該實驗中采用的方法是使 和初溫相同的水和酒精兩種液體吸收相同的熱量，然后比較 ，來判斷兩種液體的吸熱能力。
（2）圖乙是小偉根據測得的數據，繪制出的兩種液體溫度隨時間變化的關系圖象，由圖象可以判斷：的吸熱能力強。
（3）已知水的比熱容為4.2×103J/（kg?℃），則酒精的比熱容為 J/（kg?℃）。組卷：15引用：2難度：0.5 -

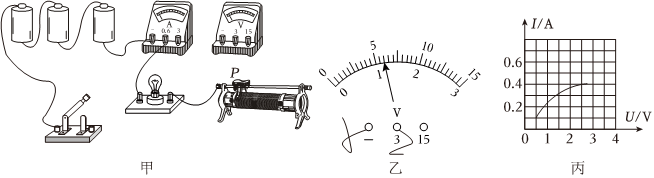

17．小金同學在測定“小燈泡電功率”的實驗中，電源為三節干電池，小燈泡額定電壓為2.5V。
（1）請你用筆畫線代替導線，將圖甲中的實物電路連接完整。
?
（2）小金連接電路后，閉合開關，移動滑動變阻器滑片P到某一位置時，電壓表的示數如圖乙，若要測量小燈泡的額定功率，接下來的操作是 ；小金同學測量了六組且記下對應的電壓表（0.5V、1.0V、……、3.0V）和電流表的示數，并繪制成圖丙所示的I—U圖像，可計算出小燈泡的額定功率是 W。
（3）根據圖丙分析，為完成上述整個實驗，最合理的滑動變阻器應選 。
A.“0.5A 10Ω”
B.“1A 20Ω”
C.“1A 60Ω”
D.“0.2A 200Ω”組卷：16引用：0難度：0.6
四.計算題（18題5分，19題8分，20題9分，共22分）
-
18．燃?xì)庠顭畷r(shí)，把質量為2kg、初溫為10℃的水加熱到90℃，共燃燒了0.02m3天然氣（假設天然氣完全燃燒）．已知水的比熱容為4.2×103J/（kg?℃），天然氣的熱值為8.4×107J/m3．求：
（1）水吸收的熱量；
（2）天然氣完全燃燒放出的熱量；
（3）燃?xì)庠顭畷r(shí)的效率。組卷：81引用：22難度：0.5 -
19．在如圖所示的電路中，電源兩端的電壓保持不變，R1和R2為兩個定值電阻，其中電阻R1=10Ω。當開關S1閉合、S2斷開時，電流表示數為0.6A；當開關S1、S2均閉合時，電流表示數變?yōu)?.9A。求：
（1）電源電壓；
（2）電流通過R2消耗的電功率。組卷：1086引用：2難度：0.8 -
20．如圖所示，將標有“6V 3.6W”的小燈泡與規格為“10Ω 1A”的滑動變阻器及電流表串聯后接到6V的電源上（提示：燈絲電阻隨溫度而變化），求：
（1）小燈泡正常發光時的電阻。
（2）小燈泡正常工作2min,消耗的電能。
（3）閉合開關S，將變阻器的滑片移到最右端B點時，電流表的示數為0.4A，求此時小燈泡的實際功率。組卷：1865引用：8難度：0.5
