2021-2022學年山東省濱州市無棣縣九年級（上）期末物理試卷
發布：2025/7/11 21:0:5
一、選擇題（本題包括15個小題，共48分。在每小題給出的四個選項中，第1～12小題只有一項符合題目要求，選對得3分；第13～15小題，有多項符合題目要求，全部選對得4分，選對但不全的得2分，有選錯的得0分）
-
1．實驗室中，酒精燈內的酒精用去了一半，剩余酒精的比熱容和熱值變化情況為（ ?。?/h2>
組卷：27引用：1難度：0.9 -
2．如圖的是家用電飯煲的電路示意圖，R0是電熱盤，R是一個電阻，S是受溫度控制的開關。做飯時開關接“1”，R0通電，當溫度達到103℃時開關自動接“2”，電阻R和R0組成串聯電路，電飯煲處于保溫狀態。下列說法正確的是（ ?。?/h2>組卷：17引用：2難度：0.9 -
3．2019年4月15日京雄高鐵采用鋪軌機正式鋪軌，此鋪軌機（如圖）首次應用了我國自主研發的“北斗”定位系統。鋪軌機與“北斗”定位系統間的信息傳遞靠的是（ ?。?/h2>組卷：420引用：9難度：0.9 -
4．我國是一個缺水嚴重的國家，人均水資源量僅為世界人均水平的28%．有關部門呼吁市民節約用水、保護水資源。下列措施正確的是（ ?。?/h2>
組卷：8引用：2難度：0.8 -
5．我國高鐵在節能技術上采用了再生制動方式：動車到站前先停止供電，由于慣性，動車繼續向前運行，電機線圈隨車輪轉動并在磁場中切割磁感線產生感應電流，自動輸入電網。如圖所示，與我國高鐵在節能技術上運用的工作原理相同的是（ ?。?/h2>
組卷：163引用：3難度：0.9 -
6．如圖為探究“焦耳定律”的實驗裝置。兩個透明容器中密封著等量的空氣，U形管中液面高度的變化反映密閉空氣溫度的變化。將容器中的電阻絲R1、R2串聯在電路中，且R1＜R2。下列說法正確的是（ ?。?br />
組卷：116引用：1難度：0.7 -
7．如圖所示為某磁體周圍磁場的部分磁感線，則下列說法正確的是（ ?。?br />?組卷：10引用：0難度：0.7 -
8．物理就在我們身邊，下列關于身邊的物理數據的估計，正確的是（ ?。?/h2>
組卷：216引用：2難度：0.7 -
9．下列用電器工作時主要把電能轉化為機械能的是（ ?。?/h2>
組卷：459引用：5難度：0.7 -
10．瞄準綠色低碳，向大海要能源。2022年10月，山東能源渤中海上風電場并網發電，項目總裝機50萬千瓦，每年可發電17億千瓦時。下列關于此風電項目的說法，錯誤的是（ ?。?/h2>組卷：58引用：1難度：0.7 -
11．下列電學物理量不能通過測量工具直接測量的是（ ?。?/h2>
組卷：167引用：2難度：0.9 -
12．在下列安全提示中與它相應的解釋不正確的是（ ?。?/h2>
組卷：31引用：4難度：0.9 -
13．下列表述正確的是（ ?。?/h2>
組卷：178引用：34難度：0.7 -
14．如圖所示是電阻甲和乙的I-U圖像，下列說法正確的是（ ?。?/h2>組卷：11引用：1難度：0.5 -
15．關于信息和材料，下列說法不正確的是（ ?。?/h2>
組卷：58引用：1難度：0.7
二、填空題（每空1分，共6分）
-
16．如圖所示，電源電壓為3V，閉合開關S后，電流表A的示數為0.54A，電流表A1的示數為0.3A，則通過小燈泡L1的電流為 A，通過小燈泡L2的電流為 A，電壓表V的示數為 V。組卷：77引用：3難度：0.7 -
17．在新建的樓房里，控制插座的總開關上大多裝有漏電保護器，漏電保護器和空氣開關的作用 （選填“相同”或“不同”）；如果站在地上的人不小心接觸了火線，這時 （選填“空氣開關”或“漏電保護器”）會迅速切斷電流，對人身起到保護作用。
組卷：102引用：1難度：0.8 -
18．電功的計算公式為 。與歐姆定律相結合，電功的推導公式為W==。
組卷：5引用：2難度：0.7
三、作圖、實驗與探究題（本題共4個小題，共26分）
-
19．通電螺線管左側有一個條形磁體，閉合開關后，能自由轉動的小磁針靜止在如圖所示的位置。請你：
（1）在括號中標出電流表上方接線柱的正負情況（用“+”或“-”表示）；
（2）標出a點磁感線方向；
（3）在括號中標出小磁針靜止時右端的磁極（用“N”或“S”表示）。組卷：305引用：2難度：0.6 -
20．如圖所示，A、F為保險盒，D為控制兩個燈泡的總開關，B．C為額定電壓為220V的螺絲口燈泡，E為接大功率用電器的三孔插座。請把這些元件按照安全用電要求接入家庭電路中。
組卷：66引用：2難度：0.5 -
21．用電流表和電壓表測量小燈泡的電功率。
原理 電功率的計算公式：。 器材 電源、導線、開關、小燈泡（“2.5V0.3A”）、電流表、電壓表、。 電路圖
方法與步驟 ①按圖連接電路，連接過程中開關要 ，滑動變阻器的滑片調到阻值 處。
②閉合開關，調節滑動變阻器的滑片，使電壓表示數為小燈泡的 電壓，記下此時的電流I，觀察小燈泡的發光情況，填入表格。
③向 調節滑片，使電壓略高于 電壓，記下此時的電流值I；再向
調節滑片，使電壓略低于額定電壓，記下此時的電流值I，填入表格。
④算出小燈泡的電功率值，比較得出小燈泡的電功率與發光情況的關系。現象與表格
實驗次數 U/V I/A P/W 小燈泡亮度 1 2.2 0.27 0.594 暗 2 2.5 0.3 正常發光 3 2.7 0.32 0.864 結論 ①當U實=U額時，小燈泡 發光；當U實U額時，小燈泡亮度比正常工作時亮；當U實U額時，小燈泡亮度比正常工作時 。
②小燈泡的亮度由 決定，隨著兩端電壓的增大而 。組卷：0引用：1難度：0.6 -

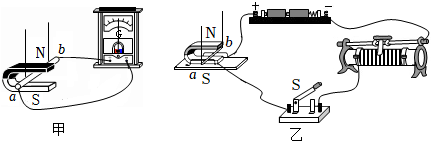

22．小華學了有關電磁方面的知識后，設計了如圖所示的甲、乙兩個裝置。
（1）為了探究電磁感應現象，小華應選用 裝置進行實驗。
（2）小華選用甲裝置探究有關知識時，進行了如下的操作：
①蹄形磁體不動，直線ab靜止在磁場中；
②蹄形磁體不動，導線ab在磁場中左右運動；
③蹄形磁體不動，導線ab在磁場中沿豎直方向上下緩慢運動；
④導線ab不動，蹄形磁體沿水平方向左右運動；
其中能使電流表指針發生偏轉的 。（填序號）
（3）上述實驗中的能量轉化是：。（選填“電能→機械能”或“機械能→電能”）
組卷：62引用：1難度：0.6 -
23．通過實驗探究磁體周圍的磁場特點。
（1）在條形磁鐵四周放置的小磁針靜止時指向如圖甲所示，圖中小磁針涂黑的一端為N極。由此可以判斷出條形磁鐵的B端是 （選填“N”或“S”）極。
（2）小美用鐵屑探究磁體周圍的磁場如圖乙所示。
①在蹄形磁鐵上面放一塊透明有機玻璃，并在玻璃板上均勻撒上一層鐵屑，輕輕敲擊玻璃板，可以看到小鐵屑有規則地排列起來。這是因為撒在磁體周圍的每個小鐵屑都被 ，磁場的分布情況也被形象地顯示出來。
②再在玻璃板上放一些小磁針，記錄這些小磁針靜止時N極的指向。
③人們仿照鐵屑在磁場中排列的情況和小磁針N極的指向，畫出一些帶箭頭的曲線形象地描述磁場，物理學中把這樣的曲線叫作磁感線．磁體外部的磁感線都是從 極出發的。
（3）小陽利用圖乙情景構建一個物理模型如圖丙所示。在A點的磁場強度 B點的磁場強度。（選填“大于”或“小于”）組卷：458引用：2難度：0.7
四、綜合應用題（本題共2個小題，共20分。解答時應寫出必要的文字說明、公式和計算步驟，只寫出最后答案的不能得分。有數值計算的題目，答案中必須明確寫出數值和單位）
-
24．如圖甲所示，坐位體前屈是初中體育測試中的一項。如圖乙所示是某興趣小組設計的坐位體前屈測試儀電路圖。已知電源電壓恒為6V，R1為定值電阻，R2為長30cm、粗細均勻的電阻絲。閉合開關，擋板P在B端時，坐位體前屈成績?yōu)?，電流表示數為0.1A；擋板P在A端時，坐位體前屈成績?yōu)?0cm,電壓表示數為3V。擋板P到B端電阻絲的電阻R與其長度L的關系如圖丙所示。
（1）坐位體前屈成績越大，測試儀示數越大，則用 （選填“電流表”或“電壓表”）示數表示坐位體前屈成績。
（2）求定值電阻R1的阻值。
（3）國家體質標準中九年級男生坐位體前屈成績大于17.8cm為優秀，若小林進行測試時，電壓表示數為1.5V，請通過計算判斷小林的成績是否達到優秀。組卷：64引用：3難度：0.5 -
25．如圖甲所示，電熱桌墊在冬天很受歡迎，小明和綜合實踐活動小組的同學共同探究了它的原理，查看說明書后發現：該電熱桌墊由5V電源供電，發熱部分由R1和R2組成，有低溫、高溫和關三個擋。圖乙和圖丙是小明利用完全相同的元件設計的兩種電路圖，其中R2=2Ω，R1阻值未知，不考慮溫度變化對電阻的影響。
（1）若電熱桌墊實際電路如圖乙所示，當處于高溫擋時的總功率為17.5W，則通過R1的電流是多少？R1 的阻值是多少？
（2）若使用圖丙所示的電路，當電熱桌墊處于低溫擋時，工作7min電流產生的熱量是多少？組卷：25引用：1難度：0.7
