2020-2021學年湖南省長沙市長郡教育集團九年級（上）第三次月考物理試卷
發布：2025/7/12 7:0:5
一、單項選擇題（每題3分，共45分）
-
1．如圖所示是簡化了的電冰箱的電路圖，圖中M是壓縮機用的電動機，L是冰箱內的照明燈，下列說法中正確的是（ ?。?/h2>組卷：455引用：8難度：0.9 -
2．電爐通電后電爐絲熱得發紅，而跟電爐聯著的銅導線卻不那么熱，因為（ ?。?/h2>
組卷：37引用：4難度：0.9 -
3．下列數據符合生活實際的是（ ）
組卷：10引用：1難度：0.7 -
4．如圖所示，電源兩端的電壓保持不變，R0是定值電阻，R是滑動變阻器。閉合開關S后，滑動變阻器的滑片P向b端移動時，下列判斷正確的是（ ?。?/h2>組卷：836引用：4難度：0.7 -
5．如圖所示，輕質小球甲、乙靠近時出現的情景。下列說法中正確的是（ ?。?/h2>組卷：85引用：5難度：0.6 -
6．如圖所示是四沖程汽油機的剖面圖，關于其四個沖程的描述正確的是（ ?。?/h2>組卷：33引用：1難度：0.6 -
7．如圖甲所示電路中，當閉合開關S后，兩個電壓表指針偏轉均為圖乙所示，則電阻R1和R2兩端的電壓分別為（ ）
組卷：486引用：4難度：0.7 -
8．甲和乙兩燈泡額定電壓均為6V，若甲、乙兩燈泡的電流隨其兩端電壓變化如圖所示，現將兩燈泡串聯后接在某一電路中，要使其中一個燈泡正常發光，并保證電路安全，則電源電壓最大為（ ?。?br />
組卷：88引用：3難度：0.7 -
9．在“比較水與煤油吸收熱量時溫度升高的快慢”實驗中，需要控制某些變量，以下做法多余的是（ ?。?/h2>
組卷：39引用：3難度：0.5 -
10．如圖所示的是科技小組同學設計的四種“環境溫度檢測”電路，其中R為熱敏電阻（用
表示），R的阻值是隨環境溫度的增大而增大，R0為定值電阻，電源電壓恒定不變。若當環境溫度升高時電表示數增大，則符合要求的電路是（ ?。?/h2>組卷：928引用：10難度：0.6 -
11．下列說法中正確的是（ ?。?/h2>
組卷：13引用：1難度：0.7 -
12．系好安全帶是每個司機牢記的安全出行準則，汽車上有安全帶未系提示系統，當司機坐在座椅上時，座椅下的開關S1閉合，若未系好安全帶，開關S2斷開，儀表盤上的指示燈亮，當系好安全帶時，開關S2閉合，指示燈滅，下列圖中電路設計最合理的是（ ?。?/h2>
組卷：108引用：5難度：0.6 -
13．如圖所示，是探究影響導體電阻大小因素的實驗裝置圖，實驗中分別把a、b、c、d四根導線接入電路，其中導線a、b、d長度相同，a、b、c粗細相同，b、d粗細不同，下列說法正確的是（ ?。?/h2>組卷：268引用：3難度：0.6 -
14．在如圖所示的現象中，屬于用熱傳遞的方式改變物體內能的是（ ?。?/h2>
組卷：70引用：2難度：0.8 -
15．我們的家鄉風景優美，四季如畫。以下自然景觀與分子熱運動有關的是（ ?。?/h2>
組卷：260引用：2難度：0.6
二、填空題（每空2分，共20分）
-
16．現有兩只定值電阻，R1標有“10Ω 0.3A”、R2標有“30Ω 0.6A”，在保證所有電路元件安全、不燒毀的前提下，若將兩定值電阻串聯接入電路，則電路中允許通過的最大電流為 A，電源電壓最大為 V。
組卷：565引用：7難度：0.6 -
17．電能轉化為熱能時的功率的計算公式為 ，若用電器把消耗的電能全部轉化為熱能，則還可以用公式 和 來計算電熱的功率。
組卷：3引用：1難度：0.9 -
18．如圖所示，將塑料撕成絲狀，用毛皮分別摩擦絲狀塑料和PVC（塑料）管，然后將絲狀塑料放在PVC管上方，絲狀塑料就會懸在空中，形狀像章魚——靜電章魚。它的形成原因是塑料和PVC管分別帶上了 （選填“同種”或“異種”）電荷相互排斥，在毛皮和塑料摩擦過程中，電子從毛皮轉移到塑料，摩擦后的塑料帶 電荷。組卷：66引用：5難度：0.9 -

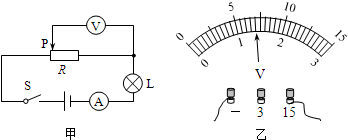

19．如圖甲所示，已知電源電壓為10V，將滑動變阻器滑片P移到最左端，閉合開關S，燈泡發光，電流表示數為0.35A，電壓表示數如圖乙所示，則此時滑動變阻器接入電路的電阻是Ω，當滑片P向右移動的過程中燈泡亮度（選填“變亮”、“不變”或“變暗”）。組卷：1120引用：53難度：0.7 -
20．手機已經成為我們生活中不可或缺的通信工具，在使用過程中電池將能轉換為電能，它是利用來傳遞信息的（選填“電磁波”或“聲波”）。
組卷：60引用：23難度：0.9
三、實驗題（每空2分，共20分）
-
21．在“探究電流跟電阻關系”的實驗中，小明設計的實驗電路如右圖所示。已知電源電壓恒為3V，滑動變阻器上標有“15Ω 1A”字樣。
（1）根據實物圖在答題卷中畫出對應的電路圖。
（2）實驗中，移動滑動變阻器的滑片，使電壓表的示數為1.5V，并記下電流值；再將5Ω的電阻改接成10Ω的電阻，發現電壓表示數大于1.5V，于是他下一步的操作是：，并記下電流值。
（3）當他再將10Ω的電阻改接成20Ω的電阻重復上述實驗時，卻發現無論如何電壓表的示數總是大于1.5V，其原因是。組卷：249引用：3難度：0.6 -
22．如圖所示是“探究電流通過導體產生熱量的多少跟什么因素有關”的實驗裝置，將四段電阻絲a、b、c、d分別密封在完全相同的盒子內，盒內封閉一定量的空氣，其中圖乙中另取阻值為5Ω的電阻在盒外與盒內電阻并聯。
（1）在實驗中電流通過電阻時產生熱量的多少是通過觀察U形管中 來比較的，應用的物理科學探究方法是 。
（2）圖甲可探究電流產生的熱量與 的關系，通電一段時間后，（選填“左”或“右”）側盒子中的電阻產生的熱量多。
（3）圖乙可探究電流產生的熱量與 的關系。
（4）實驗的結論可進一步用公式 來表達。由公式可知，圖乙中左右兩側盒子中的電阻產生的熱量之比為 。
（5）將圖乙右側兩個電阻都放入密封盒中，可探究電流產生熱量和 的關系。組卷：563引用：1難度：0.5 -

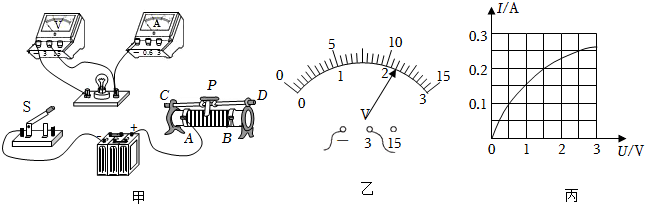

23．在“測定小燈泡的電功率”的實驗中，小明同學選用了如圖甲所示的器材，其中電源電壓為6V，小燈泡的額定電壓為2.5V（燈絲電阻約為10Ω），滑動變阻器的銘牌“20Ω，1A”。
?
（1）請用筆畫線代替導線將圖甲的實驗電路補充完整；
（2）小明同學連接好電路后閉合開關，發現小燈泡沒有發光，電壓表無示數，電流表的指針有明顯偏轉，則故障可能是 ；
（3）排除故障后，小明同學將滑片移到某位置時，電壓表的示數如圖乙所示，其示數是 V，為了測量小燈泡的額定功率，小明應將滑動變阻器的滑片向 （填“A”或“B”）端移動；
（4）小明同學根據實驗測得的數據，繪制出了小燈泡中的電流隨它兩端電壓變化的關系圖象如圖丙所示，分析圖象可知：小燈泡的額定功率為 W，小燈泡正常發光的電阻是 Ω。
（5）小明又用這個小燈泡與一個阻值為15Ω的定值電阻串聯在4.5V的電源上，此時小燈泡的功率為 W。組卷：70引用：1難度：0.6
四、綜合題（24題6分，25題9分）
-
24．飛機的發動機是一種熱機，通過航空煤油在氣室中燃燒，從噴口向后高速噴出氣體，使發動機獲得向前的推力，高空中某飛機獲得1.6×105N的水平推力，以600km/h的速度沿水平方向勻速航行1h,需要完全燃燒熱值為4×107J/kg的航空煤油4000kg。求1h內：
（1）飛機的航程；
（2）發動機所做的功；
（3）航空煤油完全燃燒放出的熱量；
（4）發動機的熱機效率。組卷：861引用：68難度：0.7 -
25．如圖甲所示的電路中，電源電壓恒定為U，R1、R3是定值電阻，R3=120Ω，R2旋轉式變阻器，其與滑動變阻器相比，外形不同，但原理都是通過改變接入電路的導體的長度來改變其接電路的電阻。閉合開關S，將旋轉的滑片P由C端移到A端（如圖所示），得到多組電壓表和電流表對應值，做出如圖所示圖像。在滑動的過程中，發現某一次變阻器接入的電阻是Rx（大于20Ω），此時的電流表的示數是0.8A，改變電阻，當變阻器接入的電阻為3Rx時，電流表的示數為0.5A。
試問：（1）R1的電阻為多大？
（2）Rx具體值為多大？
（3）電阻R2和R3并聯電阻消耗的最大功率是多大？
組卷：171引用：2難度：0.4
