2022-2023學年山東省淄博市張店九中九年級（上）月考物理試卷
發布：2025/7/13 5:0:5
一.選擇題（共20小題）
-
1．把標有“6V 3W”的小燈泡L與最大阻值為100Ω的滑動變阻器RH連接在總電壓恒為18V的電路中，燈絲電阻不隨溫度變化，如圖所示。電流表和電壓表選擇的量程分別為“0～0.6A”和“0～15V”。閉合開關S，在保證電路安全的情況下，移動滑動變阻器的滑片P，則下列說法中正確的是（ ）組卷：78引用：2難度：0.9 -
2．如圖是小明設計的電路圖，閉合開關后，電流表所測的是哪個燈泡的電流（ ?。?/h2>組卷：30引用：2難度：0.9 -
3．如圖甲所示，電路的電源電壓不變，電流表的量程為0～0.6A，電壓表的量程為0～15V，小燈泡銘牌上的參數模糊不清。第一次只閉合開關S、S1，滑片P從a端移到b端；第二次只閉合開關S、S2，保證電路中所有元件都安全、燈泡兩端的電壓不超過額定電壓的前提下，最大范圍內移動滑片P。圖乙是這兩次實驗過程繪制的電壓表與電流表示數的關系圖像。下列判斷正確的是（ ）
組卷：296引用：6難度：0.5 -
4．三只燈泡L1、L2、L3串聯在電路中，燈L1最亮，L3最暗，則通過它們的電流的大小為（ ?。?/h2>
組卷：93引用：1難度：0.5 -
5．如圖所示的電路中，閉合開關，電壓表V1的示數為6V，電壓表V2的示數為3.6V。下列說法中不正確的是（ ）組卷：225引用：2難度：0.7 -
6．有兩只定值電阻RA和RB，各自的U-I關系圖象分別為圖中的 A、B所示。下列說法中正確的是（ ?。?/h2>組卷：23引用：1難度：0.5 -
7．如圖所示的電路，當滑動變阻器的滑片從圖示位置向左滑動時，燈的亮度和電流表的示數變化情況是（ ?。?/h2>組卷：170引用：4難度：0.5 -
8．如圖所示的電路中，甲、乙、丙是連接在電路中的三只電學儀表，閉合開關后，燈L1、L2均正常發光，則（ ）組卷：115引用：4難度：0.8 -
9．如圖所示是一個自動體重測量?jī)x的工作原理圖，CB部分為導體，BA部分為絕緣體，R1為定值電阻。下列有關說法正確的是（ ?。?/h2>組卷：186引用：6難度：0.7 -
10．一位同學用如下圖所示的電路探究“電流與電阻的關系”。電源電壓不變，下表是實驗數據，若第四次實驗時將定值電阻的阻值由40Ω調為50Ω后就直接讀出電流表的示數，這個示數可能是（ ?。?br />R/Ω 10 20 30 40 50 I/A 0.6 0.3 0.2 0.15 組卷：1863引用：12難度：0.3 -
11．如圖所示的電路，電源電壓保持不變，R1為定值電阻，R2為滑動變阻器，如果將滑片向右緩慢移動時，下列說法中正確的是（ ?。?/h2>組卷：381引用：10難度：0.6 -
12．如圖所示的是科技小組同學設計的四種“環境溫度檢測”電路，其中R為熱敏電阻（用
表示），R的阻值是隨環境溫度的增大而增大，R0為定值電阻，電源電壓恒定不變。若當環境溫度升高時電表示數增大，則符合要求的電路是（ ）組卷：928引用：10難度：0.6 -
13．在如圖甲所示的電路中，閉合開關，電流表A1的示數為1.2A，電流表A2的示數如圖乙所示。下列判斷正確的是（ ?。?br />?
組卷：34引用：1難度：0.6 -
14．如圖所示，探究“電流跟電壓的關系”實驗中，下列說法不正確的是（ ?。?/h2>組卷：529引用：1難度：0.5 -
15．如圖所示，將一根針插在絕緣底座上，把折成V字形的鋁箔條水平架在針的頂端，就制成了一個簡單的驗電器。將待檢驗的物體靠近鋁箔條的一端，發現鋁箔條向物體偏轉，則說明該物體（ ?。?/h2>組卷：865引用：13難度：0.8 -
16．如圖所示是某動感單車扶手的示意圖，顯示屏能顯示有關騎行數據。正常騎行中，只有按壓顯示屏的“開始”按鈕（相當于開關S1閉合），且將雙手握住“手握感應片”（相當于開關S2閉合）時，顯示屏才能接通電源，顯示騎行數據。下列符合要求的模擬電路是（ ）組卷：3160引用：51難度：0.5 -
17．如圖所示，閉合開關S，電壓表測出的電壓是（ ?。?/h2>組卷：124引用：2難度：0.8 -
18．文瀾中學教室里采用光控開關自動調節LED燈的亮滅，對于教室里燈的亮度與總電阻及總電流的關系，下列說法正確的是（ ?。?/h2>
組卷：670引用：3難度：0.9 -
19．在如圖所示的電路中，電源電壓保持不變。閉合電鍵S，燈L正常發光，過了一段時間，觀察到兩電表指針向相反方向偏轉。若電路中只有一處故障，且只發生在電阻R或L上，則下列判斷正確的是（ ?。?/h2>組卷：235引用：3難度：0.7 -
20．在如圖所示的電路中，當閉合開關S后，發現兩燈都不亮，電壓表指針則有明顯偏轉，電流表的指針幾乎指在零刻度線。經檢查除小燈泡外，其余器材的連接良好，造成這種情況的原因可能是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202109/115/328eb7a9.png" style="vertical-align:middle;FLOAT:right" />
組卷：868引用：4難度：0.7
二.填空題（共3小題）
-
21．現有兩只定值電阻，R1標有“10Ω 0.3A”、R2標有“30Ω 0.6A”，在保證所有電路元件安全、不燒毀的前提下，若將兩定值電阻串聯接入電路，則電路中允許通過的最大電流為 A，電源電壓最大為 V。
組卷：565引用：7難度：0.6 -
22．甲、乙兩個定值電阻，甲標有“16Ω 1.5A”、乙標有“22Ω 0.5A”?，F(xiàn)把它們串聯起來，為保證電阻工作安全，則該串聯電路兩端允許加的最大電壓為
V。組卷：1199引用：25難度：0.7 -
23．兩只定值電阻，甲標有“10V，1A”字樣，乙標有“9V，0.6A”字樣，把它們串聯在同一電路中，總電阻是
Ω；電路兩端允許加的最大電壓為V。組卷：195引用：4難度：0.7
三、實驗與探究題（共2小題）
-

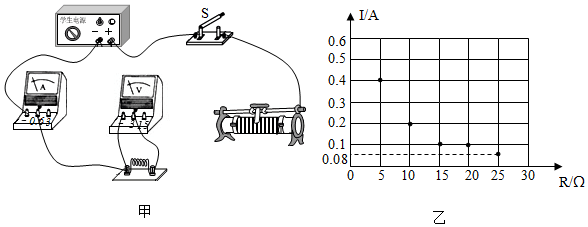

24．小致和小知用圖甲所示的電路，探究電流與電阻的關系所用電源電壓不變，定值電阻的阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω。
（1）請用筆畫線代替導線，將圖甲中的電路連接完整，要求閉合開關前，滑動變阻器的滑片在最右端。
（2）小致進行了五次實驗，并把測得的數據在坐標系中描點，如圖乙所示。細心的小知發現，這些數據中，定值電阻為 Ω的那組數據是明顯錯誤的，跟其他數據的規律完全不同，分析另外幾組數據，可得出結論是：電壓一定時，電流與電阻 。
（3）實驗結束后，他們反思實驗中出現錯誤數據的原因，發現是某次測完后，在換接另一個定值電阻并讀取電流值的過程中，始終未調節滑動變阻器的滑片造成的，根據所測的數據，我們可求出小致所用電源的電壓是 V。組卷：73引用：2難度：0.5 -
25．在“探究串聯電路電壓的特點”活動中。
（1）如圖所示，實驗中應選擇規格 （填“相同”或“不同”）的小燈泡；
（2）在測L1兩端電壓時，閉合開關S，發現電壓表示數為零，原因可能是 （填出一種即可）；
（3）小芳保持電壓表的B連接點不動，只斷開A連接點，并改接到C連接點上，測量L2兩端電壓。她能否測出L2兩端電壓？，理由是 。
（4）小明分別測出AB、BC、AC間的電壓并記錄在表格中，分析實驗數據得出結論：串聯電路總電壓等于各部分電路兩端電壓之和。請對小明的做法是否可靠？，這個做法的不妥之處是：。UAB/V UBC/V UAC/V 2.4 1.4 3.8 組卷：203引用：1難度：0.3
四.計算題（共1小題）
-
26．如圖所示，電流表量程為0～0.6A，電壓表量程為0～15V，電阻R0=30Ω，電路兩端電壓恒為U，U=24V．當滑動變阻器連入電路的電阻太小時，電路中電流會超過電流表量程；當滑動變阻器連入電路的電阻太大時，滑動變阻器兩端電壓會超過電壓表量程。求：在不超過電表量程的情況下，滑動變阻器連入電路的電阻的變化范圍。組卷：262引用：11難度：0.1
