2021-2022學年廣東省肇慶市四會市廣附實驗學校九年級（上）期末物理試卷
發布：2025/7/13 9:0:5
一、選擇題（本大題7小題，每小題3分，共21分．各題所列答案中，只有一項符合題目要求。）
-
1．關于熱量、溫度、內能之間的關系，下列說法正確的是（ ?。?/h2>
組卷：200引用：7難度：0.8 -
2．關于家庭電路和安全用電，下列說法正確的是（ ?。?/h2>
組卷：33引用：4難度：0.6 -
3．某新型防盜玻璃是由中間嵌有極細金屬絲的多層玻璃組成。當玻璃被擊碎時，金屬絲斷裂。報警器就會報警。下列電路圖，能滿足上述要求的是（導線a為金屬絲）（ ?。?/h2>
組卷：428引用：11難度：0.7 -
4．有關家庭電路及安全用電的說法正確的是（ ?。?/h2>
組卷：58引用：1難度：0.7 -
5．下列是教材中涉及電與磁的探究實驗或?qū)嶒灲Y(jié)論的情景示意圖，其中實驗原理或結論與動圈式話筒的工作原理相同的是（ ）
組卷：67引用：4難度：0.7 -
6．四沖程內燃機在壓縮沖程中，活塞上推，壓縮氣缸內的氣體，此時氣缸內氣體的內能和溫度變化情況是（ ?。?/h2>
組卷：204引用：4難度：0.8 -
7．阻值為48.4Ω的電爐子，接在照明電路中，正常工作60s,電流通過電爐子所做的功為（ ）
組卷：28引用：1難度：0.5
二、填空題（本大題7小題，每空1分，共21分．）
-
8．某型號電飯鍋有加熱和保溫兩擋，電路如圖所示，220V電壓下，其加熱擋功率為1100W，保溫擋功率為20W。
（1）閉合開關S1、S2，電飯鍋處于 擋。
（2）電阻絲R1的阻值為 Ω，R2的阻值為 Ω。
（3）處于保溫狀態的電飯鍋，20min產生熱量 J。組卷：1679引用：6難度：0.5 -
9．小紅在家用天然氣灶燒開水，使1kg水升高了40℃，完全燃燒了0.1m3的天然氣，在此過程中，是通過 的方式改變了水的內能，水吸收的熱量是 J；已知天然氣的熱值為4.0×107J/m3，則該天然氣灶燒水的熱效率為 。[水的比熱容c水=4.2×103J/（kg?℃）]
組卷：56引用：1難度：0.6 -
10．如圖1所示是某科學社團的同學設計的汽車有害尾氣排放檢測電路，電源電壓恒定不變，R為氣敏電阻，其阻值隨有害尾氣濃度β變化的曲線如圖2所示，R0為定值電阻，它在電路中的作用是 。閉合開關后如果觀察到電壓表的示數增大，說明R的阻值 ，有害尾氣濃度β （后兩空均選填“變大”“不變”或“變小”）。組卷：142引用：2難度：0.5 -
11．丹麥物理學家奧斯特首先發現了電流周圍存在
，英國物理學家法拉第首先發現了閉合電路的一部分導體做運動，導體中會產生感應電流。組卷：24引用：8難度：0.9 -
12．如圖所示，一些長途行駛的大型貨車，其車輪旁都有一根較細的水管在緩慢滴水，其目的是給輪胎降溫。行駛的貨車的輪胎溫度會升高，是因為輪胎與地面摩擦增大了輪胎的 能；滴水降溫利用了水的 較大的性質。
組卷：21引用：3難度：0.8 -
13．如圖所示是半導體材料制成的LED燈帶，燈帶中的LED燈是串聯后通過電源適配器接入照明電路的。將一只LED燈接在電池兩端后不亮，對調電池正、負極后LED燈亮了，說明LED燈具有 性。組卷：79引用：1難度：0.7 -
14．電阻R1與R2的I-U圖象如圖所示。當R2上的電壓為2.5V時，R2的阻值是 Ω；若將它們并聯到電壓為2.5V的電源上，則整個電路10s消耗的電能是 J。組卷：84引用：1難度：0.5
三、作圖題（第（1）小題3分，第（2）小題4分，共7分）
-
15．如圖所示，A、F為保險盒，D為控制兩個燈泡的總開關，B．C為額定電壓為220V的螺絲口燈泡，E為接大功率用電器的三孔插座。請把這些元件按照安全用電要求接入家庭電路中。
組卷：66引用：2難度：0.5 -
16．在通電螺線管附近有個小磁針，小磁針靜止時N極所指的方向如圖所示，請在圖中標出通電螺線管的N、S極及電源的正、負極。組卷：47引用：7難度：0.5
四、實驗題（第17題6分，第18題6分，第19題7分，共19分）
-
17．某物理學習小組在“探究通電導體中電流與電阻的關系”的實驗中，連接了如圖甲所示電路（電源電壓保持4.5V不變）。定值電阻分別是5Ω、10Ω、15Ω和20Ω，滑動變阻器標有“20Ω，2A”字樣。
（1）用筆畫線代替導線將圖甲實物電路連接完整（要求：滑動變阻器滑片P向左移動，電路中電阻變小，導線不得交叉）。
（2）圖乙是小組根據測得的實驗數據繪制的電流I隨電阻R變化的圖像，由圖像可知R兩端的電壓為 V；小致用5Ω電阻完成實驗后，未移動滑動變阻器的滑片就直接換成10Ω電阻，閉合開關后，發現電壓表示數將 ，所以應將滑片向 移動，才能使電壓表示數與上一次實驗的示數相同。
（3）當小組同學先后選擇5Ω和20Ω的定值電阻完成上述實驗，記錄數據時，發現兩次實驗電路中的電流之比為 。組卷：42引用：1難度：0.5 -

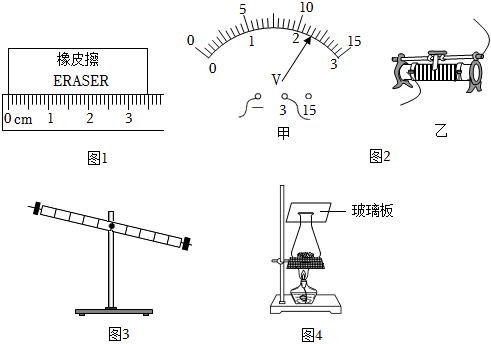

18．（1）如1圖所示，橡皮擦的長度為 cm。
（2）如2圖甲所示，電壓表的讀數為 V?；瑒幼冏杵饕詧D乙所示方式接入電路，當滑片向左滑動時，滑動變阻器連入電路的電阻 （選填“變大”、“變小”或“不變”）。
（3）杠桿在如3圖所示位置靜止，此時杠桿 （選填“是”或“不是”）處于平衡狀態。調節杠桿兩端的螺母，使杠桿保持水平并靜止，此操作可方便測量力臂，原因是此時 。
（4）如4圖所示，小明在某次觀察晶體升華現象時，用酒精燈加熱裝有某晶體顆粒的錐形瓶，發現錐形瓶內出現有色氣體，瓶內底部還出現少量液體。氣體形成的過程需要 （選填“吸熱”或“放熱”）；該晶體熔化的原因是 。組卷：497引用：1難度：0.7 -
19．如圖，把一根銅導體ab放在磁場中的導軌上，將電源、開關、導軌各元件連接，開關斷開，下面是小明進行的探究活動：
（1）小明猜想：閉合開關，銅導體ab通電產生磁場與蹄形磁體相互作用而運動。
（2）閉合開關后，小明觀察到銅導體ab在導軌上沒有運動，經檢查，電源、開關、導軌、銅導體ab、開關各元件完好且連接沒有問題，則可能的原因是 ，此時蹄形磁體對銅導體ab （選填“有”或“沒有”）磁力的作用。
（3）小明采取措施解決問題后，實驗正如他猜想一樣，銅導體ab通電后在磁場中運動。如果要使銅導體ab的運動速度大一些，你的辦法是 。
（4）下列如圖所示的設備中利用的工作原理與上述實驗原理一致的是 。
A.
B.
C.
D.
組卷：137引用：2難度：0.7
五、計算題（第19題6分，第20題7分，共13分，只有計算結果而無公式及主要運算過程的不給分，最后要作答）
-
20．如圖所示，電源電壓保持不變。當閉合開關S，滑動變阻器滑片P從a端移到b端，兩電表示數變化關系用圖乙中的線段AB表示。求：
（1）求滑動變阻器最大阻值。
（2）電源電壓和R1的阻值。
（3）滑片P滑到ab中點時電壓表的示數。組卷：3477引用：13難度：0.5 -
21．如圖所示是一款電蒸鍋的簡化電路圖，它具有高溫和低溫兩個擋位。高溫擋加熱功率為2000W，R1、R2均為加熱電阻絲，R2的電阻為85.8Ω，求：
（1）電阻R1的阻值是多少？
（2）電蒸鍋低溫擋時電路中電流是多少？
（3）若不計熱量損失，用電蒸鍋高溫擋將2.5kg水從20℃加熱到100℃，需要多長時間？[c水=4.2×103J/（kg?℃）]組卷：64引用：1難度：0.5
六、綜合能力題（第21題5分，第22題6分，第23題8分，共19分）
-
22．如圖所示，電源電壓18V恒定不變，小燈泡L標有“10V，5W”字樣，滑動變阻器R標有“120Ω，1A”字樣，電壓表使用的量程為0～15V，電流表使用的量程為0～0.6A，R0為一定值電阻；當閉合開關S、S1，斷開S2時，燈泡L恰好正常發光；忽略溫度對燈絲電阻的影響。求：
（1）小燈泡L的電阻是多大？
（2）閉合開關S、S1，斷開S2時，通電3min,電流通過定值電阻R0所產生的熱量是多少？
（3）當閉合開關S、S2，斷開S1時，在保證電表不超量程、燈泡L兩端的電壓不超額定電壓的情況下，滑動變阻器R功率的變化范圍是什么？組卷：84引用：2難度：0.3 -
23．我國自主研制的新一代戰斗機，它最大起飛質量為37t,最大飛行高度達20000m,最大航行速度達2.5倍聲速（合3060km/h），飛機航行時所受阻力的大小與速度的關系見表：
該飛機發動機的熱效率和推進效率都較高，所謂熱效率是指發動機獲得的機械能W機械與燃料完全燃燒產生的內能Q能之比，而推進效率是指發動機傳遞給飛機的推進功（推力所做的功W推力）與其獲得的機械能之比，飛機使用的航空燃油的熱值為5×107J/kg。若該機以巡航速度500m/s水平飛行0.5h的過程中耗油5t,則：速度v/（m/s） 100 200 300 400 500 阻力f/（×104N） 0.3 1.2 2.7 4.8 7.5
（1）活率式發動機是戰斗機的核心部件，其基本結構及工作方式如圖所示，此時該發動機處于 沖程，該沖程發生的能量轉化是 能轉化為 能。
（2）飛機發動機完全燃燒5t燃油獲得內能為 J；
（3）飛機以巡航速度500m/s水平飛行0.5h的過程中。飛機發動機推力的功為 J；
（4）如該發動機此時的熱效率為40%，則此過程中發動機的推進效率 。組卷：212引用：1難度：0.4 -
24．某品牌電熱水壺的額定電壓為220V，額定功率為1200W。求：
（1）電熱水壺工作時應選用圖甲的孔插座，且電熱水壺工作時把電能轉化為能。
（2）在標準大氣壓下，該電熱水壺正常工作時將1.5L、初溫為20℃的水燒開，水吸收的熱量是多少？[c水=4.2×103J/（kg?℃）]
（3）若電熱水壺的加熱效率為80%，燒開這壺水需要多長時間？
（4）在用電高峰期，某同學關掉家里的其他用電器，只讓電熱水壺工作，觀察到家中如圖乙所示的電能表轉盤在6 min內轉了120轉，此電熱水壺的實際功率。組卷：13引用：1難度：0.5
