2023-2024學年山東省棗莊市滕州市育才中學九年級（上）第二次月考物理試卷（12月份）
發布：2025/7/13 10:0:5
一．單項選擇題（每題2分，共24分）
-
1．如圖是R1、R2兩電阻的U-I圖像。將R1、R2并聯后接入電路，結合圖中信息可知（ ?。?/h2>組卷：270引用：8難度：0.5 -
2．如圖所示，電源電壓U保持不變，滑動變阻器的最大阻值為R2，閉合開關S，當滑動變阻器的滑片在變阻器中點時，電壓表讀數為5V，當滑片滑到b端時，電壓表的讀數為3V，則R1、R2的阻值之比為（導體的電阻與導體的長度成正比）（ ?。?/h2>組卷：369引用：1難度：0.4 -
3．如圖所示的是科技小組同學設計的四種“環境溫度檢測”電路，其中R為熱敏電阻（用
表示），R的阻值是隨環境溫度的增大而增大，R0為定值電阻，電源電壓恒定不變。若當環境溫度升高時電表示數增大，則符合要求的電路是（ ）組卷：928引用：10難度：0.6 -
4．如圖所示電路，當S閉合后，電壓表V1的示數為4V，電壓表V2的示數為6V，電流表A的示數為1A，將R2、R3對換位置后，V1、V2、A三只表的示數均不變，則（ ?。?/h2>組卷：1137引用：6難度：0.4 -
5．甲、乙兩個電阻的U-I圖線如圖所示，若把兩個電阻串聯接在同一電路中，下列說法正確的是（ ?。?/h2>組卷：44引用：2難度：0.5 -
6．如表是曉紅在探究通過定值電阻的電流與其兩端電壓的關系的實驗中，得出的四組數據。由所學的知識可知，曉紅記錄的數據中，有誤的一組是（ ）
A B C D 電流（I/A） 0.10 0.15 0.30 0.25 電壓（U/V） 3.0 4.5 6.0 7.5 組卷：204引用：6難度：0.9 -
7．如圖所示的電路，閉合開關S，當滑片P向左移動時，下列說法正確的是（ ?。?/h2>組卷：53引用：2難度：0.4 -
8．如圖所示電路，電源電壓恒為6伏，L1標有“6V 7.2W”，L2標有“6V 3.6W”，忽略溫度對燈絲電阻的影響，下列說法錯誤的是（ ）組卷：12引用：1難度：0.5 -
9．在如圖所示的電路中，電源電壓保持不變，當開關由斷開到閉合，電流表兩次示數之比是1：5。閉合后，R1與R2的阻值之比和電壓之比分別是（ ?。?br />?組卷：382引用：4難度：0.5 -
10．關于聲現象，下列說法正確的是（ ?。?/h2>
組卷：191引用：3難度：0.8 -
11．如圖所示的電路中，電源電壓不變，閉合開關S，若將滑片P向右移動。則正確的是（ ?。?/h2>組卷：538引用：2難度：0.7 -
12．1千瓦時的電能可供標有“25W”的燈泡正常工作（ ?。?/h2>
組卷：55引用：2難度：0.9
二．填空題（每空1分，共12分）
-
13．“伏安法”可以用來測量電阻，也可以用來測小燈泡的實際功率。伏安法測電阻的原理是
；測電功率的原理是。（均用公式表示）組卷：42引用：3難度：0.7 -
14．家庭照明使用的燈泡已經經過三個階段的發展，圖1甲是白熾燈，圖1乙是節能燈，圖1丙是LED燈。我國從2012年10月1日起逐步淘汰白熾燈，提倡使用節能燈；從2014年10月1日起禁止銷售60瓦以上白熾燈。小明同學從相關資料中了解到100瓦白熾燈、20瓦節能燈與12瓦的LED燈的照明效果相當，并收集到這幾種照明用燈具的有關數據如下表一，試回答：
表一：
表二：燈泡類型 U額/V P額/W 白熾燈 220 100 節能燈 220 20 LED燈 220 12
（1）LED燈是由 （導體/半導體/絕緣體）材料制成的。相同亮度 LED燈 節能燈 12W 20W 18W 30W 36W 60W
（2）從表一可知，白熾燈逐漸被節能燈和LED燈替代，很大一部分原因是白熾燈和LED燈相比，消耗相同的電能 （白熾燈/LED燈）轉化成的內能較多；表一中白熾燈正常發光時的電流為 A.（結果保留2位小數），LED燈與白熾燈相比，在達到相同亮度的條件下，LED燈可以節約電能 %。
（3）小明想測量此LED燈的實際功率，他設計了兩種方案。方案一：只將該LED燈接入電路，記錄1min內電能表（如圖2所示）指示燈閃爍的次數n；方案二：只將該LED燈接入電路，用手機測出電能表閃爍1次的時間t。為了測量更準確，你選用方案 （一/二），此方案測出LED燈的實際功率為 （未知量用以上字母表示）。
（4）表二為LED燈與節能燈的對比廣告圖，如果廣告屬實，將一個額定功率為40W的節能燈替換成亮度相當LED燈，假設這盞燈日均工作10小時，一年（以360天計算），可以節約用電 度。組卷：94引用：1難度：0.6 -
15．小江為了延長樓道燈的使用壽命，將如圖所示的兩只燈泡串聯使用。他觀察兩燈發現乙燈的燈絲較 （選填“粗”或“細”），兩燈串聯使用時，該燈泡的亮度較 （選填“亮”或“暗”）。組卷：59引用：1難度：0.7 -
16．電流表或電壓表內部的電阻叫做內阻。有一只電流表的內阻是0.02Ω，允許通過的最大電流為3A，這個電流表（填“能”或“不能”）直接接在電壓為1.5V的電源上，這是因為。
組卷：28引用：4難度：0.9 -
17．公式I=
表示導體中的電流跟導體兩端的電壓成 比，跟導體的電阻成 比。UR
公式U=IR，此式只表明電路兩端的電壓U在數值上等于電路中的電流I和電阻R的乘積。電路的電壓由提供，不能說電壓與電流成正比，與電阻成正比。
公式R=此式只表明導體的電阻R在數值上等于導體兩端的電壓U與導體中的電流的比值。電阻是導體本身的一種性質，電阻的大小只取決于導體的 、和 ，不受 和 的影響。所以不能說電阻與電壓成正比，與電流成反比。UI組卷：45引用：1難度：0.5
三．實驗探究題（18題8分，19題12分，共20分）
-

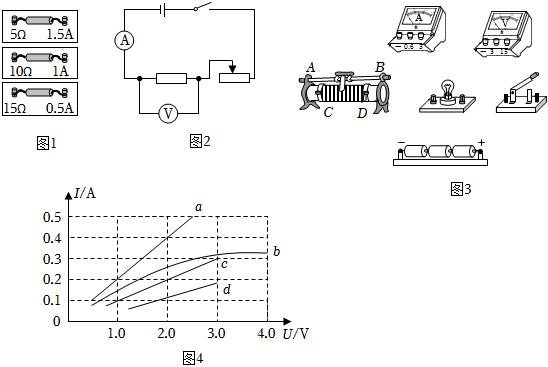

18．小明要分別測量如圖1所示的三個定值電阻和規格為“3.8V”小燈泡的阻值，電源電壓均為4.5V。
（1）請參照測定值電阻阻值的電路圖原理（圖2），用筆畫線代替導線，在圖3中連接測量小燈泡電阻的實物電路。
（2）正確連接電路后，若燈絲燒斷，閉合開關后電流表指針 偏轉，電壓表指針 偏轉。（均填“有”或“無”）
（3）小明根據實驗數據分別作出了a、b、c、d四條I-U圖象，如圖4所示。
①表示5Ω電阻I-U圖象的是 ，表示10Ω電阻I-U圖象的是 （選填字母序號）；
②表示小燈泡燈絲電阻的I-U圖象的是 （選填字母序號），你判斷的依據是 。組卷：190引用：2難度：0.5 -
19．在探究“電流與電阻的關系”的實驗中，小明連接的實物如圖1所示。實驗中使用了兩節新干電池。
（1）開關閉合前，小明發現電流表的指針在零刻度線左端，如圖2所示，其原因是 （填“A”或“B”）；
A．電流表沒調零
B．電流表正負接線柱接反了
（2）小明將5Ω電阻換成10Ω電阻，為保持電壓表示數不變，應將滑片向 （填“左”或“右”）移動；
（3）小明按正確的方法連接電路后，閉合開關，無論怎樣移動滑片，電流表有示數、電壓表的示數約為0V，實驗所用導線完好無損，則電路中出現的故障是 ；
（4）小明在做此實驗時，實驗數據如下表，分析表中數據不能得出“電流與電阻成反比”的結論，原因是 ；
（5）小明糾正錯誤后重新進行實驗，并根據得到的新數據描繪出I-R圖像如圖3所示，由圖像可知，他在實驗中控制電壓為 V。實驗次數 1 2 3 電阻/Ω 5 10 15 電流/A 0.3 0.2 0.14 組卷：7引用：1難度：0.5
四．計算題（共14分）
-
20．如圖的電路中，電源由4節新干電池串聯組成（燈絲電阻不變）。求：
（1）計算4節新干電池串聯后的電壓；
（2）當滑動變阻器R2的滑片P移到最右端，開關S、S1閉合時、S2斷開時，電流表的示數為0.5A，通過燈泡的電流為IL=0.2A。計算R1的電阻；
（3）當滑動變阻器R2的滑片P移到最左端，開關S、S2閉合、S1斷開時，電壓表的示數為3V，計算滑動變阻器R2的電阻。組卷：63引用：1難度：0.5 -
21．電阻式傳感器被廣泛應用與測力、測壓、稱重，它的核心部分是一只可變電阻，一同學用如圖甲所示電路研究某電阻式傳感器的特性，圖中R0為定值電阻，R為電阻式傳感器，閉合開關，當控制其阻值從0變?yōu)?0Ω，測得傳感器消耗的電功率與通過它的電流關系圖像如圖乙所示，已知電源電壓恒定不變。
（1）求P1的值。
（2）求電阻式傳感器R的最大電功率值。組卷：54引用：3難度：0.5
