2023-2024學年廣東省深圳高級中學九年級（上）第六次滾測物理試卷
發布：2025/7/13 10:0:5
一.單選題（共15小題，每題3分，共45分）
-
1．關于電阻，下列說法中正確的是（ ?。?/h2>
組卷：146引用：28難度：0.9 -
2．如圖所示，探究“電流跟電壓的關系”實驗中，下列說法不正確的是（ ?。?/h2>組卷：320引用：4難度：0.6 -
3．如圖所示電路，電源電壓不變，R0為定值電阻，R為滑動變阻器。閉合開關S，當滑片P從a點滑到b點過程中，電流表的示數從Ia變?yōu)镮b．下列各圖中，能表示這一過程中電壓表示數U與電流表示數I之間關系的是（ ?。?/h2>組卷：4454引用：35難度：0.7 -
4．在如圖甲所示的電路中，當閉合開關后，兩個電流表指針偏轉均為圖乙所示，則電阻R1和R2中的電流分別為（ ?。?/h2>組卷：2498引用：38難度：0.5 -
5．在如圖所示的電路中，電源電壓為6V且保持不變，只閉合開關S1，電流表示數為0.4A，再閉合開關S2，電流表示數變化了0.2A．則關于R2的阻值為
（ ?。?/h2>組卷：465引用：8難度：0.7 -
6．如圖所示的是科技小組同學設計的四種“環境溫度檢測”電路，其中R為熱敏電阻（用
表示），R的阻值是隨環境溫度的增大而增大，R0為定值電阻，電源電壓恒定不變。若當環境溫度升高時電表示數增大，則符合要求的電路是（ ?。?/h2>組卷：928引用：10難度：0.6 -
7．妮妮的新家中有150W的電視機一臺，300W的洗衣機一臺，100W的電冰箱一臺，2200W的柜式空調機一臺，250W的電腦一臺，800W的電飯鍋一只，40W的照明燈8盞，則安裝電能表時，選用以下哪一種電能表最合適（ ?。?/h2>
組卷：46引用：4難度：0.8 -
8．一位同學用如下圖所示的電路探究“電流與電阻的關系”。電源電壓不變，下表是實驗數據，若第四次實驗時將定值電阻的阻值由40Ω調為50Ω后就直接讀出電流表的示數，這個示數可能是（ ?。?br />R/Ω 10 20 30 40 50 I/A 0.6 0.3 0.2 0.15 組卷：1863引用：12難度：0.3 -
9．對下列圖片描述錯誤的是（ ?。?img alt src="http://img.jyeoo.net/quiz/images/202305/412/5a356441.png" style="vertical-align:middle" />
組卷：27引用：1難度：0.8 -
10．如圖所示電路，電源電壓不變，滑動變阻器上標有“2A 20Ω”字樣。下列四個圖像中，能正確表示開關S閉合后，通過燈泡L的電流I與滑動變阻器連入電路的電阻R的關系的是（ ?。?/h2>組卷：445引用：3難度：0.7 -
11．文瀾中學教室里采用光控開關自動調節LED燈的亮滅，對于教室里燈的亮度與總電阻及總電流的關系，下列說法正確的是（ ?。?/h2>
組卷：670引用：3難度：0.9 -
12．如圖所示，圖甲是某款即熱式電熱水龍頭，圖乙是它的電路原理圖，R1和R2是阻值分別為22Ω和44Ω的電熱絲。通過旋轉手柄改變與開關S接觸的兩個相鄰觸點，實現冷水、溫水、熱水擋的切換。則（ ）組卷：186引用：4難度：0.5 -
13．在學過歐姆定律后，同學們有以下認識，其中正確的是（ ）
組卷：243引用：6難度：0.8 -
14．小強在中國科技館的“科技與生活”展區，看了“光敏電阻”的展品，得知光敏電阻的阻值隨光照強度的增強而減小，于是他設計了如圖所示的電路。已知電路中電源電壓不變，R1為光敏電阻，R2為定值電阻。閉合開關S，電壓表和電流表均有示數，則當照射到R1上的光照強度減弱時，下列判斷中正確的是（ ）組卷：348引用：4難度：0.7 -
15．如圖甲所示的電路，閉合開關時，兩燈泡均能發光。電路中兩個完全相同的電壓表指針偏轉均如圖乙所示，則燈泡L1和L2兩端的電壓分別是（ ）
組卷：183引用：3難度：0.4
二.作圖題（共2小題，每題3分，共6分）
-
16．木板上裝著電鈴、燈泡各一個和一個電池組，另有兩只開關置于前、后門處。將木板裝在學校的傳送室里，值班人員要從鈴聲判斷是從后門來客；從鈴響燈亮知道是從前門來客。請你設計一個符合要求的電路，并畫出電路圖。組卷：73引用：1難度：0.4 -
17．家庭常用的電吹風既能吹冷風又能吹熱風。請你在圖中方框畫出電吹風的電路圖（用
兩只普通開關來控制電路（電吹風不能只發熱不吹風），發熱絲的符號用定值電阻的符號代替）。組卷：40引用：1難度：0.7
三.填空題（共3小題，每空2分，共14分）
-
18．寫出公式。一段電路中電流做功的電功公式
，電功率公式，焦耳定律公式。組卷：0引用：1難度：0.7 -
19．小明按如圖所示的電路圖正確連接電路，電阻R標有5Ω，燈L標有“3.8V 0.3A”。只閉合開關S，L發光，電流表A和A1示數均為0.24A，再將S1閉合，電流表A和A1示數仍為0.24A。你認為出現上述現象的原因是 ，寫出你的推理過程：。組卷：51引用：3難度：0.5 -
20．家庭電路中，電視機與電燈是 的（選填“串聯”或“并聯”）；電視機工作時消耗的是 能；額定功率為0.2千瓦的用電器正常工作2小時，耗電 度。
組卷：6引用：1難度：0.7
四.實驗探究題（共1小題，除了（1）③④問，其他空每空2分，共20分）
-

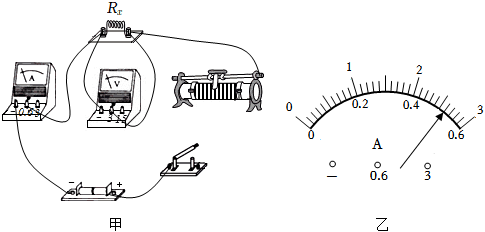

21．某實驗小組利用圖甲所示的電路測量未知電阻Rx的阻值。
（1）把圖乙的實物電路連接完整，要求滑動變阻器的滑片右移時電阻變小；
（2）檢查完畢后，閉合開關，調節滑動變阻器，電壓表的示數為2.6V，電流表的示數如圖乙所示，則定值電阻的阻值為 Ω；
（3）接下來，實驗小組調節滑動變阻器，又測出了幾組數據，這樣做的目的是 。組卷：13引用：1難度：0.6
五.計算題（共1小題，15分）
-
22．體重超標已影響了部分中學生的身心健康，為了動態監測學生的體重情況，班級科技創新小組設計了一臺由電流表改裝而成的簡易體重計，其電路如圖甲所示。已知電源電壓恒定，定值電阻R0=5Ω，R為壓敏電阻，其阻值與所受到的壓力關系如圖乙所示，電流表量程為0～0.6A，踏板重力不計，求：
（1）閉合開關S，當體重計空載時，電路中的電流為0.12A，電源電壓為多少？
（2）當體重計示數為600N時，電流表示數為多少？
（3）當某人站在該體重計踏板上，電流表示數為0.24A，則其所受重力為多少？
（4）此體重計所能測量的最大體重為多少？組卷：706引用：1難度：0.3
