2023-2024學年山東省煙臺市愛華雙語學校九年級（上）第三次質檢物理試卷（五四學制）
發布：2025/7/13 12:0:7
一、選擇題（1-10為單選題，每題2分；11-14為多選題，每題3分，漏選得2分。共32分）
-
1．電爐通電后電爐絲熱得發紅，而跟電爐聯著的銅導線卻不那么熱，因?yàn)椋ā 。?/h2>
組卷：37引用：4難度：0.9 -
2．在如圖所示電路中，電源電壓一定。當開關S由斷開到閉合時，下列說法正確的是（ ?。?/h2>組卷：23引用：5難度：0.9 -
3．定值電阻R1=30歐，與另一個定值電阻并聯后，要使電路的總電阻小于10歐，現在可供選擇的定值電阻有①40歐、②30歐、③10歐、④5歐各一個，那么所選的另一個電阻的阻值大小可以是（ ?。?/h2>
組卷：681引用：5難度：0.9 -
4．如圖所示，若將電流表與電壓表位置互換，當開關S閉合后，造成的后果是（ ?。?/h2>組卷：827引用：18難度：0.7 -
5．在測量小燈泡電阻的實驗中，小明設計了圖所示的三個電路圖，正確的是（ ）
組卷：676引用：7難度：0.9 -
6．如圖，運輸汽油的油罐車通常在地上拖一根鏈條，是為了防止靜電危害。其中鏈條的材質可能是（ ?。?br />
組卷：186引用：8難度：0.8 -
7．如圖所示，電源兩端的電壓恒定閉合開關S1，小燈泡發光，再閉合開關S2，則（不考慮燈絲電阻受溫度的影響）（ ?。?/h2>組卷：109引用：4難度：0.7 -
8．如圖所示，用A、B兩個金屬夾子將一根鉛筆芯接入電路中，當B夾子左右移動時，小燈泡的亮度會發生變化。下列關于這一裝置的說法中正確的是（ ?。?/h2>組卷：368引用：7難度：0.7 -
9．對于原子的組成，下列選項正確的是（ ?。?/h2>
組卷：38引用：6難度：0.9 -
10．分別標有“PZ220-100”、“PZ36-100”的甲、乙兩盞白熾燈，當它們正常發光時，相同時間內消耗的電能（ ）
組卷：736引用：11難度：0.9 -
11．如圖，電源兩端電壓保持不變，閉合開關S，在滑動變阻器的滑片P向右移動的過程中，下列說法正確的是（ ?。?/h2>組卷：1043引用：4難度：0.5 -

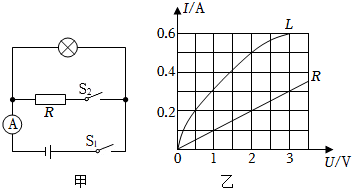

12．如圖甲所示的電路，電源電壓為2.0V保持不變，燈泡L和定值電阻R的電流與電壓的關系如乙圖所示，閉合開關S1、S2后，下列說法正確的是（ ）組卷：38引用：1難度：0.6 -
13．如圖所示電路，電源電壓恒定不變，R1=5Ω，滑動變阻器R2“□Ω，0.5A”（銘牌破損，最大阻值未知），燈泡的規格為“5V 2.5W”（忽略燈絲電阻的變化），電壓表量程為“0～3V”。只閉合開關S，將滑動變阻器R2的滑片移至最左端，燈泡恰好正常發光。在保證各電路元件安全的前提下，以下說法正確的是（ ?。?/h2>組卷：687引用：3難度：0.4 -

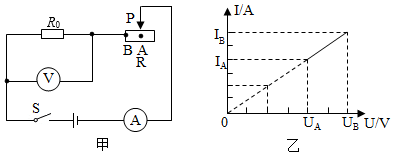

14．如圖甲所示，電源電壓恒為15V，電流表量程為“0～0.6A”和“0～3A”，R0為定值電阻，可選滑動變阻器的規格分別為“25Ω 2A”和“10Ω 3A”。P置于中點A，閉合開關S，電流表指針指到滿偏刻度的三分之二位置，然后將P從A移到最左端B，兩表示數的I-U關系圖象如圖乙所示。（ ?。?br />
組卷：268引用：5難度：0.3
二、填空題（每空1分，共15分）
-
15．如圖所示，閉合開關后，小燈泡L正常發光，功率為9W；現將定值電阻R與小燈泡L串聯后仍接在同一電源兩端，閉合開關后，R的功率為2W，則串聯后小燈泡L比正常發光時 ，小燈泡L的實際功率為 W。（小燈泡L的阻值不變，且R的阻值大于小燈泡L的阻值）組卷：99引用：5難度：0.5 -
16．如圖甲電路，閉合開關S后，兩個燈泡都能發光，圖乙為電流表A1指針的位置，如果電流表A2讀數是0.6A，則燈泡L1和L2（選填“并聯”或“串聯”），通過燈L1的電流為 A。組卷：95引用：5難度：0.6 -
17．如圖所示，電源電壓保持不變，R1的阻值為15Ω，只閉合開關S時電流表示數為0.4A，再閉合開關S1時電流表示數為0.6A，則電源電壓為V，電阻R2的阻值為Ω，電阻R2工作10min產生的熱量為J。組卷：97引用：3難度：0.5 -
18．如圖是電冰箱的壓縮機與照明燈泡連接的電路圖。由圖可知，壓縮機和燈泡是 聯的。當電冰箱的門“開”時，S2是 的。（選填“閉合”或“斷開”）組卷：529引用：6難度：0.7 -

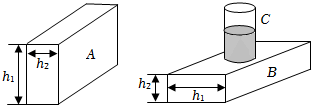

19．如圖所示，在水平地面上分別側放和平放著完全相同的兩塊磚A和B，在磚B上放有重力不計的圓柱形薄壁容器C（不考慮容器的厚度），C中裝有水，密度為ρ水，磚A和B的密度均為ρ、上表面到水平地面的距離分別為h1和h2，容器C與磚B和磚B與地面的接觸面積分別為SC、SB，且SC=SB，已知磚B和磚A對地面的壓強相等，則磚A對地的壓力為 ，薄壁容器C中水的深度為 。（用題中所給的字母表示）18組卷：18引用：1難度：0.4
三、畫圖簡答題（21題3分，22題6分，共9分）
-
20．家用電冰箱主要由壓縮機照明燈組成，請你在方框內畫出家用電冰箱的電路圖。
組卷：15引用：1難度：0.5 -
21．福建省地處沿海，風力資源豐富，如圖甲是某地風力發電的外景。風力發電機組主要由風機葉片和發電機組成，但是風力是一把雙刃劍。2020年第一號臺風“黃蜂”，8日凌晨今年第19號臺風“黃蜂”已升級為超強臺風?？焖僭鰪?qiáng)，中心附近最大風力有17級以上（68m/s）。因福建全省沿海正值天文大潮期，受“黃蜂”和冷空氣共同影響，9日至10日，閩江口以南和臺灣海峽風力7～8級，陣風9級，短時陣風10級。10日中午起，閩外、溫外、釣魚島漁場和閩東漁場東部風力逐漸增強，11日最大風力8級陣風9～10級。閩東漁場東部風力7～8級，陣風9～10級。10日下午～12日，閩外漁場、閩東漁場、閩中漁場和釣魚島海域?qū)⒂芯薜娇窭?；全省沿海將?0～80cm風暴增水，各潮位站高潮位達到黃色警戒潮位。閱讀完短文后，請回答下列問題：
（1）風力發電利用的是風能，風能是清潔的、（選填“可再生”或“不可再生”）能源。
（2）風機葉片具有質量輕、強度高、耐磨損等性能，通常用密度 （選填“大”或“小”）、硬度大的復合材料制成；葉片形狀像飛機的機翼，若葉片位置和風向如圖乙所示，由于葉片下方流速小，壓強 （選填“大”或“小”），從而產生 差，使葉片旋轉。
（3）某風力發電機的輸出功率與風速的關系如圖丙所示，由圖像可以知道，當風速在v2到v3之間時，風速越大，發電機組的電功率 。
（4）臺風具有這么大的破壞力，讓人們拉響警報，主要原因是：臺風的速度大，（選填“動能”或“勢能”）大，導致破壞力強。組卷：22引用：1難度：0.5
四、實驗探究題（23題9分，24題7分，25題8分，共24分）
-

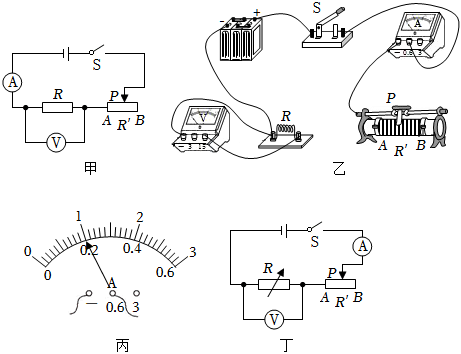

22．在“探究電流與電阻的關系”時，小李同學用如圖甲的電路進行實驗：電流表（0～0.6～3A）、電壓表（0～3～15V）、定值電阻R（10Ω、15Ω、20Ω、30Ω、40Ω各一個）、滑動變阻器R′（0～50Ω）、電源（8V）、開關、導線若干。
（1）按圖甲，開關閉合前，滑動變阻器的滑片P應置于 端（選填“A”或“B”）。
（2）請用筆畫線代替導線，將乙圖中實物電路連接完整（導線不得交叉）。
（3）某次實驗時電流表的示數如圖丙，則電流表示數為 A。
（4）小李分別將不同阻值的定值電阻接入，通過實驗，在電流表使用無誤的情況下，收集測量數據，記錄表格如表。發現通過導體的電流與電阻不成比例。原因可能是 。

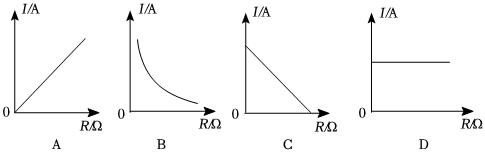

（5）下列圖像中，能大致反映本實驗中電流I與電阻R之間關系的是 。實驗次數 1 2 3 電阻R/Ω 5 10 20 電流I/A 0.30 0.20 0.12
（6）另一同學小王用電阻箱
（可在0～999.9Ω范圍內調節電阻值大小，且能讀數的變阻器）來代替電阻R，將圖甲電路改進為如圖丁的電路，你認為他這個方案是否可行？（選填“可行”或“不可行”）。組卷：35引用：1難度：0.6 -
23．用電流表和電壓表測量小燈泡的電功率。
原理 電功率的計算公式：。 器材 電源、導線、開關、小燈泡（“2.5V0.3A”）、電流表、電壓表、。 電路圖
方法與步驟 ①按圖連接電路，連接過程中開關要 ，滑動變阻器的滑片調到阻值 處。
②閉合開關，調節滑動變阻器的滑片，使電壓表示數為小燈泡的 電壓，記下此時的電流I，觀察小燈泡的發光情況，填入表格。
③向 調節滑片，使電壓略高于 電壓，記下此時的電流值I；再向
調節滑片，使電壓略低于額定電壓，記下此時的電流值I，填入表格。
④算出小燈泡的電功率值，比較得出小燈泡的電功率與發光情況的關系。現象與表格
實驗次數 U/V I/A P/W 小燈泡亮度 1 2.2 0.27 0.594 暗 2 2.5 0.3 正常發光 3 2.7 0.32 0.864 結論 ①當U實=U額時，小燈泡 發光；當U實U額時，小燈泡亮度比正常工作時亮；當U實U額時，小燈泡亮度比正常工作時 。
②小燈泡的亮度由 決定，隨著兩端電壓的增大而 。組卷：0引用：1難度：0.6 -
24．小明用“伏安法”測量一個定值電阻Rx的阻值（約為20Ω左右）。實驗器材有：定值電阻Rx、電壓表（量程0～3V和0～15V）、電流表（量程0～0.6V和0～3A）、滑動變阻器（20Ω 1A）、開關、學生電源各一個，導線若干。
（1）“伏安法”測電阻的原理是。
（2）如圖a所示是“伏安法”測電阻的實驗電路圖，圖中甲、乙為兩個電表，其中甲為表；
（3）本實驗電源電壓選用12V，電壓表應選用量程，電流表選用0～0.6A量程；連接如圖b所示的電流表時，應使電流從“”接線柱流入電流表；
（4）閉合開關后，發現電壓表的示數約為6V，電流表示數為零；移動滑動變阻器滑片，電壓表示數有明顯變化，但電流表示數始終為零，則發生故障的元件是；
（5）排除故障后，接通線路，移動滑動變阻器滑片，當電流表的示數如圖b所示時，通過電阻Rx的電流大小是A；
（6）經多次測量，小明由實驗數據繪制得如圖c所示的U-I圖象，由圖象可知：電阻Rx=Ω（保留1位小數）
（7）在物理實驗中，經常要對物理量進行多次測量，下列實驗與本次實驗進行多次測量的目的相同的是（填序號）。
A．用刻度尺測量物理課本的長與寬
B．探究杠桿的平衡條件
C．測量小燈泡的電功率。組卷：1113引用：3難度：0.3
五、計算題（每題12分，共24分）
-

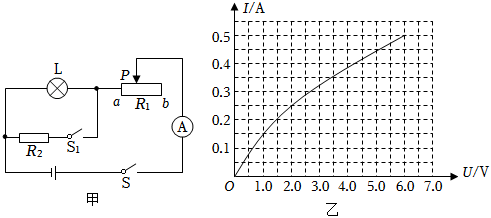

25．如圖甲所示，電源電壓保持不變，R2是定值電阻，R1是最大阻值為16Ω的滑動變阻器.小燈泡L上標有“6V，3W”，其電流與電壓的關系如圖乙所示。
（1）求小燈泡正常發光時的電阻；
（2）閉合開關S、S1，滑動變阻器滑片在a端時，小燈泡恰好正常發光，電流表示數為0.9A，求R2的電功率；
（3）閉合開關S，斷開S1，求燈泡在1min內消耗電能的最小值。組卷：66引用：1難度：0.4 -
26．如圖所示，把15Ω的電阻R1和10Ω的電阻R2并聯起來。閉合開關S后，電流表的示數為0.3A．求：
（1）電源電壓；
（2）通過電阻R1的電流。組卷：558引用：5難度：0.5
