2023-2024學年湖南省邵陽市新寧縣九年級（上）期末物理試卷
發布：2025/7/13 23:0:5
一、選擇題（24分）
-
1．《論衡》中記載：“司南之杓，投之于地，其柢指南”。如圖所示，這是我國古代四大發明之一的指南針（司南）。下列說法正確的是（ ?。?/h2>組卷：237引用：2難度：0.7 -
2．如圖為手壓式自發電手電筒，該手電筒的特點是不需要任何外接電源或電池，只需用手反復按壓發電手柄，就可以為小燈泡持續供電，是居家、野營的必備佳品。下列哪個裝置同“手壓式自發電手電筒”的原理相同（ ?。?/h2>組卷：103引用：1難度：0.8 -
3．如圖為探究“焦耳定律”的實驗裝置。兩個透明容器中密封著等量的空氣，U形管中液面高度的變化反映密閉空氣溫度的變化。將容器中的電阻絲R1、R2串聯在電路中，且R1＜R2。下列說法正確的是（ ?。?br />
組卷：116引用：1難度：0.7 -
4．如圖所示是“玉兔號”月球車與“嫦娥三號”著陸器分離過程中，“玉兔號”從“梯子”開上月面的情景。下列說法中不正確的是（ ?。?/h2>組卷：15引用：2難度：0.7 -
5．現在一般標準住宅戶內配電系統都使用了空氣開關、漏電保護器、三孔插座等設備，有一配電系統如圖所示，下列說法正確的是（ ?。?/h2>組卷：217引用：3難度：0.7 -
6．如圖，在A、B兩點間先后接入下列物體，閉合開關后，能夠使小燈泡發光的是（ ?。?/h2>組卷：174引用：4難度：0.7 -
7．如圖所示，在探究并聯電路中電流電壓規律的實驗中，閉合開關S后，發現L1比L2亮。則（ ?。?/h2>組卷：1197引用：15難度：0.7 -
8．如圖所示，電源電壓為6V保持不變，閉合開關S，電壓表示數為2V。下列說法正確的（ ）組卷：149引用：1難度：0.5 -
9．下列數據最接近實際的是（ ?。?/h2>
組卷：106引用：38難度：0.9 -
10．某家庭電路中，已有兩盞燈正常發光，如果再使用一個電熨斗，則該電路的（ ）
組卷：76引用：16難度：0.7 -
11．下列對各物理量的估算中，不恰當?shù)氖牵ā 。?/h2>
組卷：81引用：4難度：0.8 -
12．“工夫茶”是融精神、禮儀、茶技藝為一體的茶道形式。如圖是泡“功夫茶”用的電茶爐，下列說法正確的是（ ）組卷：83引用：3難度：0.8
二、填空題（9分）
-
13．如圖，電源電壓恒定不變，若要燈泡L和滑動變阻器R串聯，則只需要閉合開關 ，此時將滑片P由圖中位置向右移動，燈泡L的亮度 （選填“變亮”“變暗”或“不變”）；閉合開關S1和S3，斷開S2，將滑片P由圖中位置向右移動，燈泡L的亮度 （選填“變亮”、“變暗”或“不變”）。
組卷：67引用：3難度：0.7 -
14．伏安法：用電壓表測出待測電阻兩端的
，用電流表測出通過待測電阻的，計算出電阻值。伏安法測電阻的原理R=。組卷：7引用：1難度：0.9 -

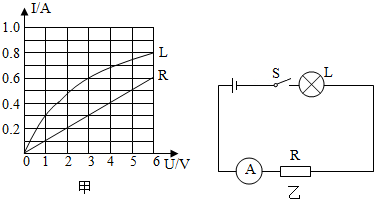

15．如圖所示是電阻R和燈泡L的I-U圖象，由圖甲可知，電阻R的阻值是 Ω，將電阻R和燈泡L接在圖乙電路中，開關S閉合，電流表示數為0.3A，則電源電壓為 。
組卷：655引用：10難度：0.7 -
16．在如圖所示的電路中，電源電壓保持不變，所有元件均完好。閉合開關S，向左移動滑動變阻器的滑片P時，電壓表V與電流表A示數的比值將 。將滑片P移至最右端后，斷開開關S，電壓表V的示數將 。（均選填“變大”、“不變”或“變小”）組卷：54引用：3難度：0.7
三、實驗題（16分）
-
17．小希在測額定電壓為2.5V的小燈泡電阻時，設計了如圖甲的電路圖。
（1）用伏安法測電阻的原理是：。
（2）實驗時，小希按電路圖連接了電路，電路連接無誤后，閉合開關，發現燈泡不發光，電流表指針不發生偏轉，電壓表指針有偏轉，請幫她找出故障的原因
A．小燈泡短路 B．電源接觸不良
C．小燈泡斷路 D．電流表內部短路
（3）排除故障后，小希通過實驗測量了多組實驗數據并畫出了I-U圖象，如圖乙所示。小燈泡正常發光時的電阻為Ω。
（4）選取圖象中的三組數據，通過計算后發現電阻值相差較大，你對這一現象的解釋是。組卷：14引用：2難度：0.5 -
18．用圖甲所示裝置“比較不同液體吸熱升溫特點”。在兩個相同燒杯中分別加入初溫、體積相同的水和食鹽水，用兩個相同的酒精燈分別加熱直到沸騰。
（1）酒精燃燒過程中是把能轉化為能。
（2）若酒精燈中的酒精燃燒了三分之一，則其熱值會。
A．變?yōu)樵瓉淼娜种?nbsp; B．變?yōu)樵瓉淼娜种?nbsp; C．不變
（3）實驗中加熱食鹽水到沸騰需要的時間更長，說明食鹽水吸收的熱量比水（選填“多”或“少”）。
（4）能否僅由“加熱食鹽水到沸騰需要的時間更長”得出食鹽水比熱容大的結論？答：（選填“能”或“不能”），其原因是實驗中沒有保持和相同。組卷：46引用：1難度：0.6 -
19．小明同學對串聯電路中電壓的規律進行了探究
【猜想與假設】串聯電路總電壓等于各用電器兩端的電壓之和
【設計與進行實驗】
①按圖所示的電路圖連接電路。
②閉合開關，排除故障，用電壓表測出L1兩端的電壓。
③在測L2兩端的電壓時，小明為了節省時間，采用以下方法：電壓表所接的B接點不動，只斷開A接點，并改接到C接點上。
④測出AC間的電壓，得出結論。
【交流與評估】
（1）在拆接電路時，開關必須 。
（2）閉合開關，發現電壓表示數為零，則小燈泡的故障可能是 ，排除故障后又發現電壓表指針偏轉幅度很小，可能的原因是 。
（3）小明用上面的方法能否測出L2兩端的電壓？，為什么？。
（4）方法改進后，測出AB、BC、AC間的電壓記錄在表格中，小明分析實驗數據得出結論：串聯電路總電壓等于各用電器兩端電壓之和。此實驗在設計方案上存在的不足之處是 。改進方法 。UAB/V UBC/V UAC/V 2.4 1.4 3.8 組卷：75引用：2難度：0.5
四、作圖題（12分）
-
20．按照圖甲所示的電路圖，將圖乙中各個元件連接起來。
組卷：276引用：4難度：0.7 -
21．請在圖中用筆畫線代替導線，并且用一個開關同時控制二孔、三孔的插座，將其正確地連接在家庭電路中。組卷：153引用：1難度：0.8
五、計算題（24分）
-
22．如圖所示，R1的阻值為15Ω，電源兩端電壓為6V恒定不變，兩電流表的量程均為0～0.6A。閉合開關S，滑動變阻器滑片移至最右端時，電流表A1的示數為0.1A，求：
（1）滑動變阻器R2的最大阻值。
（2）電流表A的示數。
（3）滑動變阻器R2允許連入電路的最小阻值。組卷：572引用：5難度：0.5 -
23．市面上的電熱水壺大多具有加熱和保溫功能。小明了解到壺內加熱體由兩個阻值相同的發熱電阻R1、R2組成，并對家里的電熱水壺進行觀察，其部分名牌如表所示。通電7min后將初溫為20℃的1kg水加熱到100℃，請你結合他的調查研究，完成下列問題。【水的比熱容c=4.2×103J/（kg?℃），R1、R2電阻不受溫度影響】求解下列問題：
（1）請在虛線框內畫出電熱水壺內部的電路圖；產品 EH-22 額定電壓 220V 加熱功率 1100W 保溫功率 容量 2L
（2）水吸收的熱量；
（3）保溫擋工作時的電流。組卷：22引用：1難度：0.5
