2022年廣東省深圳市中考物理模擬試卷（4）
發布：2025/7/14 1:0:4
一、單項選擇題（本題共5小題，每題2分，共10分）
-
1．書法教育是對中小學生進行書法基本技能的培養和書法藝術欣賞，是傳承中華民族優秀傳統文化，培養愛國情懷的重要途徑。如圖所示，在某次書法課上，小明同學在水平桌面上平鋪一張白紙，然后在白紙的左側靠近邊緣處放鎮紙，防止書寫過程中白紙在桌面上打滑。書寫“一”字時，在向右行筆的過程中鎮紙和白紙都處于靜止狀態。則（ ?。?/h2>組卷：1389引用：6難度：0.7 -
2．炎熱夏天，人們通常會在裝有水的玻璃杯中放入冰塊，如圖所示是小明將一塊放入水中后靜止時的情景，下列說法正確的是（ ?。?/h2>組卷：723引用：2難度：0.7 -
3．在學校、醫院和科學研究部門附近，有如圖所示禁鳴喇叭的標志。在下列措施中，與這種控制噪聲的方法相同的是（ ?。?/h2>組卷：963引用：33難度：0.9 -
4．我國載人神舟飛船返回艙的表面有一層叫做“燒蝕層”的物質（如圖 所示），可以在返 回大氣層時保護返回艙不因高溫而燒毀。燒蝕層能起這種作用，除了它的隔熱性能外，還主 要由于（ ）組卷：335引用：1難度：0.9 -
5．如圖，枯井中的青蛙位于井底O點“坐井觀天”，下圖中青蛙通過井口觀察范圍正確的是（ ?。?/h2>組卷：1861引用：71難度：0.9
二、雙選題（有錯選不得分、有漏選得1分，本題共5小題、每題2分，共10分）
-
6．如圖所示，對于課本上的四個實驗，下列說法正確的是（ ）
組卷：27引用：3難度：0.5 -
7．如圖所示，描述的四個物理過程，下列有關分析正確的是（ ）
組卷：31引用：1難度：0.8 -
8．關于如圖電路的判斷，正確的是（ ）
組卷：60引用：1難度：0.7 -

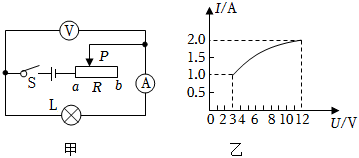

9．在如圖甲所示的電路中，電源電壓保持不變，開關S閉合，圖乙是將滑動變阻器的滑片由a端向b端移動的過程中小燈泡的I-U圖象（小燈泡的額定電壓為12V）。下列判斷正確的是（ ?。?/h2>組卷：32引用：1難度：0.5 -
10．如圖是我國首艘自主設計建造的大型兩棲攻擊艦——075型兩棲攻擊艦，關于該艦正式服役后的相關說法錯誤的是（ ）組卷：17引用：1難度：0.6
三、作圖題（本題共3小題，每題2分，共4分）
-
11．如圖，請畫出圖中凸透鏡折射光線對應的入射光線。
組卷：30引用：5難度：0.5 -
12．如圖，請根據安全用電的原則，將三孔插座、保險絲、燈泡、開關正確連入到家庭電路中。組卷：134引用：3難度：0.8 -
13．通電螺線管左側有一個條形磁體，閉合開關后，能自由轉動的小磁針靜止在如圖所示的位置。請你：
（1）在括號中標出電流表上方接線柱的正負情況（用“+”或“-”表示）；
（2）標出a點磁感線方向；
（3）在括號中標出小磁針靜止時右端的磁極（用“N”或“S”表示）。組卷：305引用：2難度：0.6
四、填空及實驗探究題（本題共8小題，每空1分，共22分）
-
14．把質量相同、材料不同的兩個金屬塊甲和乙，加熱到90℃，然后分別投入兩杯初溫都是25℃、質量也相同的水中，過了一段時間后，發現投入金屬塊乙的杯內水溫較高（整個過程忽略能量損失），那么可以斷定甲、乙兩種金屬的比熱容c甲c乙（填“＞”、“=”或“＜”）。
組卷：214引用：3難度：0.5 -
15．如圖所示，小星利用鐵架臺、帶有刻度的杠桿、細線、彈簧測力計、若干鉤碼（每個鉤碼重均為0.5N）等實驗器材，來探究杠桿的平衡條件。
（1）實驗前，小星觀察到杠桿如圖甲所示，為了使杠桿在水平位置平衡，應將杠桿右側的平衡螺母向 （選填“左”或“右”）調節。
（2）使杠桿在水平位置平衡的目的是便于測量 。
（3）如圖乙所示，小星用彈簧測力計替代鉤碼，在B點豎直向下拉，然后將彈簧測力計逐漸向右傾斜，要使杠桿仍然在水平位置平衡，則彈簧測力計的示數將逐漸 （選填“變大”或“變小”）。
（4）在實驗中，改變力和力臂的大小得到多組數據的目的是 （填序號）。
A．避免偶然性，使實驗結論具有普遍性
B．多次測量取平均值減小誤差
C．使測量數據更準確組卷：70引用：2難度：0.8 -
16．小明想知道某品牌果醋的密度，于是他和小紅用天平和量筒做了如下實驗：
（1）將天平放在水平臺上，把游碼移至標尺的零刻度線處，發現指針在分度盤上的位置如圖甲所示，要使橫梁平衡，應將平衡螺母向 調，直至橫梁平衡。
（2）往燒杯中倒入適量的果醋，測得燒杯和果醋的總質量為106g。
（3）將燒杯中部分果醋倒入量筒，如圖乙；再測出燒杯和剩余果醋的質量，如圖丙。
（4）算出果醋的密度為 kg/m3。
（5）若在步驟（3）時，不慎將少量果醋沾在量筒口的內壁上，則測得的果醋密度將會 （填“偏小”“不變”或“偏大”）。組卷：143引用：5難度：0.5 -
17．用如圖甲所示的電路測量未知電阻Rx的阻值（阻值約為10Ω），電源電壓為3V。
（1）請用筆畫線代替導線，將電路連接完整。要求：滑動變阻器的滑片向右滑動時，電流表的示數變小。（導線不允許交叉）
（2）電路連接完成后，閉合開關，發現電流表有示數，電壓表無示數，出現此現象的原因可能是 （寫出一種原因即可）。
（3）排除故障后，閉合開關，移動滑動變阻器的滑片至某一位置，電壓表示數為2.7V，電流表示數如圖乙，則未知電阻Rx=。實驗中通過移動滑片位置得到多組實驗數據計算出Rx的平均值，這樣做的目的是為了 。
（4）另一組同學利用圖丙所示電路也完成了該實驗。電源電壓不變，滑動變阻器的最大阻值為R0，a、b為滑動變阻器兩端點，請把實驗步驟補充完整。
①閉合開關S，移動滑動變阻器滑片P至a端，讀出電壓表示數U1；
②閉合開關S，，讀出電壓表示數U2，則待測電阻的表達式Rx=（用R0、U1、U2表示）。組卷：202引用：2難度：0.5 -
18．為了監測超速行駛的違法行為，公路上常常設置有超聲波測速儀，如圖為某公路直線路段的一處測速儀，測速儀能發射和接受超聲波。當行駛的小轎車距離測速儀sOA=75m時（如圖甲），測速儀向小車發出超聲波，超聲波“追上”小轎車時，小轎車剛好運動到B點（如圖乙）。測速儀從發出超聲波到接收反射回來的超聲波，超聲波傳播的路程s1=170m。已知此路段限速為120km/h,超聲波的速度為340m/s。求：
（1）超聲波傳播s1=170m的路程所用時間t1；
（2）小車運動的路程sAB；
（3）小車的速度并判斷小車在此路段是否超速。組卷：286引用：5難度：0.5 -
19．電梯是一種用于多層建筑乘人或載物的運輸工具。電梯的簡易結構如圖甲所示，電梯轎廂和配重分別掛在主電動機的兩側，在電梯半載時（半載指最大載重的一半），轎廂總重和配重的重力基本相等。滿載上升時，主電動機提供動力，驅動轎廂。某商業大廈安裝的觀光電梯（該商業大廈每天營業時間為12h），其相關參數如表：
為了安全，電梯設置了超載自動報警系統，其工作原理如圖乙所示，控制電路的電源電壓U為12V，壓力傳感器的電阻R與所受壓力F的關系圖象如圖丙所示，電磁繼電器阻值可忽略。當控制電路中的電流大于0.2A時，會啟動警報系統，同時無論如何按壓電梯控制器，門電動機均不工作。額定電壓/V 220 額定運行功率/kW 25 待機功率/kW 1 最大載重/N 4000 轎廂質量/kg 500
（1）為便于觀光，電梯的外壁采用玻璃材料，主要是因為玻璃有較好的性。
（2）該觀光電梯配重的重力約為N。
（3）下列有關該電梯的說法中，正確的是。
A．主電機與鋼絲繩之間的摩擦為有害摩擦
B．超載自動報警系統中電磁鐵的右端為S極
C．電梯滿載上行時，電動機需順時針轉動
D．報警電鈴的工作原理是電磁感應
（4）控制電路中R0=Ω．若使用一段時間，電梯未滿載就報警，則說明R0的阻值變（選填“大”或“小”）。
（5）若該商業大廈每天電梯運行時間為3.5h,設電梯均在額定功率下運行，則該觀光電梯平均每天耗電kW?h。組卷：152引用：1難度：0.5 -
20．如圖甲為某電梯的簡圖，其部分工作原理如圖乙所示，R是一個壓敏電阻，加在壓敏電阻R上的壓力增大時，它的阻值減小，當控制電路中的電流表達到設定值時超載電鈴報警。
（1）動觸點K與A、B觸點中的哪一個接觸時電鈴報警？
（2）壓敏電阻R的阻值隨著壓力的變化規律如圖丙所示，當控制電路中的電流達到0.06A時，銜鐵被吸下，報警電鈴響起，求此時R的大小及這部電梯設計的最大載重是多少？（電磁鐵線圈的電阻不計）
（3）電梯自重500kg,帶動電梯升降的電動機
上標有“220V 10kW”的字樣。當電梯載重500kg時，中途勻速運行10s內上升了10m,則此過程電動機將電能轉化為機械能的效率是多少？（g取9.8N/kg）組卷：30引用：2難度：0.5 -
21．小明家新購買了一輛小汽車，小明通過查閱資料及使用說明書得知小汽車的部分數據如表所示，其中經濟耗油量：“（90km/h）10L/100km”，是指小汽車以90km/h的速度行駛100km,消耗汽油10L。
（1）給汽車提供動力的是發動機的 沖程。小汽車行駛一段路程后油箱中汽油減少，剩余汽油的熱值 （選填“變大”、“變小”或“不變”）。燃油 汽油 油箱容積V/L 40 燃油熱值q/（J?kg-1） 4.5×107 發動機輸出功率P/kW 22.5 空車質量m/t 1.5 經濟耗油量 （90km/h）10L/100km
（2）小汽車以90km/h的速度行駛100km發動機做的功是多少？
（3）小汽車以90km/h的速度勻速行駛過程中，發動機的效率是多少？（ρ汽油=0.8×103kg/m3，q汽油=4.5×107J/kg）組卷：15引用：1難度：0.5
