2018-2019學年山東省濱州市陽信縣九年級（上）期末物理試卷
發布：2025/7/14 1:0:4
一、選擇題（本大題包括15小題，共48分．1-12小題為單選題，每小題只有一個選項最符合題意，選對每小題得3分；13-15小題為不定向選擇題，每小題至少有兩個選項符合題意，全選對得4分，選對但不全得2分，錯選或不選均均得0分．）
-
1．直流電動機能持續轉動，主要是因為（ ）
組卷：25引用：4難度：0.8 -
2．用電流表測量通過燈泡L中的電流和用電壓表測量燈泡L兩端的電壓，在如圖所示的四個電路中，電流表或電壓表連接正確的是（ ?。?/h2>
組卷：170引用：3難度：0.9 -
3．下列用電器把電能主要轉化為機械能的是（ ?。?/h2>
組卷：595引用：11難度：0.8 -
4．一個單缸四沖程柴油機的飛輪轉速是2400r/min,則此柴油機每秒鐘內完成（ ?。?/h2>
組卷：84引用：3難度：0.7 -
5．如圖所示，電源電壓不變，當滑動變阻器的滑片向b端移動的過程中，下列說法正確的是（ ）組卷：120引用：6難度：0.7 -
6．發射衛星的火箭使用的燃料主要是液態氫，這是利用了氫燃料的（ ）
組卷：62引用：2難度：0.7 -
7．神舟十五號宇航員費俊龍、鄧清明和張陸在中國太空空間站天宮一號向全國人民送了“2023年春節祝?！?，關于他們的聲音，下列說法正確的是（ ?。?/h2>
組卷：93引用：1難度：0.8 -
8．如圖所示電路，閉合開關S1、S2，小燈泡L1和L2均正常發光，兩電表都有示數。下列判斷正確的是（ ?。?/h2>組卷：517引用：4難度：0.5 -
9．家用電冰箱中有電動機和照明燈泡。電動機和照明燈泡既能單獨工作又能同時工作。如圖所示是電冰箱的電路圖，其中正確的是（ ）
組卷：7引用：1難度：0.7 -
10．如圖所示，是將冷水與熱水相混合時，溫度隨時間的變化圖象。（在熱傳遞過程中忽略熱量的損失）由圖中所給的信息可知，冷熱水的質量與吸放熱之比分別是（ ）組卷：640引用：11難度：0.7 -
11．通過導體A、B的電流與其兩端電壓的關系如圖所示，以下說法正確的是（ ）組卷：618引用：5難度：0.5 -
12．“注意安全，珍惜生命”是大家共同的心愿。下列這些在生活中的做法，符合安全用電原則的是（ ?。?/h2>
組卷：49引用：2難度：0.9 -
13．下面所述案例是物理學知識在生活中的廣泛應用，其中說法正確的是（ ?。?/h2>
組卷：91引用：2難度：0.5 -
14．如圖所示為一種溫度自動報警器的原理圖，圖中的水銀溫度計在制作時，玻璃管中封入了一段金屬絲，電源和金屬絲相連，當溫度達到設定值，電鈴報警。下列說法正確的是（ ?。?/h2>組卷：162引用：2難度：0.6 -
15．對于家庭電路中的空氣開關的作用，以下說法正確的是（ ）
組卷：535引用：1難度：0.4
二、填空題（本大題共2小題，每空1分共6分）
-
16．信陽毛尖作為中國四大名茶之一，具有“細、圓、光、直、多白毫、香高、味濃、湯色綠”的獨特風格，具有生津解渴、清心明目、提神醒腦、去膩消食等多種功效。泡茶時能聞到濃濃茶香，這是 現象，溫度越 ，茶香越濃。拿起杯蓋，杯蓋內表面會沾有很多小水珠不掉落，這說明分子間存在 （填“引力”或“斥力”）。
組卷：40引用：2難度：0.5 -
17．如圖是教材上“家庭實驗室”的一個探究活動，王同學在玻璃試管里，裝上一小半試管的沙子，將溫度計插在沙子中。用力晃動試管十余下，發現溫度計示數變大了，這說明沙子的內能（選填“增大”、“減小”、“不變”），這主要是通過的方式改變沙子的內能。
組卷：74引用：6難度：0.8
三、作圖、實驗與探究題（本大題共4小題，18題4分，19題9分，20題8分，21題5分，共26分）
-
18．在圖中，根據通電螺線管的N極，標出磁感線的方向及電源的正極。組卷：90引用：6難度：0.7 -
19．用如圖甲所示的電路測量小燈泡的電阻，小燈泡正常工作時的電壓為2.5V（超出正常工作電壓容易損壞小燈泡）。
（1）按照要求正確組裝電路，閉合開關。移動滑片到某一位置，電壓表的示數如圖乙所示，要測量燈泡正常工作時的電流，應將圖甲中滑動變阻器的滑片向 （選填A(yù)或B）端移動，使電壓表的示數為 V，記錄此時電流表示數，計算出燈泡正常發光時電阻；
（2）移動滑片，記下多組數據，并繪制成圖丙所示圖像；
（3）用該燈泡和電壓表，測未知電阻Rx的阻值，電路圖如圖丁。步驟如下：
①只閉合S0、S1，移動滑片，使電壓表示數為1V，由圖丙可知燈泡的電流為 A；
②保持滑片位置不變，只閉合S0、S2，電壓表示數為2.6V；
③Rx的阻值為 Ω。組卷：206引用：1難度：0.9 -
20．某校九年級一班物理興趣小組的同學，學習了磁現象的知識后，深受物理學家奧斯特和法拉第科學探索精神的影響，懷著極大的興趣對下列實驗進行了探究。

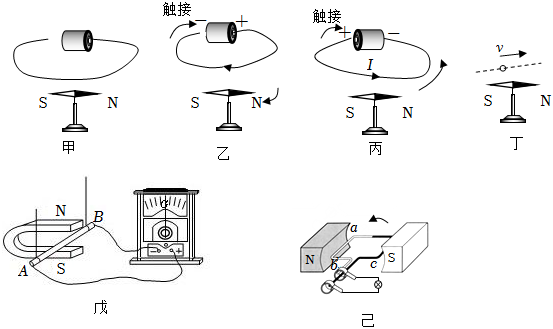

（1）如圖甲，將小磁針放在南北方向的直導線正下方，小磁針靜止，N極指向北。如圖乙觸接電源，小磁針的N極向紙外偏轉。斷開連接后，小磁針恢復到圖甲位置。如圖丙，將電源正負極對調，再次觸接電源，小磁針的N極向紙內偏轉。則：
①通電導線周圍存在磁場，且磁場的方向與 有關。
②斷開電源后，小磁針恢復到圖甲狀態，這是因為小磁針受到了 的作用。
③如圖丁所示，高速電子束飛過小磁針上方時，小磁針將發生如圖 所示方向的偏轉，原因是 。
（2）利用圖戊所示的裝置，讓閉合電路中的一部分導體AB在磁場中運動，觀察電流表指針的偏轉情況，記錄在表中。已知當電流從電流表的左側接線柱流入時，指針向左偏轉；從右側接線柱流入時，指針向右偏轉。
根據表中記錄的實驗信息，完成下列問題：實驗次數 導體棒移動情況 電流表指針偏轉情況 1 豎直向上 不偏轉 2 豎直向下 不偏轉 3 水平向左 向右偏轉 4 水平向右 向左偏轉
④由第1、2兩次實驗可知，導體棒AB平行于磁感線運動，閉合回路中 （填“會”或“不會”）產生感應電流。
⑤由第3、4兩次實驗可知，導體棒AB中感應電流的方向與 的方向有關。如果固定導體棒AB，水平向右移動磁鐵，電流表的指針向 偏轉。
⑥本實驗的設計不完整，不能探究感應電流的方向與磁場方向的關系。為了使探究過程更加完整，應 。
⑦小明將電流表換成完好的小燈泡，再做第3、4兩次實驗時小燈泡不亮，最可能的原因是 。
⑧發電機的原理與本實驗的原理一樣，己圖為發電機的示意圖，圖中時刻線框水平，箭頭為線框旋轉的方向，此時ab邊中的電流方向 （填“由a到b”或“由b到a”）。組卷：784引用：3難度：0.5 -
21．在復習電學知識時，小明在實驗室又做了“測量小燈泡的電功率”和“探究電流與電壓、電阻的關系”的實驗。實驗中，所用的電源電壓為6V，小燈泡的額定電壓為3.8V，滑動變阻器的規格為“30Ω 1A”。
（1）在“測量小燈泡的電功率”的實驗中，小明按圖甲所示的電路圖正確連接了電路。閉合開關后，移動變阻器的滑片，當電壓表的示數為3.8V時，電流表的示數如圖乙所示，則小燈泡的額定功率為W。
（2）移動變阻器的滑片P，記下多組對應的電壓表和電流表的示數，并繪制成如圖丙所示的小燈泡的I-U圖象。由圖象可知：當小燈泡兩端的電壓增大時，小燈泡的電阻，如果小燈泡兩端的電壓為1.9V，則小燈泡的實際功率0.38W。
（3）在做“探究電流與電阻的關系”實驗時，小明所用的四個定值電阻的阻值分別為5Ω、10Ω、15Ω、20Ω．他直接利用測量小燈泡電功率時所連的電路進行實驗，他把電路中的小燈泡取下，電路的其他元件連接方式不動，把四個定值電阻分別接入電路中進行探究。如果要保證電路中各元件的安全，且用四個電阻都能順利地完成實驗，則定值電阻兩端的電壓應該在范圍內選擇。組卷：410引用：4難度：0.1
四、計算題（本大題共2小題，共20分．解答時應寫出必要的文字說明、公式和演算步驟，只寫出最后答案的不能得分．有數值計算的題目，答案中必須明確寫出數值和單位．）
-
22．為防止酒駕事故的出現，酒精測試儀被廣泛應用。有一種由酒精氣體傳感器制成的呼氣酒精測試儀，當接觸到的酒精氣體濃度增加時，其電阻值降低，如圖甲所示。當酒精氣體的濃度為0時，R1的電阻為60Ω。在圖乙所示的工作電路中，電源電壓恒為12V，定值電阻R2=20Ω。求：
（1）當被檢測者的酒精氣體的濃度為0時，電壓表的示數是多少？
（2）現在國際公認的酒駕標準是0.2mg/mL≤酒精氣體濃度≤0.8mg/mL，當電流表的示數為0.2A時，試通過計算判斷被檢測者是否酒駕。組卷：422引用：3難度：0.1 -
23．如圖所示為一款養生壺的電路簡圖，該壺有“加熱”和“保溫”兩擋，電源電壓為220V，養生壺在“加熱”擋工作時電功率1000W，“保溫”擋工作時電功率100W，該養生壺的加熱效率為70%。[c養生茶=4.2×103J/（kg?℃）]
（1）養生茶的內能增加是通過 的方式實現的；當S1和S2都閉合時，養生壺處于 擋（選填“加熱”或“保溫”）；
（2）求R2的阻值；
（3）現將壺內1kg的養生茶從20℃加熱至70℃，需要多長時間？組卷：17引用：1難度：0.5
