2020-2021學年廣東省河源市紫金縣瓦溪中學九年級（上）月考物理試卷（12月份）
發布：2025/7/14 23:0:8
一、單項選擇題（共7題，每題3分，共21分）在每小題列出的四個選項中。只有一個是正確的。
-
1．關于內能、溫度和熱量，下列表述正確的是（ ）
組卷：269引用：8難度：0.7 -
2．某新型防盜玻璃是由中間嵌有極細金屬絲的多層玻璃組成。當玻璃被擊碎時，金屬絲斷裂。報警器就會報警。下列電路圖，能滿足上述要求的是（導線a為金屬絲）（ ?。?/h2>
組卷：428引用：11難度：0.7 -
3．生活中熱現象隨處可見，下列說法中正確的是（ ?。?/h2>
組卷：88引用：3難度：0.8 -
4．圖中“+”、“-”分別表示電表的正負接線柱，可以測量R消耗的電功率的電路圖是（ ?。?/h2>
組卷：1278引用：49難度：0.9 -
5．對于下圖中所示的四幅圖，下列說法中正確的是（ ?。?br />
組卷：84引用：2難度：0.6 -
6．關于下列四個中國傳統節日中的美食，說法正確的是（ ?。?/h2>
組卷：122引用：1難度：0.8 -
7．機械效率越高，則（ ?。?/h2>
組卷：52引用：8難度：0.9
二、填空題（每空1分，共23分）
-
8．下列物體具有哪些機械能？
（1）“君看一葉舟，出沒風波里”的“舟”具有 能。
（2）“一行白鷺上青天”的“白鷺”具有 能和 能。
（3）“風吹草低見牛羊”的“風”具有 能，“草”具有 能和 能。組卷：7引用：3難度：0.8 -
9．為捍衛祖國邊疆，人民解放軍某航空兵大隊在南海上空舉行了多次實兵實戰對抗演習。在演習過程中，一空中加油機給某殲-10戰機進行空中加油，以殲-10戰機為參照物，加油機是 ；加油后若該殲-10戰機仍以原來的高度和速度勻速飛行，則該戰機的動能 （選填“增大”“減小”或“不變”）。
組卷：23引用：2難度：0.8 -
10．小明坐在行駛的小汽車?yán)铮x擇車廂為參照物是 的。汽車行駛一段距離后輪胎會變燙，這是通過 方式改變了輪胎的內能。
組卷：1引用：1難度：0.8 -
11．導體中的電流，跟
成正比，跟成反比，這個結論叫做歐姆定律，其數學表達式為。探究該定律時應利用的研究方法是：。伏安法測電阻的原理是：。組卷：3引用：1難度：0.7 -
12．安慶市區修建了許多人工湖，比如菱湖、蓮湖等。除了可以美化環境，還可以適當降低周邊地區夏天過高的溫度，是利用了水的 的特點。
組卷：6引用：1難度：0.8 -
13．汽油機在工作過程中將機械能轉化為內能的沖程是 ；將內能轉化為機械能的沖程是 ；汽油燃燒是將 能轉化為內能。
組卷：11引用：2難度：0.8 -
14．電子的發現說明是可以分的，質子和中子的發現說明是可以分的，科學家進一步提出質子和中子都是由被稱為的更小的粒子構成的。摩擦起電現象是從一個物體轉移到另個物體上了。
組卷：46引用：5難度：0.8 -
15．表格所示是某電熱水壺銘牌上的部分信息。該電熱水壺在額定電壓下工作120s,消耗的電能是 kW?h,產生的熱量為 J。
額定電壓 額定功率 最大水量 頻率 220V 1500W 1kg 50Hz 組卷：0引用：2難度：0.5 -
16．張陽在探究電阻上的電流跟兩端電壓的關系時，用記錄的實驗數據作出了如圖所示的U-I圖象，則a的電阻值為Ω，b的電阻值為Ω，將a、b并聯接在電壓為2V的電源上，電路中的總電流為A。組卷：261引用：4難度：0.7
三、作圖題（共10分）
-
17．根據要求完成以下作圖。如圖所示，杯子靜止在水平面上，請畫出杯子所受支持力F的示意圖。組卷：482引用：5難度：0.8 -
18．如圖所示，OA是質量分布均勻的杠桿，在拉力F1的作用下在水平位置平衡，請畫出拉力F1的力臂l1和杠桿所受的阻力F2。組卷：17引用：2難度：0.6 -
19．如圖所示，一束光線射向凹透鏡，請畫出經凹透鏡、凸透鏡后的折射光線。
組卷：2286引用：12難度：0.5 -
20．小宇的媽媽喜歡在家中養花，為了使客廳里花盆中的花茁壯成長，小宇想讓室外太陽光照射到盆中花上的B處，如圖所示，請你在圖中把光路補充完整并過A點畫出放置的平面鏡。組卷：834引用：64難度：0.5 -
21．如圖所示，有一點光源S發出的一條光線經平面鏡反射后，反射光線經過凸透鏡上方的焦點。請畫出：入射光線、反射光線和經凸透鏡折射后的折射光線。組卷：53引用：7難度：0.5
四、實驗題（本大題2小題，共16分）
-
22．如表是李華同學家飲水機的銘牌參數，學習電學知識后，他好奇飲水機的工作原理，請教老師后得到飲水機的電路原理圖如圖所示，當蓄水箱中裝滿水時，請你幫他解決如下問題：
（1）當開關S閉合，S0（選填“閉合”或“斷開）時飲水機處于保溫狀態；額定電壓 220V 額定功率 加熱 500W 保溫 蓄水箱的容積 1L
（2）銘牌上的保溫功率已模糊不清，已知R1正常工作時的電阻為1000Ω，求飲水機的保溫功率；
（3）如果飲水機把蓄水箱中的水從75℃加熱到95℃用了210s,求此飲水機的加熱效率。[c水=4.2×103J/（kg?℃），ρ水=1.0×103kg/m3]組卷：35引用：2難度：0.5 -

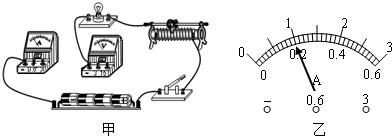

23．在“測量小燈泡的電阻”實驗中，待測小燈泡額定電壓為2.5V。
（1）請用筆畫線代替導線，將圖甲所示的實驗電路未連接部分連接好（連線不得交叉）。閉合開關前，滑動變阻器的滑片應置于（選填“左”或“右”）端。
（2）當開關閉合后，發現小燈泡不亮，通過分析，小宇猜想了一些可能的原因，見表。請根據小宇的猜想，在表中寫出對應的電壓表或電流表的示數情況。
（3）故障排除后，小宇移動滑動變阻器的滑片，記錄多組小燈泡兩端不同的電壓及對應的通過小燈泡的電流值如表。猜想 電壓表
示數情況電流表
示數情況燈泡斷路 無 燈泡短路 有 滑動變阻器斷路 無
其中第3次電流表的示數如圖乙所示，讀數為A．分析數據可知，小燈泡正常工作時的燈絲電阻為Ω，而且小燈泡燈絲的電阻隨電壓的增大逐漸（選填“變小”或“變大”），其原因是由于。實驗次數 1 2 3 4 5 6 電壓/V 0.5 1 1.5 2 2.5 3 電流/A 0.10 0.16 0.23 0.25 0.26 組卷：23引用：2難度：0.3
五、計算題（每小題6分，共12分）
-
24．如圖的電路中，電源由4節新干電池串聯組成（燈絲電阻不變）。求：
（1）計算4節新干電池串聯后的電壓；
（2）當滑動變阻器R2的滑片P移到最右端，開關S、S1閉合時、S2斷開時，電流表的示數為0.5A，通過燈泡的電流為IL=0.2A。計算R1的電阻；
（3）當滑動變阻器R2的滑片P移到最左端，開關S、S2閉合、S1斷開時，電壓表的示數為3V，計算滑動變阻器R2的電阻。組卷：63引用：1難度：0.5 -
25．AB和CD是完全相同的兩條帶有絕緣皮的導線，它們并行地埋設在相距2km的甲、乙兩地之間。由于兩導線之間某處的絕緣外皮受到損傷，而發生了漏電現象（即相當于兩根導線之間在漏電處連接了一個電阻。為了確定漏電處的位置，維修人員做了以下測量：
（1）在甲地將兩端電壓恒為90V的電源的兩極分別接在A、C兩端，此時在乙地用內電阻很大的電壓表測得B、D兩端電壓為72V。
（2）在乙地將兩端電壓恒為100V的電源的兩極分別接在B、D兩端，此時在甲地用同一型號的電壓表測得A、C陽端的電壓為50V。
如果AB和CD導線每千米電阻值為2Ω，請你根據以上測量結果計算漏電處距甲地多遠？絕緣皮破損處的漏電電阻是多大？組卷：570引用：15難度：0.1
六、綜合能力題（本大題3小題，共18分）
-

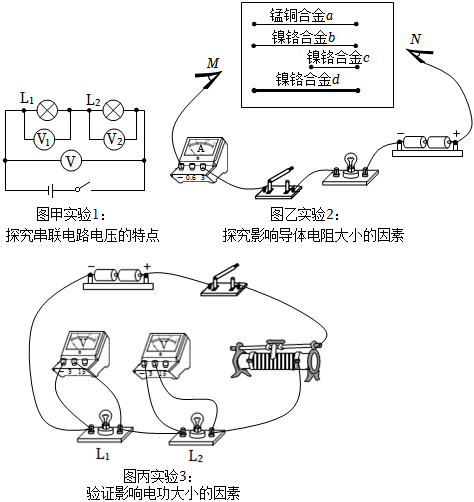

26．如圖是利用了小燈泡的三個電學實驗。
（1）實驗1、2、3中，需要更換不同規格的燈泡多次收集實驗數據的是 （填數字）實驗，多次實驗是為了 。
（2）實驗3中，在一定時間內，電流通過燈泡越亮，可以反映出電流做功越多，該實驗方法在 （填數字）實驗中也運用了。實驗3可以驗證電功與 是否有關。組卷：155引用：2難度：0.6 -
27．閱讀短文，回答問題：
力傳感器
常見的一種力傳感器由彈簧鋼和應變片組成，其結構示意圖如圖甲所示。彈簧鋼右端固定，在其上、下表面各貼一個相同的應變片。若在彈簧鋼的自由端施加向下的作用力F，則彈簧鋼發生彎曲，上應變片被拉伸，下應變片被壓縮。
應變片采用半導體材料制成，其阻值與長度成正比。給上、下應變片提供相等且恒定不變的電流，上應變片兩端電壓為U1，下應變片兩端電壓為U2，傳感器把這兩個電壓的差值U（U=U1-U2）輸出，用來反映力F的大小。半導體應變片的阻值隨溫度會發生變化，其變化情況如圖乙所示。為消除溫度變化對測量精度的影響，需分別給上、下應變片串聯一只合適的電阻，進行溫度補償。串聯合適的電阻后，測量結果不再受溫度影響。
（1）當彈簧鋼沒有受到壓力時，U=。
（2）當彈簧鋼受力向下彎曲時，U1，U2．（選填“變大”、“變小”或“不變”）。
（3）如果未進行溫度補償，自由端受到相同的力F作用，該傳感器下應變片兩端的電壓U2冬天比夏天（選填“大”或“小”）。
（4）進行溫度補償時，應給下應變片串聯的電阻，最合適的是圖丙中的。
組卷：742引用：4難度：0.5 -
28．小東家的電冰箱銘牌如下表。小東在家用電器只有冰箱工作的情況下，觀察冰箱從啟動到停止工作用了6min,電能表轉盤轉了18圈。則該冰箱以標定耗電量工作時，
（1）一天實際工作多少小時？啟動多少次？耗電量 0.72kW?h/24h 額定電壓 220V 冷凍量 4kg 輸入功率 120W 制冷劑 R600a 氣候類型 N?ST
（2）每消耗1度電，電能表轉盤轉多少圈？組卷：99引用：2難度：0.5
