2024-2025學年江蘇省無錫市惠山區金橋?qū)嶒瀸W(xué)校九年級（上）月考物理試卷（12月份）
發布：2025/7/15 0:0:5
一、單選題（每小題2分，共24分）。
-
1．通過對初中物理知識的學習，發現物理知識跟生活息息相關，下列對生活中的物理量估測正確的是（ ?。?/h2>
組卷：13引用：1難度：0.8 -
2．通過定值電阻甲、乙的電流與其兩端電壓關系圖像如圖所示?，F(xiàn)將甲和乙并聯后接在電壓為2V的電源兩端。下列分析正確的是（ ?。?/h2>組卷：31引用：2難度：0.7 -
3．下列關于聲音的說法中不正確的是（ ?。?/h2>
組卷：38引用：2難度：0.9 -
4．如圖所示的電路，電源電壓不變，滑動變阻器R1的最大值為10Ω，R2=18Ω，燈絲電阻RL＜R2，當滑片P置于a端時，電流表的示數為0.27A，則滑片置于b端時，電流表的示數可能是（ ）組卷：94引用：3難度：0.5 -
5．如圖所示的漫畫中，兩只小鳥落在了裸露的電線上，小鳥之間的對話蘊含一定的物理規律。以下分析錯誤的是（ ?。?br />
組卷：157引用：3難度：0.6 -
6．有兩只定值電阻，上面分別標有“0.5A 10Ω”和“1A 6Ω”的字樣，若將它們串聯在電路中使用，則電源電壓不能超過（ ）
組卷：78引用：1難度：0.6 -
7．如圖所示，用手沿豎直方向勻速拉一個動滑輪，使掛在下面重為G的物體緩慢上升，動滑輪的重力不可忽略，現改變物體的重力G，則動滑輪的機械效率η與物體重力G的關系可能符合下列圖中的（ ?。?/h2>組卷：1956引用：81難度：0.9 -
8．圖甲是李剛同學探究并聯電路的電流規律時使用的電路圖。實驗中他用電流表分別測出A、B、C三處的電流IA、IB、IC，李剛沒有及時將數據整理到相應表格中而是隨手記錄到了草紙上如圖乙。已知L1的電阻大于L2的電阻。下列選項中三處電流均正確的是（ ?。?/h2>組卷：39引用：2難度：0.9 -
9．在如圖所示的滑動變阻器的四種接法中，閉合開關后，當滑片P向右移動時，電路中燈泡變亮的是（ ）
組卷：12引用：1難度：0.7 -
10．如圖所示，艦載機既要在航母上起飛，又要在航母上降落。下列說法正確的是（ ）組卷：10引用：1難度：0.7 -
11．下列對物理量的理解不恰當?shù)氖牵ā 。?/h2>
組卷：585引用：5難度：0.8 -
12．如圖所示的電路中，電源電壓6V，閉合開關后兩燈均不發光，用電壓表測量電路中a、b間電壓為0，b、c間電壓為6V，則電路中的故障可能是（ ?。?/h2>組卷：31引用：2難度：0.8
二、填空題（每空1分，共36分）。
-
13．2023年6月4日，神舟十五號載人飛船返回艙在東風著陸場成功著陸。如圖，這是返回艙落入大氣層時，與空氣劇烈摩擦的情形。返回艙與空氣劇烈摩擦，通過 的方式增加內能，溫度升高。組卷：8引用：3難度：0.8 -
14．在如圖所示的提升重物的裝置中，所用的滑輪是 （選填“動”或“定”）滑輪，使用此滑輪的好處是 。組卷：70引用：1難度：0.9 -
15．有一種亮度可以調節的小臺燈，其電路圖如圖甲所示，電源電壓為15V，通過燈泡L的電流跟其兩端電壓的關系如圖乙所示，燈泡L的額定電壓為12V。則燈泡L的額定功率為 W。調節滑動變阻器R，使燈泡L的功率為3.6W，此時滑動變阻器R接入電路的阻值為 Ω，小燈泡的亮度與正常發光時相比 。（選填“變亮”“變暗”或“不變”）
組卷：134引用：3難度：0.5 -
16．如圖是一種測量油箱內油量的裝置。從油量表（由電流表改裝而成）指針?biāo)缚潭龋湍苤烙拖鋬?nèi)油量的多少。當油量減少時，R的阻值將 ，油量表示數將 。（填“變大”或“變小”）組卷：54引用：10難度：0.7 -
17．如圖所示，電源電壓是3V且保持不變，S閉合后電壓表示數為1V，則燈L1兩端的電壓為 V，燈L2兩端的電壓為 V。組卷：244引用：4難度：0.6 -
18．如圖是一種自動測定汽車油箱內油面高度的裝置，R0為定值電阻，R1是滑動變阻器，它的金屬滑片連在杠桿的一端，電路中R0的作用是 。從油量表（由電流表改裝）指針?biāo)傅目潭染涂芍烙拖鋬?nèi)油面高低，當油面下降時，電流表的示數將 （選填“變大”、“變小”或“不變”）。若換用電壓表改裝成油量表，要求油面升高時電壓表示數變大，電壓表應并聯在 元件兩端。組卷：439引用：5難度：0.6 -
19．圖是玩彈弓的情景。經驗表明，橡皮筋拉得越長，同樣的“子彈”射得越遠，這說明橡皮筋的彈性勢能與有關；橡皮筋把“子彈”射出是能變?yōu)?!--BA-->能。組卷：17引用：2難度：0.7 -
20．將一根鎳鉻合金絲均勻拉長后接入電路，其電阻將 ；若將這根鎳鉻合金絲對折后接入電路，其等效電阻將 。（填“增大”“減小”或“不變”）
組卷：35引用：4難度：0.9 -
21．如圖所示電路中，當閉合時，L1、L2并聯；當閉合時，電路會發生短路，損壞電源。組卷：571引用：11難度：0.5 -

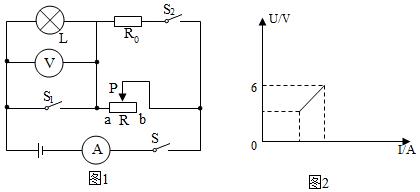

22．如圖1所示電路，電源電壓不變，燈泡L標有“6V 3W”字樣（燈絲電阻不變）。當S閉合，S1、S2斷開，滑片P從b端滑到中點時，電壓表與電流表的U-I圖象如圖2所示，電流表的示數變化了0.2A，那么當滑片在b端時，電流表的示數為A；保持滑片P的位置不變，閉合S1、S2，電流表的示數又變化了2.25A，定值電阻R0的阻值為Ω．
組卷：410引用：6難度：0.7 -
23．燈泡的I-U圖象如圖甲所示。在圖乙所示電路中，電阻R2=5Ω，只閉合S1和S2時，電壓表的示數為4V；若只閉合S1和S3時，電壓表示數為2V，R1的阻值為 Ω；若將電壓表換成電流表，閉合S1、S2和S3時，電流表的示數為 A。
組卷：58引用：2難度：0.6 -
24．如圖所示，電源電壓不變，閉合開關S，滑動變阻器R2的滑片P從中點向右移動的過程中，電流表A的示數與A1示數的差值將；電壓表V的示數與電流表A示數的比值將。（均選填“變大”、“變小”或“不變”）組卷：248引用：2難度：0.7
三、解答題（共38分）。
-
25．建筑工地上，工人師傅將圖所示的滑輪裝配成滑輪組，利用它通過機車提升重物，繩索經地面上的滑輪改變拉力方向后與機車尾部水平相連，請畫出滑輪組的繞線方式。?組卷：166引用：1難度：0.5 -
26．圖甲是打開的汽車后備箱蓋，它被液壓桿支撐（不計后備箱蓋重）．關箱蓋時，它可看作一個杠桿，圖乙是其簡化圖，O是支點，F(xiàn)2是液壓桿作用在A點的阻力。請在圖乙中畫出在B點關上后備蓋的最小動力F1及其力臂L1。組卷：834引用：10難度：0.5 -
27．如圖是手電筒的結構示意圖，請在虛線框內畫出它的電路圖。
組卷：199引用：11難度：0.7 -
28．如圖所示，甲、乙、丙圖中裝置完全相同，燃料的質量都是10g,燒杯內的液體初溫相同。
（1）比較不同燃料的熱值，應選擇 兩圖進行實驗；比較不同物質的比熱容，應選擇 兩圖進行實驗；在實驗中，三個燒杯中a、b液體的質量必須 （填“相等”或“不相等”）；
（2）在研究不同燃料熱值實驗時，記錄數據如表乙所示：
表一：
根據表中數據計算：完全燃燒20g燃料1放出的熱量為 J，燃料2的熱值是 J/kg；燃料 加熱前液體溫度/℃ 燃料燃盡時液體溫度/℃ 燃料的熱值/（J/kg） 1 20 40 2.4×106 2 20 30
（3）比較不同物質的比熱容實驗時，記錄數據如表二所示：
表二：
由實驗可知道：對液體a和液體b都加熱6min,液體a吸收熱量 （選填“大于”或“小于”或“等于”）液體b吸收熱量，比熱容較大的是 液體。加熱時間/min 0 1 2 3 4 5 6 液體a 25 26 27 28 29 30 31 液體b 25 27 29 32 34 36 38 組卷：35引用：1難度：0.6 -

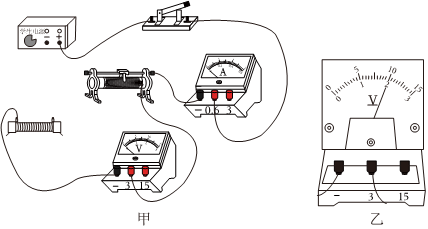

29．圖甲是某同學“探究電流與電阻的關系”的實驗電路，所用的電源電壓恒為6V，實驗用到的電阻阻值分別為5Ω、10Ω、20Ω、25Ω，滑動變阻器規格為“50Ω 1A”。
?
（1）用筆代替導線將圖甲中的實物電路連接完整。
（2）將5Ω的定值電阻接入電路中，閉合開關，移動滑片，每次觀察到電壓表的示數如圖乙所示為 V時記下電流表的示數；接著將5Ω的電阻換成另外3個定值電阻進行實驗，記錄電流表的示數。分析實驗數據，得出的結論是：導體兩端的電壓一定時，。
（3）在整個實驗過程中，定值電阻消耗的最大功率為 W，此時滑動變阻器接入電路的阻值為 Ω。實驗次序 R/Ω I/A 1 5 0.4 2 10 0.2 3 20 0.1 4 25 0.08 組卷：53引用：1難度：0.5 -
30．小明用“伏安法”測量一個定值電阻Rx的阻值（約為20Ω左右）。實驗器材有：定值電阻Rx、電壓表（量程0～3V和0～15V）、電流表（量程0～0.6V和0～3A）、滑動變阻器（20Ω 1A）、開關、學生電源各一個，導線若干。
（1）“伏安法”測電阻的原理是。
（2）如圖a所示是“伏安法”測電阻的實驗電路圖，圖中甲、乙為兩個電表，其中甲為表；
（3）本實驗電源電壓選用12V，電壓表應選用量程，電流表選用0～0.6A量程；連接如圖b所示的電流表時，應使電流從“”接線柱流入電流表；
（4）閉合開關后，發現電壓表的示數約為6V，電流表示數為零；移動滑動變阻器滑片，電壓表示數有明顯變化，但電流表示數始終為零，則發生故障的元件是；
（5）排除故障后，接通線路，移動滑動變阻器滑片，當電流表的示數如圖b所示時，通過電阻Rx的電流大小是A；
（6）經多次測量，小明由實驗數據繪制得如圖c所示的U-I圖象，由圖象可知：電阻Rx=Ω（保留1位小數）
（7）在物理實驗中，經常要對物理量進行多次測量，下列實驗與本次實驗進行多次測量的目的相同的是（填序號）。
A．用刻度尺測量物理課本的長與寬
B．探究杠桿的平衡條件
C．測量小燈泡的電功率。組卷：1113引用：3難度：0.3 -
31．閱讀短文，回答問題
觀光電梯
電梯是一種用于多層建筑乘人或載物的運輸工具，電梯的簡易結構如圖甲所示，電梯轎廂和配重分別掛在主電動機的兩側，在電梯半載時，轎廂總重和配重的重力基本相等。滿載上升時，主電動機提供動力，驅動轎廂。
如圖乙所示，為某商業大廈安裝的觀光電梯，其相關參數如下表。為了安全，電梯設置了超載自動報警系統，其工作原理如圖丙所示，控制電路的電源電壓U為12V，壓力傳感器的電阻R與所受壓力F的關系圖像如圖丁所示，電磁繼電器阻值可忽略。當電流大于或等于0.2A時，會啟動警報系統，同時無論如何按壓電梯控制器，門電動機均不工作。此外，電梯需經常保養，“運行頻次比”ω是電梯養護的重要指標，ω一般用電梯每天平均待機時間與運行時間之比來表示。
（1）該觀光電梯配重的重力約為 N；額定電壓/V 220 額定運行功率/kW 25 待機功率/kW 1 最大載重/N 4000 轎廂質量/kg 500
（2）下列有關該電梯的說法中，正確的是 ；
A．主電機與鋼絲繩之間的摩擦為有害摩擦
B．超載自動報警系統中電磁鐵的右端為S極
C．電梯滿載上行時，電動機需順時針轉動
D．報警電鈴的工作原理是電磁感應
（3）控制電路中R0=Ω。若使用一段時間，電梯未滿載就報警，則說明R0的阻值變 （大/小）；
（4）該商業大廈每天營業時間為12h,設電梯均在額定功率下運行。經測算，該觀光電梯平均每天耗電72kW?h,則該觀光電梯的“運行頻次比”ω=。組卷：90引用：2難度：0.4 -
32．如圖1所示電路，電源電壓保持不變，當閉合開關S，調節滑動變阻器阻值從最大變化到最小。兩個電阻的“U-I”關系圖象如圖2所示。求：
（1）電源電壓和定值電阻R1的阻值。
（2）滑動變阻器R2的阻值變化范圍。組卷：53引用：1難度：0.6
