2023-2024學年山東省聊城市臨清市九年級（上）期末物理試卷
發布：2025/7/15 2:0:4
一、單項選擇題（本題包括10個小題；每小題3分，共30分。每小題只有一個選項符合題意，多選或不選的均得0分）
-
1．如圖所示是“探究電流通過導體時產生熱量的多少與哪些因素有關”的實驗裝置。兩個透明容器中密封著等量的空氣，下列說法錯誤的是（ ?。?br />
組卷：2018引用：13難度：0.2 -
2．如圖甲所示電路，電源兩端電壓保持不變，R0為定值電阻，Rp為滑動變阻器。閉合開關S，將滑動變阻器滑片由一端移到另一端的過程中，電路中電流表示數和電壓表示數的關系如圖乙所示，下列說法正確的是（ ）
組卷：395引用：4難度：0.7 -
3．如圖所示的四種用品中，通常情況下屬于導體的是（ ?。?/h2>
組卷：19引用：1難度：0.9 -
4．根據歐姆定律公式I=
，變形得到R=UR。對此，下列說法中正確的是（ ?。?/h2>UI組卷：29引用：1難度：0.6 -
5．關于粒子和宇宙，下列說法中正確的是（ ?。?/h2>
組卷：103引用：9難度：0.9 -
6．“珍愛生命、注意安全”是人們在日常生活中必須具有的意識。關于安全用電，下列做法正確的是（ ）
組卷：64引用：3難度：0.6 -
7．如圖所示的電蚊拍具有滅蚊和照明的功能，當只閉合開關S1時，電蚊拍只起到滅蚊的作用，當同時閉合開關S1、S2時，電蚊拍同時起到滅蚊和照明的作用，下列電路設計符合要求的是（ ?。?/h2>組卷：540引用：7難度：0.7 -
8．如圖所示是電阻甲和電阻乙的I-U圖像，下列說法中正確的是（ ?。?/h2>組卷：503引用：3難度：0.6 -
9．關于溫度、熱量和內能，下列說法正確的是（ ）
組卷：50引用：2難度：0.8 -
10．如圖所示四個電路圖中，能正確測量通過L1電流的電路是（ ）
組卷：57引用：5難度：0.6
二、多項選擇題（本題包括3個小題；每小題4分，共12分。每小題的選項中至少有兩個選項符合題意，全部選對的得4分，選對但不全的得2分，有選錯或不選的得0分）
-
11．如圖所示是近視眼及遠視眼成因光路，下列說法中正確的是（ ）
組卷：228引用：2難度：0.5 -
12．如圖所示電路中，R為定值電阻。閉合開關S后，當滑片P在某兩點之間滑動時，電流表示數變化范圍是0.5A～1.5A，電壓表示數變化范圍是6V～3V．則（ ）組卷：273引用：5難度：0.5 -
13．下列說法中正確的是（ ?。?/h2>
組卷：41引用：2難度：0.7
三、填空題（本題包括5個小題；每空1分，共10分）
-
14．驗電器是檢驗物體是否
的儀器，它是根據原理制成的。組卷：49引用：19難度：0.9 -
15．小明家的電冰箱銘牌如下表，小明控制只有冰箱工作，觀察冰箱從啟動到停止工作用了6min,電能表轉盤轉了18圈。則該冰箱啟動1次耗電
J，一天內共啟動次，一天實際工作h,每消耗1度電，電能表轉盤轉圈。耗電量 0.72kW?h/24h 額定電壓 220V 冷凍量 4kg 輸入功率 120W 制冷劑 R600a 氣候類型 NST 組卷：67引用：1難度：0.7 -
16．在家庭電路中正確使用測電筆時，手要握住絕緣部分并接觸 （選填“筆尖”或“筆尾”）金屬體，插入插座的 （選填“火線孔”“零線孔”或“接地孔”）檢測時，氖管會發光，此時人不會觸電的原因是 。
組卷：5引用：0難度：0.5 -
17．如圖1所示電路中，電流表A1、與A2指針指示的位置如圖2所示，則通過燈L1電流是 A，通過燈L2電流是 A。若L1燈絲斷了，L2的亮度將 （選填“改變”或“不變”）（不考慮溫度對燈絲的影響）。組卷：159引用：3難度：0.9 -
18．當某導體兩端的電壓為6V時，通過它的電流為0.4A，當該導體兩端電壓為3V時，通過它的電流為A；當該導體兩端電壓為0V時，它的電阻為Ω。
組卷：1194引用：24難度：0.7
四、作圖題（本題包括2個小題；每小題2分，共4分）
-
19．某教室天花板上有多組“220V 15W”的節能燈，均符合安全用電要求，且一個開關同時控制兩盞燈，每盞燈都能正常發光，請將圖中的燈泡和開關連入電路。
組卷：166引用：4難度：0.7 -
20．根據如圖所示的實物連線圖，在虛線框內畫出對應的電路圖。
組卷：41引用：5難度：0.7
五、實驗探究題（本題包括3個小題，22題（1）、23題（1）均1分，其余每空1分，共15分）
-

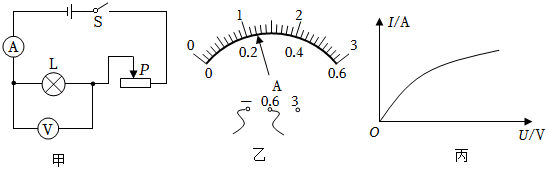

21．如圖甲所示為測量小燈泡L電功率的電路圖，小燈泡L的額定電壓為2.5V，電源電壓恒為3V。實驗中：
（1）在連接電路時，開關S應處于 狀態。
（2）連接完電路后，閉合開關S，發現無論怎樣移動滑動變阻器的滑片P，電流表示數始終為零，電壓表示數始終為3V。假設只有一處故障，則產生這一現象的原因可能是 。（填字母）
A.小燈泡短路
B.小燈泡斷路
C.滑動變阻器短路
D.滑動變阻器斷路
（3）排除故障后，繼續實驗，當電壓表示數為2.5V時，電流表示數如圖乙所示，則此時通過小燈泡的電流是 A，小燈泡的額定功率為 W。
（4）如果要使小燈泡兩端電壓由2.5V調到2V，應該把滑動變阻器的滑片向 （填“左”或“右”）移動。
（5）根據實驗數據描繪出小燈泡的電流I與電壓U的關系圖象，如圖丙所示。由圖象可知，當電壓表示數變大時，燈絲溫度會發生變化，燈絲電阻將 。（填字母）
A.變大
B.變小
C.不變
D.無法確定
（6）能否用此實驗電路探究電流與電壓的關系？（填“能”或“不能”），原因是 。組卷：22引用：1難度：0.5 -
22．在“測量小燈泡電阻”的實驗中，器材如下：兩節新的干電池，標有2.5V的小燈泡，兩個滑動變阻器R1“10Ω，1A”、R2“20Ω，2A”，開關、導線若干。
（1）實驗時，連接好最后一根導線，燈泡立即發出耀眼的光并很快熄滅，則連接電路時將導線接在了圖甲中滑動變阻器的 （選填“A”或“B”）接線柱了，此外還存在一個不當?shù)膶嶒灢僮魇?。
（2）糾正以上錯誤后，移動滑片P，依次測得6組數據，如下表所示。其中第2次實驗時電流表表盤如圖乙，此時電路中的電流為 A；第4次實驗時燈泡電阻值為 Ω。
由表中數據可知，實驗選用的滑動變阻器應是 （選填“R1”或“R2”）。
（3）將這6組數據算得的電阻值取平均值作為小燈泡燈絲的電阻，這種數據處理方式是 （選填“合理”或“不合理”）的。實驗次數 1 2 3 4 5 6 電壓U/V 0.5 1.0 1.5 2.0 2.5 2.8 電流I/A 0.16 0.22 0.25 0.28 0.29 電阻R/Ω 3.1 6.8 8.9 9.7 組卷：23引用：1難度：0.5 -
23．為了了解海洋性氣候和大陸性氣候不同的原因，物理跨學科實踐小組用相同的酒精燈加熱質量相等的水和沙子，不計熱損失。
（1）可以通過比較沙子和水 （填“加熱時間”或“升高的溫度”）來比較它們吸收熱量的多少。加熱時間/min 0 1 2 3 4 溫度/℃ 沙子 20 25 29 34 38 水 20 21 22 23 24
（2）多次實驗后得到表中的數據，分析可知，質量相等的水和沙子，升高相同的溫度，水比沙子吸收的熱量 。
（3）根據實驗結論，小組同學分析出分別受到海洋性氣候和大陸性氣候影響的倫敦和莫斯科，一年中各月份平均氣溫差值較大的城市是 。組卷：63引用：1難度：0.5
六、計算題（本題包括3個小題，共29分。解答時應寫出必要的文字說明、主要公式和重要的演算步驟。只寫最后答案的不得分，有數值計算的題，答案中必須寫出數值和單位）
-
24．如圖是一電動機提升物體的示意圖。電源電壓為120伏電動機將一個質量為50千克的物體1秒內勻速上提0.9米，電路中的電流為5安培，（g取10牛/千克）
（1）求該電動機工作1秒鐘所產生的電熱。
（2）求電動機線圈阻值。組卷：375引用：3難度：0.7 -
25．如圖所示的電路，已知R1=5Ω，R2=10Ω，當開關S閉合時，V1的示數為4V。求：
（1）通過R1的電流；
（2）R2兩端的電壓；
（3）電源電壓。組卷：440引用：2難度：0.6 -
26．如圖所示的電路中，電源電壓恒為3V，R1、R2是定值電阻，其中R1=10Ω。閉合開關S，電流表示數為0.5A。求：
（1）通過電阻R1的電流。
（2）定值電阻R2的阻值。
（3）整個電路工作30s消耗的電能。組卷：101引用：1難度：0.6
