2023-2024學年遼寧省鐵嶺市昌圖縣九年級（上）期末物理試卷
發布：2025/7/15 4:0:6
一、選擇題（本大題共9小題，每題2分，共18分，1-6為單選，7-9為多選，漏選得1分，錯選不得分）
-
1．有一種智能鎖，需要通過“密碼+人臉”兩次識別成功才能開鎖。密碼識別成功時僅S1閉合，燈L發光，照亮人臉進行識別，但不開鎖，人臉識別成功后S2才會閉合，電動機M工作，開鎖成功。下列電路設計符合要求的是（ ）
組卷：619引用：7難度：0.7 -
2．下列說法正確的是（ ）
組卷：470引用：7難度：0.8 -
3．下列是沈陽市2022年中考體育考試和理化實驗考試前培訓時四位同學記錄的數據，其中符合實際情況的是（ ?。?/h2>
組卷：35引用：2難度：0.7 -
4．高速公路收費站對過往的超載貨車實施計重收費，某同學結合所學物理知識設計了如圖所示的計重秤原理圖，以下說法正確的是（ ）組卷：177引用：2難度：0.6 -
5．如圖所示四個圖的裝置可以用來演示物理現象，下列表述正確的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/201410/108/ed7c5155.png" style="vertical-align:middle" />
組卷：251引用：5難度：0.7 -
6．如圖，是某居民家中的部分電路，開始時各部分工作正常。將電飯煲的插頭插入三孔插座后，正在燒水的電熱壺突然不能工作，但電燈仍正常工作。拔出電飯煲的插頭，電熱壺仍不能工作。把測電筆分別插入插座的左、右插孔，氖管均能發光。若電路中僅有一處故障，則（ ）組卷：469引用：16難度：0.9 -
7．甲、乙兩只普通照明燈泡的銘牌如圖所示.下列說法中正確的是（忽略溫度對燈絲電阻的影響）（ ）組卷：329引用：3難度：0.5 -
8．標有”10V，6W”和”12V，9W”的甲、乙兩燈，（假設燈絲的電阻不隨溫度的變化而變化）若串聯接入電路，則（ ）
組卷：50引用：1難度：0.5 -
9．在“探究電流與電壓的關系”實驗中，小何同學根據得到的實驗數據繪制了電阻R1和R2的I-U圖像，如圖所示，下列說法正確的是（ ）組卷：52引用：1難度：0.5
二、填空題（本大題共6小題，每空1分，共12分）
-
10．電功的計算公式是
。家用電能表是用來測量的儀表。它計量的單位稱作。圖A是小紅同學家8月30日顯示的數字，圖B是9月30日顯示的數字。小紅家9月份消耗了kW?h的電能。如果每1kW?h的電能價格是0.52元，小紅家這個月的電費是元。
組卷：25引用：2難度：0.7 -
11．如圖所示是小行星撞擊地球的模擬畫面，小行星撞擊地球的過程中，使地球表面溫度 （選填“不變”“降低”“升高”），造成毀滅性后果，內燃機的四個沖程中，能量轉化與此類似是 。組卷：4引用：1難度：0.8 -
12．能量既不會憑空，也不會憑空，它只會從一種形式為其他形式，或者從一個物體到另一個物體，而在和的過程中，能量的總量保持，這就是能量守恒定律。
組卷：305引用：16難度：0.9 -
13．雯雯家有一個規格為“220V 1500W”的用電器，該用電器可能是 （液晶電視/電熱水壺）；如圖所示家庭電路，閉合開關S，電燈發光，用測電筆接觸A點，氖管 （會/不會）發光，若斷開開關S，站在地面上的人用手接觸電路中的B點 （會/不會）觸電。組卷：159引用：5難度：0.7 -
14．甲、乙兩只白熾燈泡的銘牌如圖所示，不考慮溫度對燈絲電阻的影響，將兩燈并聯接在220V的電源上時 燈發光更亮：將兩燈串聯在440V電源上，甲燈 （選填“能”或“不能”）正常發光。
?組卷：20引用：1難度：0.6 -
15．新課程標準要求中小學生要學會做飯。小明在炒菜時聞到了菜的香味，這是 現象。炒菜過程中，煤氣燃燒越充分，其熱值 （填“變大”、“變小”或“不變”）。組卷：109引用：6難度：0.7
三、作圖題（本大題共2小題，每題2分，共4分）
-
16．如圖所示，暗盒內有若干只規格相同的小彩燈并聯后接到暗盒外的電源上，為了判斷暗盒內小彩燈的數目，現提供一只與暗盒內規格相同的小彩燈，兩只電流表和若干導線，請你用所提供的器材，畫出你所設計的電路圖并說明方法。組卷：153引用：4難度：0.7 -
17．如圖所示，要求開關控制螺旋燈泡，將圖中元件分別正確連接到電路中。組卷：97引用：6難度：0.8
四、實驗探究題（本大題共5小題，共27分）
-
18．如圖所示是“探究電流通過導體產生熱量的多少跟什么因素有關”的實驗裝置，將四段電阻絲a、b、c、d分別密封在完全相同的盒子內，盒內封閉一定量的空氣，其中圖乙中另取阻值為5Ω的電阻在盒外與盒內電阻并聯。
（1）在實驗中電流通過電阻時產生熱量的多少是通過觀察U形管中 來比較的，應用的物理科學探究方法是 。
（2）圖甲可探究電流產生的熱量與 的關系，通電一段時間后，（選填“左”或“右”）側盒子中的電阻產生的熱量多。
（3）圖乙可探究電流產生的熱量與 的關系。
（4）實驗的結論可進一步用公式 來表達。由公式可知，圖乙中左右兩側盒子中的電阻產生的熱量之比為 。
（5）將圖乙右側兩個電阻都放入密封盒中，可探究電流產生熱量和 的關系。組卷：563引用：1難度：0.5 -

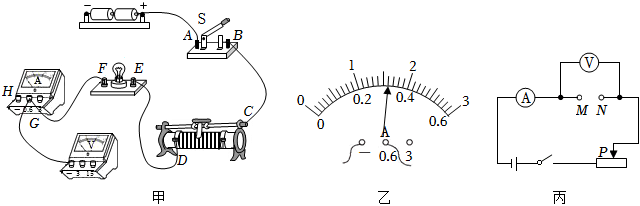

19．在測量小燈泡電阻的實驗中，如圖甲所示，電源電壓恒為3V，小燈泡額定電壓為2.5V，滑動變阻器標有“40Ω 1A”。
（1）用筆畫線代替導線，將圖甲實物電路補充完整。
（2）正確連接后，閉合開關，發現電壓表和電流表均無示數。拆下電壓表，用它查找故障。保持開關閉合，將電壓表的負接線柱接在電源負極，正接線柱分別接電路中的各接線柱，得到如下信息，則電路發生的故障可能是 （故障只發生在燈泡或者滑動變阻器上）。
（3）排除故障后，為測量小燈泡正常發光時的電阻，需要調節滑動變阻器的滑片，直至電壓表示數是 V。此時電流表示數（如圖乙所示）是 A，則小燈泡正常發光時的電阻是 Ω（保留一位小數）。導線接觸接線柱 A B C D E F G H 電壓表示數（V） 3 3 3 0 0 0 0 0
（4）小田同學為了驗證電流跟電阻的關系，她又準備了五個定值電阻（5Ω、10Ω、15Ω、20Ω、25Ω），其余器材不變。用定值電阻更換圖甲中的燈泡，其余電路連接不變，控制定值電阻兩端電壓為1V不變，則能完成該實驗的定值電阻有 個；通過只改變“定值電阻兩端設定的電壓值”或“電源電壓”或“滑動變阻器的最大阻值”的方法，來完成上述5個電阻的實驗，最終正確測得的數據中，整個電路總功率的最小值為 W。組卷：284引用：3難度：0.3 -
20．有一只燈泡的銘牌上僅能看清“0.5A”字樣，為了測量該燈泡的額定功率，小金和小江合作連接如圖甲所示的電路：
（1）連接電路時，應將滑動變阻器的滑片移至 （選填“A”或“B”）端；
（2）閉合開關后，根據 （選填“電流表”或“電壓表”）示數移動滑動變阻器的滑片，將小燈泡調至正常發光，然后觀察另一電表示數，便可根據電功率的計算公式P=，求出小燈泡的額定功率；
（3）小江利用電阻箱等器材，設計了如圖乙所示的電路，也測出了該小燈泡的額定功率，請完成以下實驗步驟：
①閉合開關S1，并將開關S2連接b；移動滑動變阻器的滑片，使電流表示數為I=A；
②保持滑動變阻器滑片位置不變，將開關S2連接a,調節電阻箱的阻值，使電流表示數與步驟①相同，讀出電阻箱的示數為R0；
③則小燈泡的額定功率表達式P額=（用已知量和測得量表示）。組卷：66引用：2難度：0.5 -

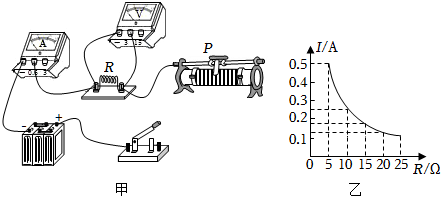

21．小明做“探究電流與電阻關系”實驗，實驗器材有：電源（電壓恒為6V）、定值電阻（5Ω、10Ω、15Ω、20Ω各一只）、滑動變阻器（規格為“30Ω 1A”）、電壓表（0～3V）、電流表（0～0.6A）、開關、導線若干。
（1）請用筆畫線代替導線，幫助小明連接好甲圖所示的電路，要求閉合開關前，把滑動變阻器的滑片P調在最右端。
（2）圖乙是小明根據測得的實驗數據繪制的電流I隨電阻R變化的圖象。若把R的電阻由5Ω更換為10Ω后，沒有調節滑動變阻器的滑片就閉合開關，直接讀出電流表的示數 0.25A（選填“大于“小于”或“等于”）；最終通過正確操作，實驗得出結論：。
（3）在使用10Ω和20Ω電阻完成實驗時，滑動變阻器消耗的電功率之比為 。
（4）為了順利完成4次實驗，定值電阻兩端的電壓至少為 V。組卷：76引用：2難度：0.5 -
22．用圖甲所示裝置“比較不同液體吸熱升溫特點”。在兩個相同燒杯中分別加入初溫、體積相同的水和食鹽水，用兩個相同的酒精燈分別加熱直到沸騰。
（1）酒精燃燒過程中是把能轉化為能。
（2）若酒精燈中的酒精燃燒了三分之一，則其熱值會。
A．變?yōu)樵瓉淼娜种?nbsp; B．變?yōu)樵瓉淼娜种?nbsp; C．不變
（3）實驗中加熱食鹽水到沸騰需要的時間更長，說明食鹽水吸收的熱量比水（選填“多”或“少”）。
（4）能否僅由“加熱食鹽水到沸騰需要的時間更長”得出食鹽水比熱容大的結論？答：（選填“能”或“不能”），其原因是實驗中沒有保持和相同。組卷：46引用：1難度：0.6
五、綜合題（本大題共3小題，共22分）
-
23．如圖甲所示，電熱桌墊在冬天很受歡迎，小明和綜合實踐活動小組的同學共同探究了它的原理，查看說明書后發現：該電熱桌墊由5V電源供電，發熱部分由R1和R2組成，有低溫、高溫和關三個擋。圖乙和圖丙是小明利用完全相同的元件設計的兩種電路圖，其中R2=2Ω，R1阻值未知，不考慮溫度變化對電阻的影響。
（1）若電熱桌墊實際電路如圖乙所示，當處于高溫?fù)鯐r(shí)的總功率為17.5W，則通過R1的電流是多少？R1 的阻值是多少？
（2）若使用圖丙所示的電路，當電熱桌墊處于低溫?fù)鯐r(shí)，工作7min電流產生的熱量是多少？組卷：25引用：1難度：0.7 -
24．小蕓家新購置了一個電壓力鍋，其部分銘牌信息如表所示，圖乙所示為電壓力鍋的簡化電路圖，R1、R2均為電熱絲，當開關接a、b觸點時，滿足電壓力鍋的不同擋位，已知兩個擋位下電路中的電流之比為11：1．圖丙是在額定電壓下煮熟一鍋飯的過程中，電壓力鍋從加熱到保壓消耗的電功率與時間的關系。求：
（1）電壓力鍋的額定加熱電流為多少？XX牌電壓力鍋 額定電壓 220V 額定功率 加熱 1210W 保壓 xxW
（2）R2的阻值為多少？
（3）用電高峰期，小蕓關閉家中其它用電器，只讓電壓力鍋在加熱擋工作2min,發現標有“3000imp/kW?h”的電能表的指示燈閃爍了100次，求此電壓下電壓力鍋?zhàn)龊猛瑯右诲侊執幱诩訜徇^程實際需要的時間（不考慮能量損失）？組卷：277引用：4難度：0.6 -
25．閱讀“物體電阻與溫度的關系”，回答以下問題。
物體電阻與溫度的關系當溫度不斷升高，物體的電阻是否會不斷變大，最終變成無限大呢？其實，不同材料的物體情況各有不同。
金屬導體，如鐵、銅等，其電阻率（電阻率是用來表示各種物質電阻特性的物理量）隨溫度的升高而變大，這是因?yàn)闇囟壬撸饘俨牧现凶杂呻娮舆\(yùn)動的阻力會增大，電阻就會不斷變大。到了一定溫度，物態開始發生變化，例如：從固體變成液體，再從液體變成氣體。在物態變化時，由于原子的排列變得更為混亂、分散，電阻率還會出現跳躍式的上升。
半導體，由于其特殊的晶體結構，所以具有特殊的性質。如硅、鍺等元素，它們?cè)雍说淖钔鈱佑?個電子，既不容易掙脫束縛，也沒有被原子核緊緊束縛，所以半導體的導電性介于導體和絕緣體之間，但溫度升高，半導體原子最外層的電子獲得能量，掙脫原子核的束縛成為自由電子，可供其他電子移動的空穴增多，所以導電性能增加，電阻率下降。摻有雜質的半導體變化較為復雜，當溫度從絕對零度上升，半導體的電阻率先是減小，到了絕大部分的帶電粒子離開他們的載體后，電阻率會因帶電粒子的活動力下降而稍微上升。當溫度升得更高，半導體會產生新的載體和未摻雜質的半導體一樣，于是電阻率會再度下降。
絕緣體和電解質，它們的電阻率與溫度的關系一般不成比例。
還有一些物體，如錳銅合金和鎳鉻合金，其電阻率隨溫度變化極小，可以利用它們的這種性質來制作標準電阻。
當溫度極高時，物質就會進入新的狀態，成為等離子體。此時，原子被電離，電子溢出，原子核組合成離子團，因此即使原本物質是絕緣體，成為等離子體后也可導電。
如果溫度更高會是什么情況？據報道，美國能源部布魯克海文國家實驗室下屬的研究小組，利用相對論重離子對撞機成功地制造出有史以來最高溫度，該極端狀態產生的物質成為新的夸克膠子混合態，其溫度約為四萬億攝氏度，是太陽核心溫度的25萬倍。這種物質存在的時間極短（大約只有10s-28s），所以它的電性質尚不明確。
總之，物體電阻與溫度之間的關系非常復雜，溫度升高到一定程度時，物體的電阻并不一定會變得無限大，使得電流完全無法通過。
請根據上述材料，回答下列問題：
（1）絕緣體成為等離子體后 導電；（選填“能夠”或“不能”）
（2）一般情況下，隨著溫度的升高，下列說法正確的是 ；
A．金屬導體的導電性會增強
B．半導體材料的電阻率可能會減小
C．用鎳鉻合金制成的滑動變阻器的最大阻值變小
（3）人們通常用 和 制作標準電阻。組卷：32引用：1難度：0.7
