人教新版八年級上冊《第5章 透鏡及其應用 章末小結》2023年單元測試卷（3）
發布：2025/7/15 5:0:5
一、選擇題
-
1．凸透鏡焦距為5厘米，當物體在主光軸上距焦點2厘米時，所成的像一定是（ ）
組卷：59引用：6難度：0.9 -
2．如圖是光通過透鏡前、后的光路圖，正確的是（ ?。?/h2>
組卷：608引用：3難度：0.7 -
3．暑假，初二的幾個同學到長江邊野炊玩耍，玩累了就在樹蔭下休息。小南把還剩半瓶的水瓶隨手扔在了草叢中，小文想到看上去很淺的江水中去游泳，小芳趕忙制止了他們。下列情景解釋錯誤的是（ ?。?/h2>
組卷：268引用：3難度：0.6 -
4．有關顯隱杯的記載，古籍中不乏其例。其原理是在杯內底中央置一圖案，圖案上蓋一凸透鏡。如圖所示，杯中倒入酒，俯視時，圖案處于酒與凸透鏡組成的新透鏡焦距之內，會被清楚地看到，則此時（ ?。?/h2>組卷：618引用：7難度：0.8 -
5．如圖中，給凸透鏡“戴”上近視眼鏡，此時光屏上能成一清晰的像，若“取”下近視眼鏡，為使光屏上的像清晰，在保持燭焰和透鏡位置不變的條件下，應該將光屏（ ?。?/h2>組卷：77引用：2難度：0.6
二、多選題
-
6．蠟燭在凸透鏡左側位置如圖所示，小紅正確畫出了圖中蠟燭燭焰的一條光路，根據該蠟燭燭焰的這一條光路信息，下列說法正確的是（ ?。?/h2>組卷：68引用：1難度：0.5
三、填空題
-
7．如圖所示是劉老師利用手機直播網課的情景。手機的鏡頭相當于 ，為了讓同學們能看清黑板上板書的文字，手機應該 （選填“遠離”或“靠近”）黑板，黑板上文字所成的像是 （選填“放大”或“縮小”）的像。組卷：112引用：4難度：0.8 -
8．2008年5月12日14時28分，我國四川省汶川縣發生了里氏8.1級強烈地震，為及時了解震區的受災情況，便于指揮調度，相關部門利用了飛機航拍和衛星遙感技術。飛機航拍只能在白天進行，利用的是地面物體反射的可見光來拍攝。拍攝過程中，地面上的物體在攝像機上成的像，應位于攝像機鏡頭的一倍焦距至二倍焦距之間，且更靠近
（選填“一倍焦距”或“二倍焦距”）處；而衛星遙感則可以晝夜不停的工作，因?yàn)樗粌H可以感知可見光，還可以感知物體發出的（選填“紫外線”或“紅外線”）。組卷：171引用：14難度：0.7 -
9．照相機光圈的作用是，調焦環的作用是，快門的作用是。
組卷：1引用：0難度：0.9 -

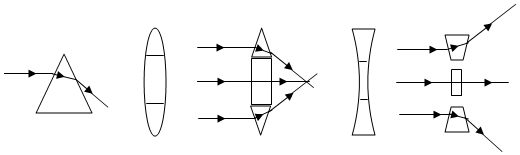

10．凸透鏡和凹透鏡都可以近似看成玻璃三棱鏡和玻璃塊的組合，如圖所示請你結合光路圖說明平行光通過凸透鏡后會聚和通過凹透鏡后發散的道理：光線通過透鏡兩側表面發生兩次 造成的。通過分析我們還可以看出這樣的規律：不管什么透鏡，光通過它折射后，總是向透鏡較 （選填“厚”或“薄”）的那邊偏折厚度越大，偏折越 ，透鏡的焦距越 （后兩空均選填“大”或“小”）
組卷：38引用：2難度：0.7
四、作圖題
-
11．如圖所示，請你完成光線通過凸透鏡的光路圖。組卷：236引用：2難度：0.5 -
12．如圖，請畫出圖中凸透鏡折射光線對應的入射光線。
組卷：30引用：5難度：0.5
五、實驗探究題
-
13．小明在做“探究凸透鏡成像規律”的實驗。

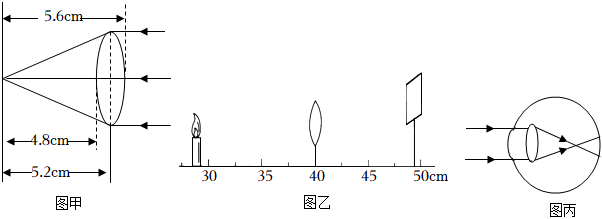

（1）他把凸透鏡正對著太陽光，在白紙上得到一個亮點，用直尺進行測量的情況如圖甲所示，則凸透鏡的焦距是 ；
（2）蠟燭、凸透鏡、光屏在光具座上的位置如圖乙所示，其中明顯還需要調整高度的是 ，調整后恰好能從光屏上觀察到倒立、（選填“放大”或“縮小”）的實像，該成像特點可作為 （選填“照相機”或“投影儀”）的工作原理；
（3）小明同學最近感覺視力下降，他去看醫生時，醫生用如圖丙所示的示意圖為他講解視力下降的道理，由圖可知，他的右眼已 （選填“近視”或“遠視”），應配戴 （選填“凸透鏡”或“凹透鏡”）矯正視力。組卷：2引用：1難度：0.5 -
14．在探究“凸透鏡成像規律”的實驗中，將凸透鏡固定在光具座上50cm刻度線處不動，移動蠟燭和光屏至如圖所示的位置時，在光屏上得到燭焰清晰的像。
（1）該凸透鏡的焦距為 cm。
（2）將蠟燭移到10cm刻度線處，燭焰所成的像是 （選填“放大”“縮小”或“等大”）的。
（3）在燭焰和凸透鏡之間放一眼鏡鏡片，發現光屏上的像由清晰變模糊了。將光屏向靠近凸透鏡的方向移動適當距離后，光屏上再次呈現清晰的像，則該眼鏡的鏡片是 鏡，可用于矯正 （選填“近視”或“遠視”）眼。
（4）蠟燭隨著燃燒而變短，為了使像仍能成在光屏中央，這時需要向 （選填“上”或“下”）移動光屏。組卷：9引用：2難度：0.5 -
15．用如圖所示的裝置做“探究凸透鏡成像規律”實驗。該透鏡的焦距為10cm。
?（1）如圖所示，調節燭焰中心、凸透鏡中心和光屏中心，使之在 。
（2）燭焰在圖所示位置能在光屏上成一清晰的像，則該像是倒立、（選填“放大”“等大”或“縮小”）的 像（填“實”或“虛”）。
（3）若想使光屏上燭焰的像變得再大一些，在不改變凸透鏡位置的情況下，應將蠟燭向 適當移動一段距離，再將光屏向 移動。（兩空均選填“左”或“右”）
（4）實驗時，蠟燭隨著燃燒而變短，光屏上的像將向 （選填“上”或“下”）移動。
（5）若各器材安裝正確，在實驗過程中，無論怎樣移動光屏，都不能在光屏上得到清晰的像的原因可能是 。組卷：31引用：1難度：0.7 -
16．小亮的爺爺要用放大鏡才能看清報紙，放大鏡是用凸透鏡制成。
（1）如圖甲所示，小亮透過放大鏡觀察周?chē)?，發現鐘表竟然呈現了 的樣子；隨著他遠離鐘表，如圖乙所示，又觀察到鐘表倒立、縮小的樣子。由此，他想和同學們一起分組探究凸透鏡的成像情況與 有何關系？
（2）他們將蠟燭、凸透鏡和光屏依次放在光具座上，點燃蠟燭后，調整蠟燭、凸透鏡和光屏的高度，使?fàn)T焰、凸透鏡和光屏三者的中心大致在同一高度，這樣做的目的是使像呈現在 。
（3）表一和表二是兩個小組的實驗記錄表，由表一中的實驗信息可初步得出：當物體到凸透鏡的距離 時，成倒立、縮小的實像。
為使該結論更嚴謹，要盡可能多的采集表二中的 （選填序號）分析。
表一：
表二：實驗序號 凸透鏡焦距 像的性質 物距u/cm 像距v/cm 1 f=10cm 倒立、縮小的實像 40 13 2 倒立、縮小的實像 30 15 3 倒立、等大的實像 20 20
（4）小亮不斷減小蠟燭與凸透鏡的距離，當蠟燭在某一位置時，他發現無論怎樣調節都不能在光屏上觀察到像，如圖丙所示。別的小組的同學提醒他，根據光的傳播方向，可以按照 （選填“A”或“B”）的做法繼續觀察。實驗序號 凸透鏡焦距 像的性質 物距u/cm 像距v/cm 4 f=10cm 倒立、縮小的實像 22 18 5 倒立、等大的實像 20 20 6 倒立、放大的實像 16 26
?組卷：206引用：1難度：0.5 -
17．在學完凸透鏡成像規律后，小濱選擇了一塊焦距未知的凸透鏡，對凸透鏡成像特點作了進一步探究。
（1）為了測量凸透鏡焦距，他讓一束平行光正對射向該透鏡，調節光屏位置直到光屏上得到一個 的光斑，測得凸透鏡的焦距是10cm。
（2）為了使像能成在光屏的中央，應先調節好蠟燭和光屏的高度，使它們的中心跟凸透鏡的中心大致在 。
（3）當把點燃的蠟燭和光屏移至圖甲所示位置，光屏上 （選填“能”或“不能”）成像。若把點燃的蠟燭向右移至光具座的35cm刻度時，向 （選填“左”或“右”）移動光屏?xí)玫揭粋€(gè)倒立、的實像； 就是利用這一成像規律工作的。此時，風一吹，燭焰向左偏，則光屏上成的像向 偏。
（4）細心的小濱發現實驗時間一長，光屏上的像會向上移動，為了使像呈在光屏的中央，應將光屏向 移動。
（5）小明用此光具座模擬人眼看遠近不同物體的情況，當人眼看清眼前30cm處的物體時，凸透鏡的位置、形狀如圖乙所示。如果將物體移至眼前50cm處，保持透鏡（晶狀體）、光屏（視網膜）之間距離不變，則應該換上更 （選填“薄”或“厚”）的凸透鏡（凸透鏡直徑大小相同），才能在光屏上得到清晰的像。組卷：918引用：3難度：0.1
六、解答題
-
18．請畫出圖光源S發出的光線SA通過凸透鏡后的光路圖。（
表示凸透鏡，作圖時請保留必要的輔助光線，只畫出折射光線的不給分）組卷：579引用：5難度：0.4 -
19．請?jiān)趫D中畫出入射光線或折射光線。
組卷：294引用：6難度：0.7
