2022年廣東省深圳市光明區中考物理二模試卷
發布：2025/7/15 15:0:16
一、單選題（本題共5小題，每小題2分，共10分。在每小題的四個選項中，只有一個最符合題意）
-
1．當驗電器帶電以后，金箔就會張開一定角度，其原因是（ ?。?/h2>
組卷：85引用：3難度：0.7 -
2．某智能鎖需通過“密碼+指紋”兩次識別成功才能開鎖．第一次密碼識別成功時僅有S1閉合，語音提示器發聲；第二次指紋再識別成功時S2才閉合，開鎖成功。若用電動機
工作模擬開鎖成功，則符合要求的模擬電路是（ ）組卷：376引用：8難度：0.7 -
3．“神舟十號”上天后，女宇航員王亞平進行了精彩的太空授課。下列有關說法正確的是（ ）
組卷：22引用：1難度：0.9 -
4．小明在老師指導下，利用自制水透鏡探究凸透鏡成像的規律。如圖甲所示，利用記錄的實驗數據，繪制了如圖乙所示的像距v和物距u的關系圖（實驗過程中水透鏡厚度不變）。實驗過程中，下列正確的是（ ）
組卷：83引用：1難度：0.5 -
5．某實驗小組分別用如圖所示的甲、乙兩個滑輪組（滑輪重相同）勻速提起相同的重物。不計繩重及摩擦，下列說法正確的是（ ?。?/h2>組卷：26引用：1難度：0.7
二、雙選題（本題共5小題，每小題2分，共10分。每小題有兩個選項符合題意，有錯選不得分，有漏選得1分）
-
6．關于物體沉浮條件及應用實例，下列分析合理的是（ ?。?/h2>
組卷：98引用：1難度：0.5 -
7．如圖所示，水平桌面上放置有甲、乙兩個完全相同的圓柱形容器，容器內分別盛有等體積的不同液體，將物塊A放在甲容器密度為ρ甲的液體中，用一根不計質量的細桿壓住物塊A，使其浸沒，且不與容器接觸，A靜止時所受的浮力為F1，液體對甲容器底的壓強為p1；用一根不計質量的細線將物塊B系好，使其浸沒在乙容器密度為ρ乙的的液體中，且不與容器接觸，B靜止時其所受的浮力為F2，液體對乙容器底的壓強為p2，已知物塊A與B完全相同，細桿、細線與相應物體間的作用力均為F，忽略細桿、細線浸入液體中的體積，下列判斷正確的是（ ）
?組卷：127引用：1難度：0.3 -
8．如圖所示是家庭電路的一部分，下列說法中錯誤的是（ ?。?/h2>組卷：86引用：2難度：0.7 -
9．下列說法正確的是（ ?。?/h2>
組卷：31引用：2難度：0.6 -
10．利用圖象可以直觀形象地描述物理量之間的關系，如圖所示圖象能正確描述物理量關系的是（ ?。?/h2>組卷：42引用：2難度：0.7
三、作圖題（本題共2小題，每小題0分，共4分）
-
11．如圖所示，一束光從空氣斜射入玻璃中，請畫出反射光線和折射光線。組卷：350引用：7難度：0.5 -
12．人用手托著質量150g的蘋果，蘋果與手保持靜止?fàn)顟B(tài)，請?jiān)趫D中畫出蘋果所受力的示意圖。（g取10N/kg）組卷：60引用：2難度：0.7
四、填空題（本題共4小題，每空1分，共22分）
-
13．如圖甲所示是小美和小麗設計的探究“電流與電阻的關系”的電路圖，其中電源電壓為3V，電流表（0～0.6A）、電壓表（0～3V）、定值電阻Rx（5Ω、10Ω、15Ω各一只）、滑動變阻器（40Ω 2A）、開關以及導線若干。
（1）用筆畫代替導線將圖甲實物電路連接完整（要求：導線不交叉，滑動變阻器向左滑動時，電流表示數變大）。
（2）實驗時，小麗先確定一個保持不變的電壓值U，示數如圖乙所示，U=。這種實驗方法叫做。當Rx由5Ω換成10Ω時，閉合開關，應將滑動變阻器的滑片向（選填“A”或“B”）移動，使電壓表示數保持為U，若小麗發現無論怎樣移動滑片，電壓表的示數都無法達到U，原因可能是；
（3）小美提出該實驗裝置還可以用“伏安法”來測量未知電阻的阻值，“伏安法”測電阻的原理是；但小麗不慎將電流表損壞，于是小美又設計了如圖丙所示的電路圖，其中電源電壓未知且恒定不變，另一只定值電阻的阻值為R0，實驗過程如下：
①閉合S1，斷開S2，電壓表的示數為U1；
②閉合S1、S2時，電壓表的示數為U2；
③電阻Rx=（用U1、U2、R0表示）。組卷：71引用：1難度：0.4 -
14．同學們用鉤碼、杠桿和彈簧測力計探究杠桿的平衡條件，每個鉤碼重0.5N。
（1）實驗前，小明發現杠桿靜止時如圖甲所示，則應將杠桿左端平衡螺母向 （填“左”或“右”）端適當調節，使杠桿水平平衡。
（2）實驗中，小明在杠桿兩側掛上不同數量的鉤碼。第1、2次杠桿平衡時的數據已填入表格中，圖乙是第三次杠桿平衡時的情景，此時杠桿的阻力為 N，阻力臂為 m。實驗
次數動力
F1/N動力臂
l1/m阻力
F2/N阻力臂
l2/m1 2.5 0.2 2 0.25 2 2 0.15 1.5 0.2 3 1.5 0.1 ▲ ▲
（3）分析實驗數據，歸納出杠桿平衡條件為 。
（4）小紅同學將一側的鉤碼換成了彈簧測力計，按圖丙所示保持水平平衡，彈簧測力計拉力的方向由a變?yōu)閎后，測力計的示數將 ，其原因是 。
（5）若小華使用的杠桿右側的平衡螺母遺失，她利用一個鉤碼把杠桿調節在水平位置平衡，如圖丁所示。計劃按（2）的實驗步驟去完成實驗，小紅的實驗方案是 （“可行”或“不可行”）的。組卷：78引用：2難度：0.4 -

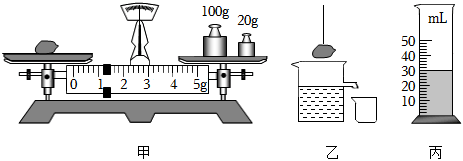

15．某實驗小組測量一塊礦石A的密度。
（1）將天平放在水平工作臺上，把游碼移動到標尺左端的 處，當橫梁穩定時，指針偏向分度盤的右側，則應將平衡螺母向 調使橫梁水平平衡；
（2）天平調平衡后，將礦石A放在天平左盤內，當右盤中砝碼的質量和游碼的位置如圖甲所示時，天平橫梁再次水平平衡，則礦石A的質量為 g；
（3）由于礦石A體積較大，所以他們借助溢水杯完成測量，向溢水杯中倒入水，當溢水口不再有水流出時，將一個燒杯在溢水口下，如圖乙所示。用細線系好礦石A，將其浸沒在水中，等到溢水口不再有水溢出時，再將燒杯中的水倒入量筒中，如圖丙所示，溢出水的體積為 cm3；
（4）根據以上實驗數據可以計算出礦石A的密度是 g/cm3；
（5）在評估交流時，大家認為：將燒杯里的水倒入量筒時，燒杯中會有殘留，會影響測量的準確程度，最終會使測量的密度值 （選填“偏大”、“偏小”或“不變”）。組卷：149引用：7難度：0.6 -
16．圖甲是探究“冰熔化時溫度變化規律”的實驗，圖乙是實驗中某時刻溫度計的示數，圖丙是根據實驗數據畫出的圖象。
（1）裝有碎冰的燒杯直接放置在空氣中，應選用顆粒（選填“較大”或“較小”）的冰塊做實驗。不用酒精燈加熱，這樣做，不但能使燒杯均勻受熱，而且冰的溫度升高較（選填“快”或“慢”），便于記錄各個時刻的溫度。
（2）實驗中，應始終注意觀察燒杯中冰的變化，并每隔1min記錄一次溫度計的示數，由圖乙可讀出某時刻溫度計的示數是℃。
（3）由圖丙可知，冰在熔化過程中吸熱，溫度（選填“升高”、“不變”或“降低”），第6分鐘處于態，冰的熔化過程共經歷了分鐘。組卷：105引用：8難度：0.5
五、計算題（本題共2小題，共16分）
-
17．如圖所示，電源兩端電壓保持不變，電阻R2阻值為20Ω。閉合開關S后，電流表A1的示數為0.5A，電流表A2的示數為0.3A。求：
（1）通電10s電阻R2消耗的電能；
（2）電阻R1的阻值。組卷：594引用：3難度：0.7 -
18．在拓展課上，小泉同學模擬某建筑工地上拉動工件的情景，設置了如圖所示的滑輪組。他用該滑輪組在4s內將一個重為100N的物體，沿著水平地面勻速拉動了2m。人的拉力為18N，物體移動時受到地面的摩擦力為物重的，不計繩重及機械的摩擦。求：720
（1）人的拉力做功的功率；
（2）動滑輪受到的重力；
（3）滑輪組的機械效率。組卷：239引用：3難度：0.5
六、綜合分析題（每空1分，共8分）
-
19．如圖甲為小明家新安裝的風暖型浴霸，它集LED照明系統和暖風系統于一體，兩個系統既能同時工作也能單獨工作，因此極大方便了人們的日常生活。浴霸的風暖加熱功能主要是利用電動機鼓動空氣流動，通過加熱元件加熱冷空氣帶動室內升溫。
（1）師傅在安裝時候告訴小明，風暖浴霸安裝時要離開淋浴區一段距離，盡量不要安裝在淋浴區正上方，否則洗澡時候會很不舒服，聰明的小明馬上想到這樣安裝的原因，這是因?yàn)?；
（2）關于風暖浴霸，下列說法正確的是 ；
A．浴霸照明用的LED發光二極管是由絕緣體材料制成
B．浴霸吹風用的電動機的原理是電磁感應現象
C．風暖機工作時實現了內能轉化為電能
D．浴霸開啟后衛生間溫度升高，是用熱傳遞的方式改變了空氣內能
（3）小明在使用中發現：為確保安全，在使用加熱系統時，需要先打開吹風（電動機），然后才能開啟加熱功能（R為加熱電阻），而吹風（M為電動機）可以單獨使用。請你根據題中信息設計出符合要求的電路，并用筆畫線代替導線將圖乙電路連接完整；
（4）小明利用熱敏電阻為家中風暖型“浴霸”設計了一個溫度可自動控制的裝置，如圖丙所示。“控制電路”中的熱敏電阻R1的阻值隨溫度變化的曲線如圖丁所示，回答問題：
當浴室中的溫度上升時，由圖乙可知熱敏電阻的阻值 （選填“變大”“變小”或“不變”）；當升高到一定的溫度值時，繼電器的銜鐵會被 （選填“吸合”或“釋放”）；
小明想在控制電路中增加一個電子元件實現自動控制溫度可調，請寫出小明所選用的是哪種電子元件如何連接到電路中的（要求保證電路安全）：。組卷：187引用：3難度：0.5
