2021-2022學年遼寧省沈陽師范大學附中九年級（上）期中物理試卷
發布：2025/7/15 15:0:17
一、選擇題（共21分，其中1-6小題單選，每題2分；7-9小題多選，每題3分，多選、錯選不得分）
-
1．下列家用電器中，正常工作時電流約為5A的是（ ）
組卷：74引用：2難度：0.7 -
2．如圖所示電路中，電源電壓恒定，R1為定值電阻，R2為滑動變阻器。閉合開關S，R2的滑片P自b向a移動，以下說法正確的是（ ?。?/h2>組卷：265引用：5難度：0.5 -
3．杭州亞運會開幕式上應用了全球最大規模的LED透明網幕屏，實現了現場的觀眾能夠看見數字人奔跑以及點燃火炬的畫面。LED透明網幕屏主要利用發光二極管工作。發光二極管的主要材料是（ ）組卷：197引用：7難度：0.8 -
4．如圖所示，電源電壓為6V保持不變，閉合開關S，電壓表示數為2V。下列說法正確的（ ）組卷：149引用：1難度：0.5 -
5．關于內能，下列說法中正確的是（ ?。?/h2>
組卷：54引用：3難度：0.6 -
6．小黃的家門口裝有開關S1，床頭裝有開關S2，這兩個開關都能單獨控制房間的吊燈，如圖中的電路圖能符合這一要求的是（ ?。?/h2>
組卷：2658引用：46難度：0.7
二、以下三個小題為多項選擇：
-
7．如圖所示，電源電壓不變，閉合開關S，電路各元件工作正常。一段時間后，若其中一只電壓表示數變大，則（ ?。?/h2>組卷：126引用：4難度：0.7 -
8．某同學設計了以下四種電路，其中電源兩端電壓不變且未知，R0是阻值已知的定值電阻。在實驗中不拆改電路的情況下，能夠測量出未知電阻，Rx阻值的電路是（ ）
組卷：89引用：1難度：0.5 -
9．關于熱量、內能、溫度的關系中正確的是（ ）
組卷：46引用：1難度：0.7
二、填空題（每空1分，共18分）
-
10．用石墨烯制成的濕敏電阻，其阻值會隨含水量的升高而增大。如圖所示，這是檢測植物葉片含水量的電路，電源電壓不變。將濕敏電阻R附著在葉片上，當葉片含水量升高時，電流表的示數，電壓表的示數。（均選填“變大”、“變小”或“不變”）
組卷：103引用：5難度：0.6 -
11．如圖是甲、乙兩導體電流與電壓的關系圖像，由圖可知甲的電阻是Ω，若將甲和乙并聯接在3V電路中，通過它們的電流之比I甲：I乙=.組卷：103引用：9難度：0.7 -
12．家庭電路中，為保證用電器都能獨立工作。這些用電器要 聯連接，每關閉一個正在使用的用電器，電路中的總電阻會變 。
組卷：147引用：3難度：0.8 -
13．如圖為一種測量體重的裝置，當體重越重時，電表示數（選填“越大”或“越小”）。組卷：39引用：3難度：0.7 -
14．如圖所示的電路，電源電壓恒為3V。閉合開關S，電壓表的示數為0.5V，則燈泡L1兩端的電壓為 V，燈泡L2兩端的電壓為 V。?組卷：27引用：1難度：0.7 -
15．如圖是汽油機工作時各沖程的示意圖，從能量轉化的角度看，其中與左圖實驗相同的是 。
組卷：9引用：1難度：0.8 -
16．如圖所示電路中，電源電壓恒定，電阻R的阻值20Ω．在對S1和S2進行閉合或斷開的各種操作中，電流表可讀得0.5A和0.3A兩個值，那么電源電壓U=V，燈泡電阻RL=Ω（燈泡電阻不隨溫度變化）。組卷：22引用：2難度：0.5 -
17．如圖所示，電源電壓不變，R1=2Ω，R2=3Ω，R3=4Ω．只閉合S，電壓表V1、V2示數之比為，再閉合開關S1和S2，電流表A1、A2示數之比為，電壓表V2和電流表A1示數之比將（選填“變大”、“變小”或“不變”）。組卷：587引用：4難度：0.5 -
18．用毛皮摩擦過的橡膠棒由于 電子而帶負電。如圖所示，用這個橡膠棒接觸驗電器的金屬球，接觸的瞬間電流的方向是 （填“從橡膠棒到金屬箔片”或“從金屬箔片到橡膠棒”）。組卷：100引用：2難度：0.8 -

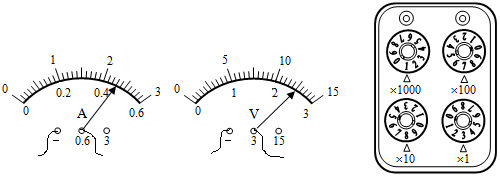

19．如圖所示的電阻箱接入電路的電阻是Ω．電流表的讀數是A，電壓表的讀數是V。
組卷：610引用：5難度：0.6
三、計算題（共18分，每題9分）
-
20．某型號汽車在測試中，沿一段平直的路面勻速行駛了20min,消耗汽油4kg。測試過程中該汽車發動機的有用功率恒為60kW。（q汽油=4.5×107J/kg,假設汽油完全燃燒）求：
（1）完全燃燒4kg的汽油放出的熱量；
（2）該型號汽車發動機的效率。組卷：54引用：2難度：0.7 -
21．系統找不到該試題
四、實驗題（23分，每空1分）
-
22．小明利用如圖甲所示的電路探究電流跟電阻的關系。已知電源電壓為6V且保持不變，實驗用到的電阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω。
（1）在連接電路時開關應，此時滑片應滑到最端（填“左”或“右”）。
（2）實驗中多次改變R的阻值，調節滑片，使示數保持不變，記下電流表的示數得到如圖乙所示的圖象。
①由圖象可以得出結論：電壓一定時，。
②實驗中，小明用5Ω的電阻做完實驗后，接下來將10Ω的電阻接入電路，閉合開關后，應向（填“左”或“右”）移動滑片，使電壓表示數為V時，讀出電流表的示數。組卷：127引用：4難度：0.7 -
23．在兩個相同燒杯中分別加初溫、質量相同的水和食鹽水，用相同酒精燈加熱直到沸騰。
（1）分別測量出水和食鹽水的沸點，發現食鹽水的沸點比水高。其中水沸騰時溫度計的局部放大圖如乙圖所示，水的沸點為℃。
（2）實驗中加熱食鹽水到沸騰需要的時間長，能否僅由“加熱食鹽水到沸騰需要的時間長”得出食鹽水的比熱容大的結論？答：；其原因是：。
（3）根據以上實驗，在當時的情況下，若將100mL30℃的水加熱到沸騰至少需要吸收的熱量為J。組卷：15引用：1難度：0.5 -

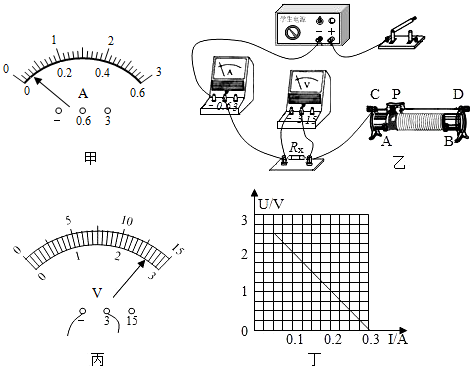

24．用“伏安法”測未知電阻的阻值。
（1）小明在檢查儀器時，發現電流表指針如圖甲所示，則小明接下來的操作是。
（2）如圖乙所示是小明測量定值電阻的實物圖（不完整）。請用筆畫線代替導線，連接成完整電路。要求：滑動變阻器的滑片P向右移動時，電流表示數變?。ㄕ埼鸶脑袑?dǎo)線，導線不能交叉）。
（3）伏安法測電阻的原理是。連接電路前，開關必須，電路接通前，滑動變阻器的滑片P應移至阻值最大端。
（4）小明閉合開關后，發現電流表示數為零，但電壓表有示數，此時電路中的一處故障是待測電阻Rx（填“短路”或“斷路”）。
（5）小明排除故障后，移動滑動變阻器的滑片，當電流表的示數為0.2A，電壓表的示數如丙圖所示，則本次實驗測得定值電阻Rx是Ω。
（6）在物理實驗中，經常要對物理量進行多次測量。下列實驗與本次實驗進行多次測量的目的相同的是（填字母序號）。
A．用刻度尺測量物理課本的長與寬
B．探究杠桿的平衡條件
C．測量小燈泡的電功率
（7）另一組的小宇用相同的器材進行實驗，并根據自己所記錄的實驗數據繪制了如圖丁所示的U-I圖象。小明發現小宇繪制的U-I圖象和自己繪制的U-I圖象不同，你認為其原因是小宇。組卷：127引用：1難度：0.4
五、綜合應用題（5分）
-
25．在日常生活中，十字路口的交通紅綠燈保障著人們的通行，“紅燈停，綠燈行，黃燈亮了等等”，遵守交通規則不但使我們的出行有序，更為生命提供了安全保障。
（1）善于觀察的小宇同學每當經過紅綠燈路口時，他都會想一想紅燈、綠燈、黃燈是怎么連接的呢？學習了電學知識后，他明白了它們的連接方式是 。

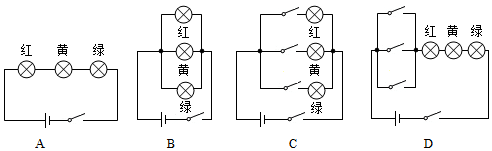

（2）小宇在課后設計了幾個實驗電路，如圖所示，可以正確模擬紅綠燈工作的是 。

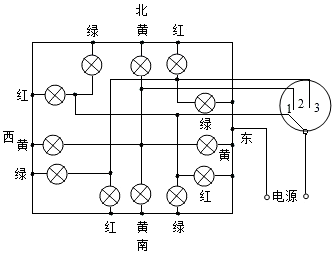

（3）但實際的紅綠燈在東、南、西、北四方向都能看見信號，在老師的幫助下，他和同學們多次嘗試，又設計出了如圖所示的電路。當單刀多擲開關接通位置“1”時 。
A.南北綠燈發光，東西紅燈發光
B.南北紅燈發光，東西綠燈發光
C.南北黃燈發光，東西綠燈發光
D.南北紅燈發光，東西黃燈發光組卷：220引用：3難度：0.7
