2020-2021學年陜西省西安市高新區逸翠園中學九年級（上）月考物理模擬試卷（六）
發布：2025/7/15 16:0:10
一、選擇題（共15小題，每題2.分共30分，每小題只有一個選項符合題意）
-
1．當導體兩端電壓一定時，通過導體的電流隨導體電阻變化規律的圖像如圖所示。請根據圖像判斷，當導體電阻為50Ω時，通過該導體的電流為（ ?。?/h2>組卷：18引用：1難度：0.5 -
2．如圖所示，這是一種顯示汽車油箱油量的裝置圖，其中滑桿相當于滑動變阻器R的滑片，若油箱中的油量增加，下列說法錯誤的是（ ）組卷：111引用：2難度：0.7 -
3．在國際單位制中，電功率的單位是（ ?。?/h2>
組卷：18引用：6難度：0.9 -
4．如圖的是家用電飯煲的電路示意圖，R0是電熱盤，R是一個電阻，S是受溫度控制的開關。做飯時開關接“1”，R0通電，當溫度達到103℃時開關自動接“2”，電阻R和R0組成串聯電路，電飯煲處于保溫狀態。下列說法正確的是（ ?。?/h2>組卷：17引用：2難度：0.9 -
5．在如圖所示的電路中，電源兩端的電壓保持不變，滑片從左端到右端可滑動的總長度為15cm,閉合S后，滑動變阻器的滑片P從最左端向最右端滑動的過程中，電流表和電壓表均未超出量程。對于此過程中電流表的示數I或電壓表的示數U隨滑動變阻器滑片從左端向右滑動距離x變化的關系，在圖中給出了四個圖像，其中只有一個是合理的。根據你的判斷，合理圖像應為（ ?。?/h2>組卷：133引用：1難度：0.5 -
6．下列關于電功、電功率的說法中正確的是（ ?。?/h2>
組卷：184引用：2難度：0.7 -
7．下列有關常見電壓值的表述，正確的是（ ?。?/h2>
組卷：291引用：5難度：0.5 -
8．一位同學連接了如圖所示的電路，閉合開關后，無論怎樣移動滑動變阻器的滑片，電流表始終無示數，電壓表指針偏轉了較大的角度。若電路中只有一處發生故障，則故障的原因可能是（ ）組卷：735引用：6難度：0.8 -
9．一段1m長的電阻絲，下列做法能使它的電阻減小的是（ ?。?/h2>
組卷：184引用：1難度：0.8 -
10．如圖所示電路，閉合開關S1、S2，兩電表都有示數，下列判斷正確的是（ ?。?/h2>組卷：597引用：6難度：0.5 -
11．如圖所示電路中，電流表A1、A2的示數分別為0.3A和0.4A，三個電阻中有兩個的阻值相等，電流表內阻不計，則通過電源的電流可能是（ ）組卷：72引用：1難度：0.5 -
12．如圖所示，定值電阻R1=5Ω，R2=10Ω，開關S閉合時，R1、R2兩端的電壓分別是U1、U2，通過的電流分別是I1、I2，下列關系正確的是（ ）組卷：1976引用：12難度：0.8 -
13．小林設計了一款智能體溫計，圖示為體溫計的內部電路圖，用電表示數大小反映溫度高低，熱敏電阻R1的阻值隨溫度的升高而增大，定值電阻R2起保護電路的作用。下列分析正確的是（ ?。?img alt src="http://img.jyeoo.net/quiz/images/202305/28/3aa35841.png" style="vertical-align:middle;FLOAT:right" />
組卷：31引用：3難度：0.7 -
14．常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的，任一方式解鎖前S3是閉合的，當任一方式3次解鎖失敗后，開關S3就會斷開而暫停手機解鎖功能。若用燈泡L發光模擬手機解鎖成功，則符合要求的模擬電路是（ ）
組卷：197引用：3難度：0.7 -
15．如圖所示的電路中，閉合開關S，兩只電壓表的指針偏轉角度相同，則R1：R2等于（ ?。?br />
組卷：1312引用：8難度：0.7
二.填空題（每空1分，共32分）
-
16．如圖所示是簡化了的電冰箱的電路圖，M是壓縮機用的電動機，L是電冰箱內的照明燈泡，電路中M和L是聯（填“串”或“并”）電冰箱開門時L接通，就是閉合開關；可以估計M的額定功率L的額定功率（填“＞”，“＜”或“=”）。組卷：38引用：3難度：0.7 -
17．導體中的電流，跟
成正比，跟成反比，這個結論叫做歐姆定律，其數學表達式為。探究該定律時應利用的研究方法是：。伏安法測電阻的原理是：。組卷：3引用：1難度：0.7 -
18．如圖所示是充電寶同時為兩部手機充電。充電時，手機中的鋰電池相當于電路中的，兩部手機在電路中的連接方式為聯。組卷：74引用：11難度：0.8 -
19．如圖是甲、乙兩導體的I-U圖像，下列是小明根據圖像信息所做出的判斷，當通過甲的電流為0.3A時，它兩端的電壓為 V，當乙兩端的電壓為2.5V時，它的阻值為 Ω。組卷：75引用：2難度：0.6 -
20．一只電爐的銘牌上標有“220V 200W”的字樣，它正常工作時的電阻是 Ω，當其兩端電壓為110V時，該電爐的實際功率為 W。（不計溫度對電阻的影響）
組卷：40引用：2難度：0.7 -
21．被毛皮摩擦過的橡膠棒帶電荷（選填“正”或“負”），這是因為橡膠棒在摩擦過程中（選填“得到”或“失去”）電子。
組卷：219引用：11難度：0.7 -
22．如圖所示是一個簡化的電冰箱電路圖，其中“
”是壓縮機用的電動機，L是電冰箱內的照明電燈。電路圖中的電燈L與電動機“
”是串聯的還是并聯的？
你的猜想：
你的判斷的方法：。組卷：1引用：3難度：0.9 -
23．壓力傳感器的原理圖如圖所示，其中A、B均為絕緣材料，AB間有可收縮的導線，彈簧上端和滑動變阻器R2的滑片P固定在一起，電源電壓18V，R1=10Ω，R2的阻值變化范圍為0-8Ω，閉合開關S，壓力F與R2的變化量成正比，F(xiàn)=1N時，R2為2Ω，此時電流表示數是A；當電流表的示數為I時，F(xiàn)=N（寫出關于I的數學表達式），I的取值范圍是A。組卷：186引用：4難度：0.5 -
24．汽車行駛在水平路面上，關閉發動機后由于
還會運動一段距離；汽車輪子是利用滾動摩擦代替滑動摩擦從而減少了摩擦力，請你再列舉一例生活中減少摩擦力的方法。組卷：89引用：35難度：0.7 -
25．小明家的電水壺額定功率為2000W，讓這個電水壺正常工作3min,電水壺消耗的電能是 kW?h。小明家的電能表參數如圖所示，若家中只有這個電水壺單獨工作，則這3min內電能表轉盤轉動 圈。組卷：609引用：4難度：0.7 -
26．有一個標有“8V，2W”的小燈泡，如果接到12V的電源上必須聯一個阻值為Ω的電阻，才能使小燈泡正常發光，此時這個電阻上消耗的電功率是W。
組卷：300引用：37難度：0.7
三.實驗題（每空1分，共22分）
-

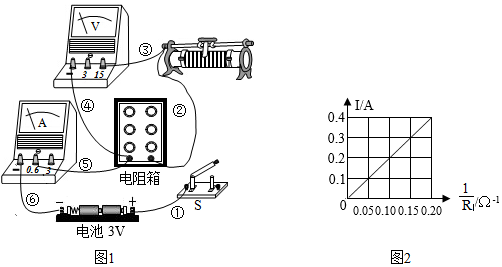

27．小軍利用圖1電路探究電流與電阻的關系，所用器材規格已在圖中標明。
（1）請用筆畫線代替導線將電路連接完整，使滑片P向左移動時，滑動變阻器接入電路的阻值增大；
（2）完成連接后進行實驗。閉合開關前，滑片P應置于最（選填“左”或“右”）端；
（3）實驗中，若無論如何調節滑動變阻器，電流表的示數幾乎為零，電壓表示數始終為3V．經檢查發現是某根導線出現了斷路，該導線是（選填導線編號）；
（4）測量結束后，應先，拆除兩端導線后，再拆除其他導線并整理好器材；
（5）將電流表示數記為I，電阻箱和滑動變阻器接入電路的阻值分別記為R1和R2．小軍根據實驗數據繪制的I與R1的倒數之間的關系圖線如圖2所示。
①根據圖2可得出“在電壓一定時，通過導體的電流與導體的電阻成”的實驗結論；

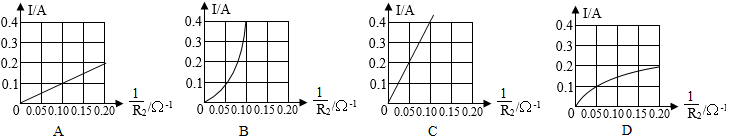

②下列四個選項中，能正確反映I與R2的倒數之間關系的是，你判斷的理由是：。
組卷：80引用：3難度：0.5 -
28．小明在測量小燈泡的電功率的實驗中，選用額定電壓為2.5V的小燈泡（電阻約10Ω）、電壓為6V的電源、電流表、電壓表、滑動變阻器（50Ω 0.5A）、開關、導線若干。
[實驗步驟]

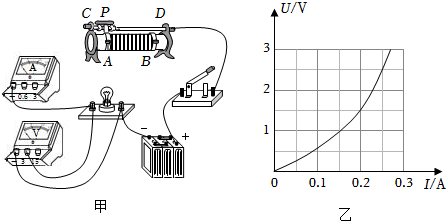

（1）用筆畫線代替導線將圖甲中的電路連接完整（要求：滑動變阻器向右滑動時燈泡變亮）。
（2）連接好電路后，閉合開關前，在甲圖中滑動變阻器的滑片P應置于 端（選填“A”或“B”）；閉合開關，發現小燈泡不亮，電流表有示數，電壓表無示數，則故障原因可能是小燈泡發生 （選填“短路”或“斷路”）。
（3）排除故障，閉合開關，移動滑片P到某位置時，電壓表的示數為2.2V，若想測量小燈泡的額定功率，應將滑片P向 （選填“A”或“B”）端移動，使電壓表的示數為 V；通過實驗，小燈泡的U-I圖像如圖乙所示，則小燈泡的額定功率為 W。
（4）由圖乙可知，小燈泡燈絲電阻大小的變化可能與 有關。組卷：28引用：1難度：0.5 -
29．在“探究凸透鏡成像的規律”實驗中，凸透鏡的焦距為10cm。
（1）將燭焰的中心，透鏡的中心和光屏的中心調整到 ，使像成在光屏的中央。
（2）如圖所示，若不移動蠟燭和凸透鏡的位置，要在光屏上得到清晰的像，應將光屏移到標尺刻度的 范圍內（選填標號）。
A．40～50cm
B．50～60cm
C．60～70cm
D．70～80cm
（3）若將圖中蠟燭逐漸遠離凸透鏡的過程中，所成的像將逐漸變 （選填“大”或“小”）。利用這個規律可知：我們在照畢業合影時，如果最邊緣的兩個同學未進入取景框，則此時攝像師應 （選填“靠近”或“遠離”）我們。
（4）若將蠟燭放在圖中光具座32cm刻度線處，此時 （選填“能”或“不能”）在光屏上找到像。組卷：10引用：1難度：0.5
四、計算題（共16分）
-
30．有兩種燈泡，分別標有“110V 60W”和“110V 25W”，忽略溫度對燈絲電阻的影響。
（1）一只60W的燈泡接入100V的電路中，電功率是多少？
（2）能不能各取一只串聯接入220V照明電路使用？請說明原因；
（3）若把兩種燈泡在同一電路中混合使用，并使它們都能正常發光，最少應各使用多少只，如何連接？組卷：81引用：2難度：0.5 -
31．如圖是某電蒸鍋的內部簡化電路圖，R1、R2均為發熱電阻，R1的阻值為484Ω，加熱擋功率為1200W。用此電蒸鍋對質量為1.2kg的水加熱使其溫度升高75℃，需要的時間為375s,已知c水=4.2×103J/（kg?℃）。求：
（1）保溫擋的功率。
（2）電阻R2的阻值。
（3）電蒸鍋的加熱效率。組卷：1172引用：17難度：0.7
