2023-2024學年江蘇省泰州市興化市九年級（下）開學物理試卷（B卷）
發布：2025/7/16 5:0:10
一、選擇題（每題4個選項中只有1個符合題意。每題2分，共24分）
-
1．如圖甲所示是煙霧報警裝置的電路圖。R0為定值電阻，R為光敏電阻，它的阻值隨光照強度變化情況如圖乙所示（lx為光照強度單位），當電流表示數減小至某一數值時裝置報警。開關S閉合后，下列說法正確的是（ ）組卷：343引用：5難度：0.6 -
2．下列四幅圖中，動能和勢能之間沒有發生相互轉化的是（ ）
組卷：80引用：7難度：0.9 -
3．在日常用電中，下列做法正確的是（ ?。?/h2>
組卷：59引用：2難度：0.5 -
4．攬湖山盛景，悅未來之城，成都東部新區自誕生之初就有著獨特的山水城市景觀。下列對東部新區的各個景色，分析正確的是（ ?。?/h2>
組卷：38引用：4難度：0.7 -
5．同學們看看考場里的日光燈，下面是對其中一盞日光燈正常工作時相關物理量的估測，最接近實際情況的是（ ?。?/h2>
組卷：76引用：12難度：0.8 -
6．如圖所示為一種傾斜監測報警裝置的簡易電路圖，電路中的傳感器是一個用玻璃殼密封的內部裝有可自由滾動的金屬小球與電極的裝置，當傾斜監測報警裝置向特定方向傾斜時，電鈴便會報警，下列說法正確的是（ ?。?/h2>組卷：157引用：5難度：0.8 -
7．下圖是幾個同學畫的家用電冰箱的電路圖，其中M是壓縮機，S1是溫控開關，L是電冰箱內的照明燈泡，你認為符合實際的合理電路圖是（ ）
組卷：301引用：1難度：0.9 -
8．對于圖中所示的四幅圖，下列說法中正確的是（ ?。?br />
組卷：58引用：3難度：0.7 -
9．如圖所示，GMR是一個巨磁電阻，其阻值隨磁場的增強而急劇減小，當閉合開關S1、S2時，下列說法正確的是（ ?。?/h2>組卷：1662引用：17難度：0.9 -
10．如圖所示，電路中的開關閉合后，兩燈都不亮，用一根導線連接A、B兩點后，燈L1亮，燈L2不亮，若故障只有一處，電路的故障可能是（ ）組卷：873引用：8難度：0.7 -
11．如圖甲所示的電路中，電源電壓保持不變，定值電阻R0的阻值是10Ω。閉合開關后，當滑動變阻器的滑片P從一端移至另一端過程中，R1消耗的電功率隨電阻變化關系如圖乙所示，根據圖象信息，下列判斷正確的是（ ）組卷：545引用：3難度：0.5 -
12．在探究通電螺線管的實驗中，小明連接了如圖所示的電路，通電螺線管A端放有一小磁針，閉合開關，移動滑動變阻器的滑片，下列說法正確的是（ ?。?/h2>組卷：584引用：4難度：0.7
二、填空題（本題有9小題，每空1分，共26分）
-

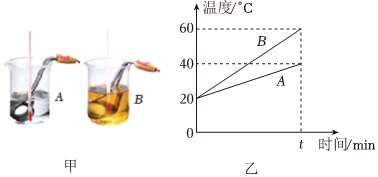

13．小強用如圖甲所示器材“探究不同物質的吸熱能力與物質種類的關系”，通過控制加熱時間相同，來保證A、B兩種物質 （選填“吸收熱量”或“升高溫度”）相同，所測數據繪制成如圖乙所示圖像，分析圖像可知，（選填“A”或“B”）物質的吸熱能力更強。若A物質的質量為0.5kg,則在時間t內吸收的熱量為 J【cA=2.6×103J/（kg?℃）】。
組卷：332引用：4難度：0.5 -
14．福建艦是我國首次采用電磁彈射技術的航母，如圖是其工作原理簡圖。甲板下方的直線彈射電機在通有強大電流時受到強磁場的作用而迅速加速，將飛機加速到能夠起飛的速度，其中的物理原理是 ；電磁彈射的功率約為100兆瓦，彈射一架飛機的時間約為45s,則彈射一架飛機消耗的電能約為 kW?h,請你再舉出與此原理相同的一種家用電器：。組卷：60引用：2難度：0.6 -
15．冬天人們常用的一種電熱暖手寶，其內部液體通常采用水，這是利用水的 的特性，為了使用時更加安全，它的內部采用了雙重溫控保護開關，兩個溫控開關應是 （選填“串聯”或“并聯”）起來使用的。
組卷：26引用：1難度：0.6 -
16．如圖所示的電路中，若只閉合開關S1、S3，此時電流表A1與A2的示數之比為3：2，若只閉合開關S2，則電阻R1與R2兩端的電壓之比為 。
組卷：51引用：1難度：0.5 -
17．如圖所示是一種水位自動報警器的原理圖，水位到達A時該報警器自動報警，此時電磁鐵的上端 極，燈 發光。組卷：54引用：1難度：0.7 -
18．如圖是小明購買的干鞋器，將其放入鞋內，通電后發熱能起到干燥殺菌除臭的作用。這是利用電流的效應工作的，英國物理學家最早對此效應做了定量研究。組卷：120引用：8難度：0.7 -
19．壓力傳感器的原理圖如圖所示，其中A、B均為絕緣材料，AB間有可收縮的導線，彈簧上端和滑動變阻器R2的滑片P固定在一起，電源電壓18V，R1=10Ω，R2的阻值變化范圍為0-8Ω，閉合開關S，壓力F與R2的變化量成正比，F(xiàn)=1N時，R2為2Ω，此時電流表示數是A；當電流表的示數為I時，F(xiàn)=N（寫出關于I的數學表達式），I的取值范圍是A。組卷：186引用：4難度：0.5 -
20．小東的媽媽在雙十二生活節時，通過網購買了一臺家用豆?jié){機，如圖6所示。到貨后小東仔細觀察了豆?jié){機的構造和工作過程，他發現，豆?jié){機外殼是塑料做成的，插頭是三線插頭，內部主要由電動機帶動刀片轉動，電加熱管通電加熱豆?jié){；豆?jié){機制作豆?jié){的過程是先加熱，再打漿，然后加熱煮熟。根據以上內容，請參照示例寫出與以上情景有關的物理信息和對應的物理知識（不得與示例重復）。
示例：物理信息：外殼用塑料做成；
物理知識：塑料是絕緣體。
作答：物理信息：。
物理知識：。組卷：25引用：2難度：0.8 -
21．如圖中單缸四沖程汽油機正處在 沖程，若該汽油機轉速為1800r/min,則它每
秒鐘對外做功 次。組卷：37引用：4難度：0.6
三、解答題（本題有8小題，共50分。解答25、26題時應寫出解題過程）
-
22．在圖中，將電池、電流表、電壓表三個元件符號正確填進電路的空白處，要求開關S閉合后，電流方向如圖所示；移動滑動變阻器的滑片P，小燈L變亮?xí)r，電流表示數變大，電壓表示數變小。組卷：393引用：25難度：0.5 -
23．如圖所示，A、F為保險盒，D為控制兩個燈泡的總開關，B．C為額定電壓為220V的螺絲口燈泡，E為接大功率用電器的三孔插座。請把這些元件按照安全用電要求接入家庭電路中。
組卷：66引用：2難度：0.5 -
24．通電螺線管左側有一個條形磁體，閉合開關后，能自由轉動的小磁針靜止在如圖所示的位置。請你：
（1）在括號中標出電流表上方接線柱的正負情況（用“+”或“-”表示）；
（2）標出a點磁感線方向；
（3）在括號中標出小磁針靜止時右端的磁極（用“N”或“S”表示）。組卷：305引用：2難度：0.6 -
25．如圖為汽油機做功沖程的示意圖，若某型號單缸四沖程汽油機的活塞直徑為60mm（面積近似取S=3.0×10-3m3，油塞沖程長度為L=0.06m,某種工作狀態下做功沖程燃氣的平均壓強為p=1.0×106Pa,活塞以n=1380次/min做往復運動。
（1）汽油機在此工作狀態下的功率是多少？
（2）如果此工作狀態下每分鐘消耗20g汽油，那么汽油機把內能轉化為機械能的效率是多少？（q汽油=4.6×107J/kg,不計摩擦）組卷：84引用：1難度：0.4 -
26．一款內置電陶爐的電暖桌如圖甲所示，它不僅具有桌面暖手、桌底暖腳功能，還可以燒水、煮茶等。電陶爐的簡化電路如圖乙所示，其參數如表所示，高溫擋額定功率字跡已被磨損。旋轉旋鈕開關，可實現停止工作、低溫擋和高溫擋的轉換。R1和R2均為電熱絲，R2=72.6Ω。求：
（1）低溫擋正常工作時的電流（結果保留一位小數）；
（2）R1的阻值；
（3）高溫擋正常工作10分鐘，消耗的電能是多少？電陶爐 額定電壓 220V 高溫擋 xxW 額定功率 低溫擋 400W 組卷：25引用：1難度：0.5 -

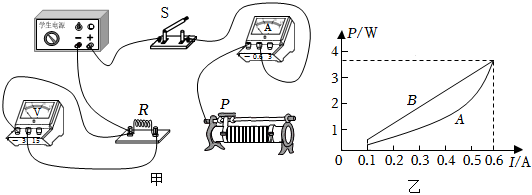

27．在“探究電功率與電流關系”的實驗中，小博連接了如圖甲的電路，電源電壓保持6伏不變。
（1）用筆畫線代替導線將圖甲實物電路連接完整。
（2）實驗時，小博移動滑動變阻器進行多次實驗，繪制了電阻R的電功率隨電流變化的曲線A（如圖乙）。則滑動變阻器最大阻值至少是 歐。
（3）小博已畫出了電路總功率隨電流變化的曲線B，請根據圖乙推測滑動變阻器功率隨電流變化的規律，并說明推測的依據。 。組卷：9引用：0難度：0.5 -
28．如圖甲所示是小美和小麗設計的探究“電流與電阻的關系”的電路圖，其中電源電壓為3V，電流表（0～0.6A）、電壓表（0～3V）、定值電阻Rx（5Ω、10Ω、15Ω各一只）、滑動變阻器（40Ω 2A）、開關以及導線若干。
（1）用筆畫代替導線將圖甲實物電路連接完整（要求：導線不交叉，滑動變阻器向左滑動時，電流表示數變大）。
（2）實驗時，小麗先確定一個保持不變的電壓值U，示數如圖乙所示，U=。這種實驗方法叫做。當Rx由5Ω換成10Ω時，閉合開關，應將滑動變阻器的滑片向（選填“A”或“B”）移動，使電壓表示數保持為U，若小麗發現無論怎樣移動滑片，電壓表的示數都無法達到U，原因可能是；
（3）小美提出該實驗裝置還可以用“伏安法”來測量未知電阻的阻值，“伏安法”測電阻的原理是；但小麗不慎將電流表損壞，于是小美又設計了如圖丙所示的電路圖，其中電源電壓未知且恒定不變，另一只定值電阻的阻值為R0，實驗過程如下：
①閉合S1，斷開S2，電壓表的示數為U1；
②閉合S1、S2時，電壓表的示數為U2；
③電阻Rx=（用U1、U2、R0表示）。組卷：71引用：1難度：0.4 -
29．小明利用下列實驗裝置，探究“感應電流產生的條件”。
（1）根據實驗現象，初步得出電路中產生感應電流的條件是：閉合電路的一部分導體在磁場中做切割磁感線的運動，在該運動過程中，主要將機械能轉化為 能。
（2）保持AB棒運動方向不變，僅將磁體N、S極對調，重復上述實驗，是為了探究感應電流方向與 的關系。
（3）小明想到，若將此裝置中靈敏電流計換成 ，還可進一步探究電動機的工作原理。組卷：86引用：1難度：0.6 -
30．某物理興趣小組在老師的指導下“探究并聯電路的電流特點”。
（1）巡視中老師發現小龍、小虎兩位同學指針偏轉異常
產生小龍同學這種情況的原因可能是；
產生小虎同學這種情況的原因可能是。
（2）小薇設計了如圖所示的電路進行實驗。
①在連接電路時，開關應處于狀態。
②小薇先將電流表接在L1所在的支路上，閉合開關后，她測出了L1、L2支路和干路上的電流分別為I1、I2和I，電流表示數如下圖中甲、乙、丙所示，可讀出，I1=0.5A，I2=A，I=A。
組卷：68引用：1難度：0.5 -
31．如圖所示，小明把小桌放在透明的沙箱中，讓重物從高處落下，撞擊小桌，觀察桌腿陷入沙子的深度，探究重力勢能的大小與哪些因素有關。
（1）實驗探究的是 （填“重物”或“小桌”）的重力勢能。
（2）通過實驗，發現同一個重物從不同高度落下，高度越高，能夠?qū)ν庾龉υ?，說明它的重力勢能越 。
（3）重力勢能與質量有什么關系？你的猜想是：物體的質量越大，其重力勢能越 。為了驗證猜想，請你簡述實驗操作方法：。組卷：35引用：3難度：0.6
