2023-2024學年江西省九年級（上）期末物理試卷
發布：2025/7/16 6:0:11
一、填空題（本大題共8小題，每空1分，共16分）
-
1．發光二極管是一種電子元件，是由 材料制成的。如圖所示是發光二極管的示意圖，我們把它連入電路中，當其長腳與A相連，短腳與B相連時，發光二極管和小燈泡都發光；如果長腳與B相連，短腳與A相連時，發光二極管和小燈泡都不發光，這說明發光二極管具有 的性質。組卷：12引用：1難度：0.6 -
2．電影《長津湖》再現了中國志愿軍戰士艱苦作戰的場景。在-40℃的嚴寒中戰士們吃的土豆變得像石頭一樣堅硬，必須用身體捂熱變軟之后才能吃，戰士們只能靠搓手取暖?！巴炼瓜袷^一樣堅硬”是因?yàn)橥炼怪械乃l(fā)生 （填物態變化名稱）；“靠搓手取暖”是通過 的方式使手的內能增大。
組卷：34引用：1難度：0.8 -
3．某磁浮列車的工作原理如圖所示，則通電后車廂線圈的上方為 （選填“N”或“S”）極。
??組卷：45引用：1難度：0.7 -
4．如圖是臨清市綠化灑水車，灑水車在水平路上一邊向前勻速直線行駛一邊向空中噴灑水霧，在此過程中，灑水車的動能 ，灑水車的機械能 （均選填：“增加”、“減小”或“不變”）。組卷：41引用：9難度：0.8 -
5．小明同學用硬紙板和大頭針制作底座，把兩根縫衣針磁化后，穿過按扣的兩個孔，放在底座的針尖上，就制作成了一個如圖所示的指南針，指南針能指地理的南北極，是因?yàn)槭艿搅?的作用。該指南針靜止后，針尖指南方，則針尖是指南針的 （選填“N”或“S”）極。組卷：141引用：5難度：0.7 -
6．如圖所示電路，電源電壓不變，R0為定值電阻。閉合開關S，滑片P向左移動時，電壓表示數會變 。第一次移動滑片至某位置時電壓表的示數為8V；再次移動滑片至另一位置。若前后兩次滑動變阻器消耗的電功率相等，兩次電路中電流之比為1：2，則電源電壓為 V。組卷：1169引用：8難度：0.3 -
7．如圖所示，干燥的秋天，脫下毛衣后，用手臂靠近小泡沫塊，泡沫塊就會粘滿手臂，這是因?yàn)楦稍锏氖直叟c毛衣后帶電，而帶電體具有的性質。組卷：161引用：8難度：0.6 -
8．小明學完電能表的使用后，想利用電能表測量電飯煲的電功率，觀察自家的電能表如圖所示，將家里其他用電器斷開，只將該電飯煲接入電路中，觀察到電能表的表盤在6分鐘里轉動了320次，則他家電飯煲的實際功率是 W。組卷：151引用：2難度：0.7
二、選擇題（本大題共6小題，共14分）第9～12小題，每小題只有一個選項是符合題目要求的，每小題2分；第13、14小題為多項選擇，每小題至少有兩個選項是符合題目要求的，每小題2分，全部選擇正確得3分，選擇正確但不全得1分，不選、多選或錯選得0分。
-
9．如圖所示的四個裝置，與甲圖工作原理相同的是（ ）組卷：139引用：1難度：0.8 -
10．如圖為通電螺線管及其周圍的小磁針，小磁針涂黑色的是N極，開關閉合時，通電螺線管周圍的小磁針靜止時指向不正確的是（ ?。?br />
組卷：149引用：2難度：0.8 -
11．如圖所示，電路的電源電壓恒為6V，燈泡L正常發光時電壓為2.5V，電流為0.2A，滑動變阻器標有“30Ω 1A”字樣，下列說法正確的是（ ）組卷：16引用：1難度：0.5 -
12．下面一些家用電器中，其中正常工作時電功率接近900W的是（ ?。?/h2>
組卷：304引用：3難度：0.6 -
13．甲圖是小燈泡L和電阻R的I-U圖象，將小燈泡L和電阻R接入乙圖所示電路中，只閉合開關S1時，小燈泡L的實際功率為1W，下列說法正確的是（ ?。?/h2>組卷：444引用：10難度：0.5 -
14．圖甲所示是一種自行車上的裝置，車前端的燈泡與該裝置內部線圈相連，自行車車輪的轉動帶動該裝置上端的小輪轉動，小輪帶動內部的磁體轉動，燈泡便發光照明，圖乙是其結構示意圖。下列分析正確的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202306/262/46a5e302.png" style="vertical-align:middle" />
組卷：41引用：2難度：0.8
三、計算題（本大題共3小題，第15小題6分。16、17小題各8分，共22分）
-
15．如圖甲所示是小明家的養生壺，它有高溫、中溫、低溫三個擋位，圖乙是他的工作電路圖，下表所列的是其部分參數，其中R1、R2為發熱電阻，R2=88Ω，求：
（1）發熱電阻R1的阻值是多少？
（2）該養生壺高溫?fù)醯碾姽β适嵌嗌伲?br />額定電壓 低溫?fù)豕β?/td> 容量 220V 275W 3L 組卷：524引用：1難度：0.6 -
16．某中學為學生供應開水，用鍋爐將200kg的水從25℃加熱到100℃燃燒了6kg的無煙煤，水的比熱容是4.2×103J/（kg?℃），無煙煤的熱值是3.4×107J/kg。求：
（1）鍋爐內的水吸收的熱量是多少？
（2）無煙煤完全燃燒放出的熱量是多少？
（3）此鍋爐的效率是多少？組卷：43引用：5難度：0.7 -
17．如圖，用起重機上的滑輪組將重為9×104N的重物勻速吊起10m,繩端拉力F為4×104N。
（1）求提升重物做的有用功。
（2）求滑輪組的機械效率。
（3）若克服摩擦和鋼絲繩重所做的功為有用功的0.25倍，求動滑輪重。組卷：171引用：2難度：0.3
四、實驗與探究題（本大題共4小題，每小題7分，共28分）
-
18．在如圖甲所示的電路中，電源電壓保持不變，R1為定值電阻，R2為滑動變阻器，閉合開關S，調節滑動變阻器，將其滑片P從最左端滑動到最右端，兩電壓表的示數隨電路中電流變化的完整過程圖線如圖乙所示，其中U0、I0已知。
（1）判斷圖乙中圖線 （選填“甲”或“乙”）是電壓表V2示數隨電流變化的圖線，求出滑動變阻器的最大阻值R2m。
（2）若將定值電阻R1的阻值換為原來的2倍，同樣將滑動變阻器的滑片P從最左端滑動到最右端，請?jiān)趫D丙中畫出兩電壓表的示數隨電路中電流變化的完整過程圖線。
（3）若定值電阻R1替換前后，滑動變阻器的滑片P在最右端時，定值電阻R1電功率的變化量為ΔP1，滑動變阻器R2m電功率的變化量為ΔP2，電路總功率的變化量為ΔP，則（|ΔP1|+|ΔP2|）：|ΔP|=。
（溫馨提示：推導計算過程中需要的物理量，請?zhí)崆霸O(shè)定?。?/h2>組卷：489引用：2難度：0.2 -
19．如圖所示，在“探究電磁鐵磁性強弱與電流大小關系”的實驗中，小文同學用絕緣細線將電磁鐵M懸掛在鐵架臺上，并保持它與軟鐵塊P的距離不變。
（1）該同學連接好電路如圖所示，發現其中缺少了一個儀器 。
（2）完善并組裝好電路后，以下是他的部分實驗步驟：
①用已調零的電子測力計測出軟鐵塊P對測力計的壓力F0并記錄在表格中。
②閉合開關S，調節滑動變阻器的滑片到適當位置，讀出電流表的示數I和電子測力計的示數F，并將I、F的數據記錄在表格中。
③仿照步驟②再進行兩次實驗。
由表中數據可以得出的實驗結論是：。實驗次數 1 2 3 I/A 0.34 0.40 0.44 F0/N 0.9 0.9 0.9 F1/N 0.84 0.82 0.8
（3）若利用此裝置繼續探究“電磁鐵磁性強弱與線圈匝數的關系”，實驗思路是 。組卷：6引用：0難度：0.7 -

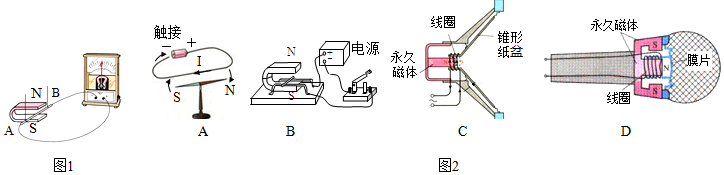

20．圖1是探究什么情況下磁可以生電的裝置。在蹄形磁體的磁場中放置一根導線AB，導線的兩端跟電流計連接。
（1）讓AB豎直向上運動，電流計的指針 （填“偏轉”或“不偏轉”）。次數 磁場方向 導線AB運動方向 電流計指針偏轉方向 1 向上 向左、斜向左 向左 2 向右、斜向右 向右 3 向下 向左、斜向左 向右 4 向右、斜向右
（2）上表記錄的是某小組同學觀察到的部分實驗現象，分析上表可以得出：閉合電路中的一部分導體在磁場中做 運動時，導體中就產生電流
（3）如圖2所示四幅圖中實驗或設備中應用了此原理的是 。
（4）第4次實驗中電流計指針偏轉方向是 。
（5）如果將蹄形磁體向左運動，電路中 （填“能”或“不能”）產生電流。
組卷：1383引用：5難度：0.4 -

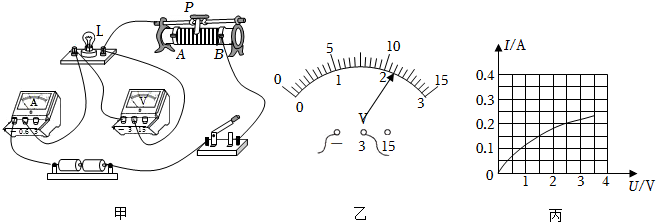

21．小華同學按照圖甲所示的電路圖測量小燈泡在不同電壓下的電功率。已知小燈泡的額定電壓為2.5V、電源電壓恒為4.5V。
（1）連接電路時，開關應處于 狀態；
（2）電路連接正確后，閉合開關，發現小燈泡不亮，而電流表無示數，電壓表示數接近于電源電壓，則可能的故障是 ；
（3）排除故障后，小華移動滑片P到某一點時，電壓表示數如圖乙所示為 V，若他想測量小燈泡的額定功率，應將圖甲中滑片P向 （選填“A”或“B”）端移動，使電壓表的示數為2.5V；
（4）閉合開關后，移動滑動變阻器滑片在不同位置，小燈泡I-U圖像如圖丙所示，小燈泡的額定功率為 W；
（5）由實驗可知，小燈泡的實際功率隨實際電壓的增大而 ；
（6）若小燈泡的額定功率P0與某次工作時的實際功率P1滿足P0=4P1，則以下關于額定電壓U0與實際電壓U1的數值關系，你認為最有可能的是 ；
A.U0=1.5U1
B.U0=2U1
C.U0=3U1
（7）小華同學認為利用該電路，不僅可以測量小燈泡的電功率，還可以用于探究電流與電壓的關系，但必須更換其中一個實驗器材，你認為該如何更換？。組卷：91引用：3難度：0.4
