2021-2022學年重慶市萬盛經開區九年級（上）期末物理試卷
發布：2025/7/16 7:0:10
一、選擇題（每小題只有一個正確答案，每小題3分，共24分）
-
1．如圖所示的電路，當開關S閉合后，兩個小燈泡都發光，此時電壓表V1、V2的示數分別為6V和2.5V。則有關小燈泡L1、L2兩端電壓的說法中，正確的是（ ?。?/h2>組卷：172引用：1難度：0.7 -
2．如圖所示的電路中，在M、N兩點間接入滑動變阻器，要求閉合開關S后，在滑片P向左滑動的過程中，燈L逐漸變亮。如圖乙所示的四種接法中，符合要求的是（ ?。?br />
組卷：76引用：1難度：0.8 -
3．王老師把標有“220V 40W”和“220V 100W”的甲、乙兩盞燈串聯接在220V的電源上（設燈絲電阻不變），則下列判斷正確的是（ ?。?/h2>
組卷：1166引用：5難度：0.5 -
4．如圖所示的電路中，只閉合開關S時，電流表的示數為I，電壓表示數為U，電路消耗的總功率為P。再閉合開關S1時，下列說法正確的是（ ）
?組卷：198引用：1難度：0.5 -
5．在制藥時為了從溶液中提取抗生素，要用加熱的方法使溶液沸騰而除去水分，但抗生素不能在超過80℃的溫度下提取，應采用的方法是（ ?。?/h2>
組卷：124引用：7難度：0.7 -
6．小華將額定電壓相同的兩只小燈泡L1、L2串聯在電路中，如圖所示。合上開關時、發現燈L1亮而燈L2不亮；當他用一根導線并接在燈L1的兩端時，發現燈L2亮了而燈L1不亮。分析出現上述現象的原因是（ ?。?/h2>組卷：20引用：3難度：0.9 -
7．如圖所示的電路，電源電壓保持不變，R1為定值電阻，R2為滑動變阻器，如果將滑片向右緩慢移動時，下列說法中正確的是（ ?。?/h2>組卷：381引用：10難度：0.6 -
8．關于溫度、熱量、內能，下列說法正確的是（ ?。?/h2>
組卷：98引用：4難度：0.9
二.填空、作圖題（每空1分，每圖1分，共12分）
-
9．如圖所示的溫度計示數為℃．小明在測量了體溫后用力甩了幾下體溫計，隨后將其放在陽臺上，晚上放學回家，發現體溫計的示數是36.2℃，他以此斷定這個溫度是今天的溫度（選填“最高”、“最低”或“平均”）組卷：143引用：6難度：0.7 -
10．非物質文化遺產——畫糖人，是我國的一種民間藝術，其作畫過程是：藝人先將紅白糖放在熱鍋里，由于 （選填做功，熱傳遞）糖的內能增大，溫度升高而熔化，然后用小勺子將糖汁淋在玻璃上或刻畫有戲曲人物，小動物等的造型模板上，待糖汁凝固后，栩栩如生的糖人就制成了。
組卷：16引用：1難度：0.7 -
11．如圖電流表所測的是的電流。若要求改動一根接線，變?yōu)闇y(cè)總電流，請你直接在圖中改接（不要的那根×掉，畫上一根）。組卷：150引用：7難度：0.9 -
12．如圖所示，電燈L1、L2、L3的連接方式是 ，電流表A1是測量 的電流，電流表A2是測量 的電流。組卷：198引用：8難度：0.7 -
13．如圖所示，甲容器內盛有水，乙容器內盛有酒精。在一個大氣壓下，若對甲容器的底部持續加熱，乙容器內的酒精 （選填“會”或“不會”）沸騰，當水溫達到 ℃時，會在水的表面和內部同時發生劇烈的汽化現象。組卷：101引用：4難度：0.7 -
14．如圖所示，一臺家用電器單獨接進家庭電路工作10min,電能表的表盤旋轉240r。該用電器的實際功率是 W。組卷：22引用：3難度：0.7
三、實驗題（第15題6分，第16題8分，第17題8分，共22分）
-
15．系統找不到該試題
-

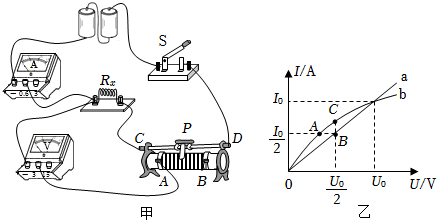

16．如圖甲所示是小科利用兩節干電池做電源，測量未知電阻Rx阻值的實驗電路圖。
（1）閉合開關前，小科發現已連接的電路有一根導線連接錯誤，請你在錯誤的連線上畫“×”，并用筆畫線代替導線將電路連接正確。
（2）小科繪制出定值電阻Rx的I-U圖像如圖乙中的a所示，然后將定值電阻換成小燈泡，用同樣的方法多次實驗，并根據實驗數據繪制出燈泡的I-U圖像，如圖乙中的b所示，則圖中A、B、C三點電阻最大的是 點。
（3）小科還想測量一個阻值約為300歐的定值電阻R1的阻值，他發現用改正后的如圖甲所示的電路無法完成該實驗，原因是 。組卷：6引用：0難度：0.4 -
17．小科做“探究水的沸騰”實驗時采用的實驗裝置如圖所示。
（1）水沸騰時，杯口附近出現大量“白氣”，如圖甲所示?！鞍讱狻笔撬魵庥隼?（填物態變化名稱）形成的；表示水沸騰時氣泡的情形是 （填“A”或“B”）。
（2）根據實驗數據，小明作出了水的溫度隨時間變化圖象，如圖乙所示。由此可知，實驗時水的沸點是 ℃，此時的大氣壓 （填“大于”或“等于”或“小于”）標準大氣壓；水沸騰在過程中有 特點。
（3）小科在實驗中把水煮沸的時間過長，現想使水沸騰的時間縮短，他可以采取的措施有 （寫出一條即可）。組卷：9引用：0難度：0.6
四、計算題（第17題6分，第18題8分第19題8分，共22分。要求：計算時要有必要的公式和文字說明）
-
18．小明家的電熱飲水機有加熱和保溫兩種功能，當開關S和S0閉合時，電熱飲水機處于加熱狀態。小明從說明書上收集到如表中的部分?jǐn)?shù)據和如圖所示的電路原理圖。
（1）這個電熱飲水機正常工作時，在加熱狀態下的總電流為多少？（結果保留一位小數）額定電壓 220V 頻率 50Hz 額定加熱功率 920W
（2）若電阻R2的阻值為484Ω，則飲水機正常工作時處于保溫狀態時的功率為多少？
（3）小明把家里除飲水機外的其余用電器關閉，并把飲水機調到加熱狀態，觀察發現家里的電能表在1min內轉了48圈，電能表的銘牌上標有“3600r/（kW?h）”的字樣。求小明家的飲水機此時的實際功率為多少？組卷：13引用：3難度：0.5 -
19．如圖所示，電阻R1的阻值為8Ω。當開關S閉合時，電壓表示數為2V，電流表示數為0.5A。求：
（1）R1的電壓；
（2）R2的阻值。組卷：118引用：2難度：0.6 -
20．為了測一塊體積為5m3石碑的質量，取一小塊該石碑同種材質的樣品，測出它的質量為140g,體積為50cm3，求：
（1）石碑的密度是多少克/厘米3？
（2）這塊石碑的質量是多少千克？組卷：908引用：5難度：0.7
