2023-2024學年安徽省九年級（下）開學物理試卷
發布：2025/7/16 7:0:10
一、填空題（每空2分，共20分）
-
1．5月31日凌晨，spaceX載人飛船，在獵鷹9號火箭的助推下離開地球，如圖所示，龍飛船加速升空時機械能（選填“變大”、“變小”或“不變”），飛船與空間站完成對接后，飛船相對于空間站（選填“運動”和“靜止”）。組卷：104引用：2難度：0.8 -
2．如圖所示，電源電壓保持不變，閉合開關S后，滑動變阻器的滑片P向右移動時，電流表A的示數將，電壓表V的示數將。電壓表V的示數與電流表A的示數的比值將（選填“變大”“變小”“不變”）。組卷：51引用：3難度：0.7 -
3．在如圖所示的電路中，電源電壓為6V保持不變。當開關S閉合時，電壓表的示數為2V，則L1兩端的電壓為V，L2兩端的電壓為V；當開關S斷開時，電壓表的示數為V。組卷：208引用：4難度：0.7 -
4．圖中是用來說明原子內部結構的示意圖。由圖可知：電子的發現說明是可分的；質子和中子的發現說明是可分的；夸克的發現說明是可分的。組卷：42引用：4難度：0.7 -
5．壓力傳感器的原理圖如圖所示，其中A、B均為絕緣材料，AB間有可收縮的導線，彈簧上端和滑動變阻器R2的滑片P固定在一起，電源電壓18V，R1=10Ω，R2的阻值變化范圍為0-8Ω，閉合開關S，壓力F與R2的變化量成正比，F(xiàn)=1N時，R2為2Ω，此時電流表示數是A；當電流表的示數為I時，F(xiàn)=N（寫出關于I的數學表達式），I的取值范圍是A。組卷：186引用：4難度：0.5 -
6．淘氣的小明把圖釘按在鉛筆的一端，手握鉛筆讓圖釘冒在課桌上來回摩擦幾下后，發現圖釘冒變燙了，這是用的方法改變了物體的內能。把瓶裝水放在冰箱里，一會兒變涼了，這是用的方法改變了物體的內能。
組卷：283引用：76難度：0.9 -
7．如圖所示電路，電源電壓不變，R1=12Ω，R2=6Ω，當開關S閉合，甲、乙都是電壓
表時，兩表的示數之比U甲：U乙=；當開關S斷開，甲、乙都是電流表時，
兩表的示數之比I甲：I乙=。組卷：219引用：4難度：0.5 -
8．如圖所示，用毛皮摩擦過的橡膠棒接觸驗電器的金屬球，驗電器的兩片金屬箔張開，驗電器中電流的方向是 （選填“從金屬球到金屬箔”或“從金屬箔到金屬球”）。組卷：105引用：2難度：0.5 -
9．某市居民生活用電電價是每度電0.5元，小新家5月初和5月底電能表的示數如圖所示，則小新家5月份電費為元。小新家某用電器單獨工作3min,電能表轉動6圈，則該用電器的實際功率為W。
組卷：1245引用：47難度：0.9 -
10．把標有“6V 6W”和“6V 3W”字樣的甲、乙兩只燈泡串聯接在電壓恒為6V的電源兩端，兩燈均發光，則 （選填“甲燈”“乙燈”或“一樣”）亮；若將甲、乙兩只燈泡并聯在該電源兩端，則它們在相同時間內消耗的電能之比為 。（忽略燈絲電阻變化）
組卷：23引用：1難度：0.6
二、選擇題（每小題2分，共14分；每小題給出的四個選項中，只有一個選項是符合題意的）
-
11．如圖所示，電源電壓保持不變，當開關S閉合后，使滑動變阻器的滑片P向右移動過程中，下列說法正確的是（ ）組卷：51引用：2難度：0.6 -
12．物理興趣小組設計了一種具有光控和延時功能的路燈，天黑時亮，夜深時熄滅。光控開關在光線較暗時閉合，延時開關常溫下是閉合的，但在通電5小時后會因發熱而自動斷開。圖中符合設計要求的電路圖是（ ）
組卷：74引用：9難度：0.7 -
13．如圖所示，工人用250N的力將重400N的物體勻速提升2m,共用了10s,在此過程中（忽略繩重和摩擦），下列說法正確的是（ ?。?/h2>組卷：63引用：5難度：0.7 -
14．為了能自動記錄跳繩的次數，某科技小組設計了一種自動計數器，其簡化電路如圖甲所示，R1是一種光敏元件，每當繩子擋住了射向R1的紅外線時，R1的電阻會變大，自動計數器會計數一次，信號處理系統能記錄AB間每時刻的電壓若已知電源電壓為12V，某時段AB間的電壓隨時間變化的圖象如圖所示，則下列說法正確的是（ ?。?/h2>組卷：6497引用：24難度：0.1 -
15．如圖所示電路，電源電壓保持不變，閉合開關S，將滑動變阻器的滑片P向右移動過程中（ ?。?/h2>組卷：610引用：16難度：0.6 -
16．下列電器中，不屬于電熱器的是（ ）
組卷：5引用：1難度：0.9 -
17．下列關于內能、熱量和溫度的說法，不正確的是（ ）
組卷：19引用：1難度：0.7
三、實驗題（第18小題4分，第20小題6分，第19小題6分，共16分）
-
18．在“伏安法測電阻”的實驗中，實驗器材有干電池3節（電源電壓4.5V）、電流表和電壓表各一個、規格為“20Ω 1A”的滑動變阻器一個、待測電阻一個、開關和導線若干。
（1）小亮連接了如圖甲所示電路，若閉合開關，電壓表的指針將 （選填“正向偏轉”、“反向偏轉”或“不動”）。檢查電路時發現有一根導線連接錯誤，請在錯誤的導線上打“×”，畫出正確連線；
（2）排除故障后，閉合開關，小亮多次調節滑動變阻器滑片，記錄實驗數據如表：
圖乙為第2次實驗電流表的示數，讀數為 A；實驗次數 1 2 3 4 5 電壓U/V 1.0 1.6 2.0 2.4 3.0 電流I/A 0.10 0.18 0.26 0.30
（3）老師看完數據后，發現有一次數據不是實際測量得到的，請你分析它是第 次的數據，判斷的依據是 ；
（4）利用剩余四次實驗數據，算出待測電阻的阻值為 Ω（結果保留整數）；本實驗多次測量的目的是 。
（5）小亮利用原有的實驗器材，又增添了定值電阻（10Ω、20Ω、25Ω、30Ω）“探究電流與電阻的關系”。小明將10Ω和25Ω電阻分別接入電路，并將電壓表示數調到所控制的電壓3V時，兩次實驗滑動變阻器消耗的電功率之比為 。通過實驗探究，小明得出的結論是：。
（6）上述實驗結束后，小亮和同學們想測量額定電壓為2.5V的小燈泡的額定功率，發現電流表已經損壞，于是利用原有的部分器材，又找來一個阻值為30Ω的定值電阻R0和一個電壓表，設計了如圖丙所示的電路。實驗步驟如下：
①閉合開關S、S1，斷開開關S2，調節滑動變阻器的滑片，使電壓表V1的示數為 V，此時小燈泡正常發光；
②閉合開關S、S2，斷開開關S1，滑動變阻器滑片 （選填“向左移動”、“向右移動”或“保持不動”），讀出電壓表V2的示數為3V；
③小燈泡的額定功率為 W。組卷：116引用：1難度：0.5 -
19．興趣小組利用如圖裝置研究電熱跟哪些因素有關。
猜想一：電熱跟電流的大小有關，電流越大電熱越多；
猜想二：電熱跟電阻的大小有關，電阻越大電熱越多。
為驗證猜想，實驗步驟如下：
①將阻值為10Ω和20Ω的電阻絲分別置于A、B兩個盛滿煤油的相同燒瓶中（瓶塞上各插1根相同的玻璃管），按圖所示連接電路；
②閉合開關，將滑動變阻器的滑片移至某一位置，記錄此時電流表的讀數為I，通電一段時間，記錄A、B燒瓶的玻璃管內液面的變化高度分別為Δh1、Δh2；
③斷開開關，直至玻璃管中的液面降回各自初始位置；
④閉合開關，移動滑動變阻器的滑片，使電流表的讀數為2I。當通電時間與步驟②相同時，記錄A、B燒瓶的玻璃管內液面的變化高度分別為Δh3、Δh4。
（1）科學研究倡導有依據的猜想，請寫出生活中支持猜想一的1個實例。 。
（2）為使實驗現象明顯，經常會采用轉換或放大的思想，實驗中是通過觀察 來比較電熱絲產生熱量多少的。
（3）步驟②到④的過程中，滑動變阻器的滑片應向 移動。（選填“M”或“N”）
（4）若觀察到的實驗結果為 時，便可證明猜想二是正確的。組卷：5引用：0難度：0.5 -

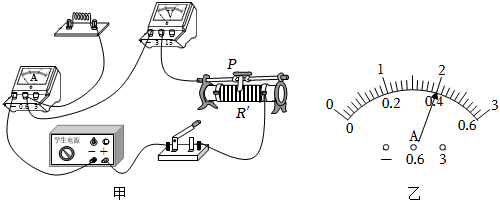

20．小明和同學們利用圖甲所示的電路探究電流與電阻的關系，使用的實驗器材有：電壓恒為3V的電源，電流表、電壓表各一個，開關一個，5Ω、10Ω、15Ω、20Ω的定值電阻各一個，規格為“20Ω 1A”的滑動變阻器一個，導線若干。
（1）小明和同學們連接的實物電路如圖甲，其中還差一根導線未連接，請你用筆畫線代替導線，補畫出正確的那根導線，且導線不能交叉；
（2）連接好實物電路圖后，閉合開關前，應將滑動變阻器的滑片P移到最 端（選填“左”或“右”）；閉合開關后，移動滑片P時發現電流表有示數，電壓表無示數，則發生故障的原因可能是 ；
（3）排除電路故障后，先用5Ω的定值電阻進行實驗，閉合開關后，移動滑片P，此時電流表的示數如圖乙所示；接著將5Ω的電阻換成其他阻值的定值電阻進行實驗，每次應將電壓表的示數調節為 V時，記錄電流表的示數；
（4）本實驗可初步得到的結論為：當導體兩端電壓一定時，通過的電流與導體的電阻成 ，本實驗中滑動變阻器的作用除了保護電路外，還有 ；
（5）小明分析以上幾次實驗中記錄電表示數時發現，定值電阻消耗的最大功率為 W。組卷：18引用：1難度：0.5
四、計算題（第21小題6分，第22小題6分，第23小題8分，共20分；解答要有必要的公式和過程）
-
21．李芳學習電學后對家里的電器產生了濃厚的興趣。
（1）她家的一個電熨斗的銘牌上標明電阻是80Ω，則把它接在220V電壓的電路中，電流多大？
（2）她家的電能表上標著“3000revs/（kw?h）”，她用這個電能表來測量一臺電飯煲的功率。她把家中的其他用電器都與電源斷開，僅讓這個電飯煲工作，1min內電能表的轉盤轉了30轉，該電飯煲的額定功率是多少？組卷：14引用：2難度：0.3 -
22．一天，小明注意到家中的燈泡比平常亮，他猜可能是電壓超過220V，為了證實這種猜測，他做了如下實驗：關閉家中其它用電器，只開一盞“220V 100W”的電燈，觀察到標有“3000r/KW?h”字樣的電能表在20min內轉盤轉了121圈，求：
（1）這盞燈的電阻是多大（不計溫度對燈絲電阻的影響）？
（2）20min時間內這盞燈消耗的電能是多少？小明家此時的實際電壓是多少？組卷：196引用：1難度：0.3 -
23．王大剛同學和家人在郊外野餐，用木炭燒水。鐵鍋內裝有5kg水，把水從18℃加熱至98℃，已知水的比熱容為4.2×103J/（kg?℃）。如果木炭的熱值為3.4×107J/kg,它燃燒放出的熱有10%被水吸收。求：
（1）在這個過程中水吸收的熱量；
（2）在這個過程中用掉多少木炭。組卷：1936引用：73難度：0.5
