2019-2020學年江西省萍鄉市蓮花縣城廂中學九年級（下）第一次月考物理試卷
發布：2025/7/16 10:0:19
一、填空題（共20分，每空1分）
-
1．甲和乙兩種物質比熱容之比為1：2，分別由甲和乙兩種材料組成的物體吸收同樣熱量后，升高的溫度之比為3：4，則這兩個物體的質量之比為。
組卷：46引用：3難度：0.7 -
2．鋁箔輕巧，導電性好，能做許多科學實驗。小東利用鋁箔及身邊器材制作了一款“鋁箔秋千”，折一個U形鋁箔框，其兩端通過回形針與干電池正負極相連，置于磁鐵上方，如圖所示。通電時，鋁箔框就會朝一個方向擺動。
（1）鋁箔框通電擺動時，電能轉化為 能和內能；
（2）要改變鋁箔框通電時的擺動方向，可采用的方法是：。組卷：7引用：0難度：0.7 -
3．學習完家庭電路后，圓圓在家里操作了試電筆，如圖甲所示，它的作用是 ；還在家里看到了她爸爸平時用來家電維修用的電工膠布，如圖乙所示，她查閱資料，介紹了電工膠布有耐高溫性、良好的阻燃性和 （選填“導電”或“絕緣”）性，用于綁扎導線之間的接頭。組卷：48引用：1難度：0.6 -
4．如圖所示，電源電壓為6V保持不變，R1=15Ω，R2=10Ω，當閉合開關后，R1與R2都接入電路，兩電表都有示數且保持穩定，則甲電表的示數為 ，乙電表的示數為 。組卷：113引用：1難度：0.6 -
5．一般情況下，下列物品：①橡皮擦②鉛筆芯③塑料尺④鋼尺⑤鹽水⑥食用油，其中屬于導體的是 ，屬于絕緣體的是 （前兩空只填序號）。如圖是發光二極管的示意圖，當電流從較長的接線腳流入時，發光二極管發光；如果電流從較短接線腳流入，發光二極管不發光，這說明發光二極管具有 導電性。組卷：61引用：4難度：0.7 -
6．中國的茶文化源遠流長。泡茶時能聞到濃濃茶香，這是 現象；用開水泡茶時，茶香更濃，這是因?yàn)檫@種現象的劇烈程度與 有關。
組卷：75引用：6難度：0.7 -

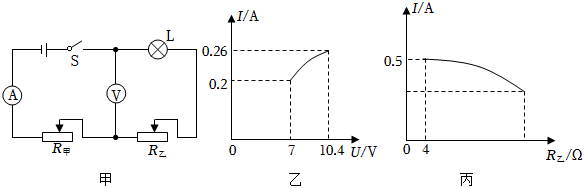

7．如圖甲的電路中，電源電壓保持不變，電流表量程為“0～0.6A”電壓表量程為“0～15V”，滑動變阻器R乙的最大阻值為30Ω。兩個滑動變阻器允許通過的最大電流均為1A，將R甲和R乙的滑片均調至最右端，閉合開關S，第一次保持R乙的滑片位置不動，將R甲的滑片從最右端向左移動到某點，此時R甲接入電路的阻值為10Ω，此過程電流表示數與電壓表示數關系的圖象如圖乙所示；第二次保持R甲接入電路的阻值為10Ω不變，在保證各元件安全的情況下，將R乙的滑片從最右端向左最大范圍移動，電流表示數與R乙接入電路阻值關系的圖象如圖丙所示。R甲的最大阻值為 Ω，小燈泡的額定電壓為 V，第二次移動過程中燈泡的最小功率為 W。
組卷：65引用：1難度：0.4 -
8．學了串、并聯電路后，小紅用“順口溜”對電路的特點進行了總結。如：“電流走向多條路，各自為政不相顧，支路要由干路管，就像排長管班長”。這里描述的是（選填“串聯”或“并聯”）電路的特點。
組卷：1442引用：43難度：0.9 -
9．如圖所示，用力將活塞迅速下壓，筒內硝化棉燃燒，該過程的能量轉化與汽油機 沖程的能量轉化相同。一單缸四沖程汽油機，飛輪轉速為3000r/min,則1min對外做功 次。組卷：35引用：3難度：0.6 -
10．如圖所，閉合開關S，電壓表V1的示數為6V，電壓表V2的示數為8V，電流表A的示數為0.5A，電源電壓是12V，則R2兩端的電壓為 V，R1=Ω。組卷：1730引用：45難度：0.5
二、選擇題（共26分，第11-16小題，每小題只有一個正確答案，每小題3分；第17、18小題為不定項選擇，每小題有一個或幾個正確答案，每小題3分，全部選擇正確得4分，不定項選擇正確但不全得1分，不選、多選或錯選得0分）
-
11．電與磁是緊密聯系的，下列說法正確的是（ ）
組卷：165引用：3難度：0.6 -
12．如圖所示是一個環境溫度監控電路原理圖。電源電壓不變，R0為定值電阻，R是用半導體材料制成的熱敏電阻，其電阻值會隨溫度的升高而變小。若環境溫度升高，閉合開關S，則（ ?。?/h2>組卷：112引用：9難度：0.7 -
13．關于安全用電，下列說法不正確的是（ ）
組卷：840引用：54難度：0.7 -
14．小聰同學在“探究串聯電路中用電器兩端電壓與電源兩端電壓的關系”時，電路如圖所示，電源電壓U=6V保持不變。他閉合開關時發現兩只燈泡都不亮，于是他用電壓表分別測出ab、bc、ac兩點之間的電壓為Uab=6V、Ubc=0V、Uac=6V，若電路只有一處故障，則應是（ ）?組卷：136引用：1難度：0.8 -
15．如圖所示的電路，電源電壓保持不變，R1為定值電阻，R2為滑動變阻器，如果將滑片向右緩慢移動時，下列說法中正確的是（ ?。?/h2>組卷：381引用：10難度：0.6 -
16．下列說法正確的是（ ）
組卷：22引用：2難度：0.7 -
17．如圖所示，把標有“6V 3W”和“6V 6W”字樣的甲、乙兩個小燈泡連接在電路中，且燈絲電阻不變，電表①、②、③可能是電流表或電壓表，要求：在閉合開關S后，兩燈泡均能發光。下列判斷中正確的是（ ）組卷：116引用：3難度：0.7 -
18．如圖所示，取兩個相同的驗電器A和B，使A帶負電，B不帶電，用帶有絕緣手柄的金屬棒把A和B連接起來。下列說法正確的是（ ?。?/h2>組卷：129引用：1難度：0.6
三、簡答與計算題（共26分，第19小題5分，第20小題6分，第21小題7分，第22小題8分）
-
19．在空氣干燥時，用塑料梳子梳干燥的頭發時，會發現頭發隨著梳子飄起來，且頭發越梳越蓬松，這里涉及的物理知識有：（1）；（2）。
組卷：8引用：2難度：0.7 -
20．如圖是某晾衣機的工作電路圖，電源電壓U=220V，其中R是發熱電阻。當開關S1閉合、S2斷開時，晾衣機開啟風干功能，其額定功率P1=44W；當開關S1、S2均閉合時，晾衣機開啟烘干功能，通過R的電流I2=1A。求：
（1）使用風干功能時通過電動機的電流。
（2）使用烘干功能時電阻R在1min內產生的熱量。
（3）使用烘干功能1h消耗的電能。組卷：989引用：9難度：0.5 -
21．如圖是一款攝像機自主啟動裝置的簡化電路圖，電源電壓恒定不變。R2是紅外線探測電阻，阻值為20Ω，R1是定值電阻。閉合開關S，當電壓表示數達到3V時，攝像機自主啟動拍攝，此時電流表示數為0.2A。
求：（1）R1的阻值；
（2）電源電壓。組卷：90引用：1難度：0.6 -
22．中醫博大精深，是我國四大國粹之一。小夢家的電熱中藥壺有兩個擋位，其部分工作參數如右表，簡化電路如圖所示，R1和R2為電熱絲。小夢用中藥壺為奶奶煮枸杞水，她先用“高溫”擋將500g的水從20℃加熱到100℃，用時7min；然后加入枸杞，用“低溫”擋繼續加熱10min。c水=4.2×103J/（kg?℃），電熱中藥壺正常工作時，求：
（1）將水加熱至100℃，水吸收的熱量。額定電壓 220V. 高溫?fù)豕β?/td> 500W 低溫?fù)豕β?/td> 200W 容積 2L
（2）煮枸杞水全過程消耗的總電能。
（3）電熱絲R1的阻值。組卷：150引用：1難度：0.5
四、實驗與探究題（共28分，每空1分）
-
23．小張?jiān)趯W(xué)習了電路后，想自制一個最大阻值為20Ω的滑動變阻器，他查閱資料：
1mm2的錳銅合金每1m的電阻為0.0175Ω左右；1mm2的鎳鉻合金每1m的電阻為1Ω左右。應該選擇直徑為1mm2的（選填“錳銅合金”或“鎳鉻合金”）
材料比較合適?，F(xiàn)有足夠長的此類金屬絲一捆，米尺、電壓表、電流表、滑動變阻器（50Ω 1A）、開關、電源各一，導線若干，請你幫小張完成實驗。
（1）畫出實驗電路圖。
（2）說出實驗步驟，并用測得的物理量表示需要取多長的金屬絲。組卷：326引用：3難度：0.5 -
24．在“測定小燈泡電功率”的實驗中。電源電壓為3v,小燈泡的額定電壓為2.5v。
（1）請將圖甲中實物圖連接補完整。要求變阻器滑片向右移動時。小燈泡變亮。
（2）閉合開關。發現小燈泡不亮，電流表無示數，電壓表示數約為電源電壓。發生這種故障的原因可能是了 。
（3）排除故障后進行實驗，根據實驗數據繪成的U-I圖象如圖乙所示。則小燈泡的額定功率為 W。
（4）根據圖乙U-I圖象。你還可發現小燈泡電阻 ，原因是 。組卷：636引用：31難度：0.3 -
25．小金利用圖甲的電路測量小燈泡的電功率。小燈泡的額定電壓為3伏。
（1）根據電路圖，連接實物圖（要求：向左移動滑片時，電路圖和實物圖滑動變阻器電阻變化趨勢相同。）
（2）閉合開關，電壓表的示數如圖乙所示，為了測量小燈泡的額定功率，此時應將滑動變阻器的滑片向 端移動。（填“左”或“右”）
（3）調節滑動變阻器，記錄多組電壓、電流數據，計算小燈泡對應功率，完成實驗，圖丙是小金作出的小燈泡I—U圖象。關于小燈泡功率P與通過其電流平方I2的關系。如圖所示的圖象中最合理的是 。
A.
B.
C.
D.
組卷：7引用：0難度：0.6 -
26．某實驗小組用外形相同的實心鋁棒和鐵棒及其他器材組成如圖所示裝置，探究磁場對通電導體的作用。
（1）為了讓靜止的金屬棒在受力后更容易發生運動，金屬導軌上應該放置 （選填“鋁”或“鐵”）棒。
（2）閉合開關S后，發現金屬棒向左運動；斷開開關，將連接電源正負極的導線對調，閉合開關后，發現金屬棒向右運動。由此可知：金屬棒受力運動的方向與 有關。
（3）生活中的 （選填“手搖式自發電手電筒”“電風扇”或“電燈泡”）就是利用了該實驗所揭示的原理工作的。組卷：396引用：3難度：0.6
